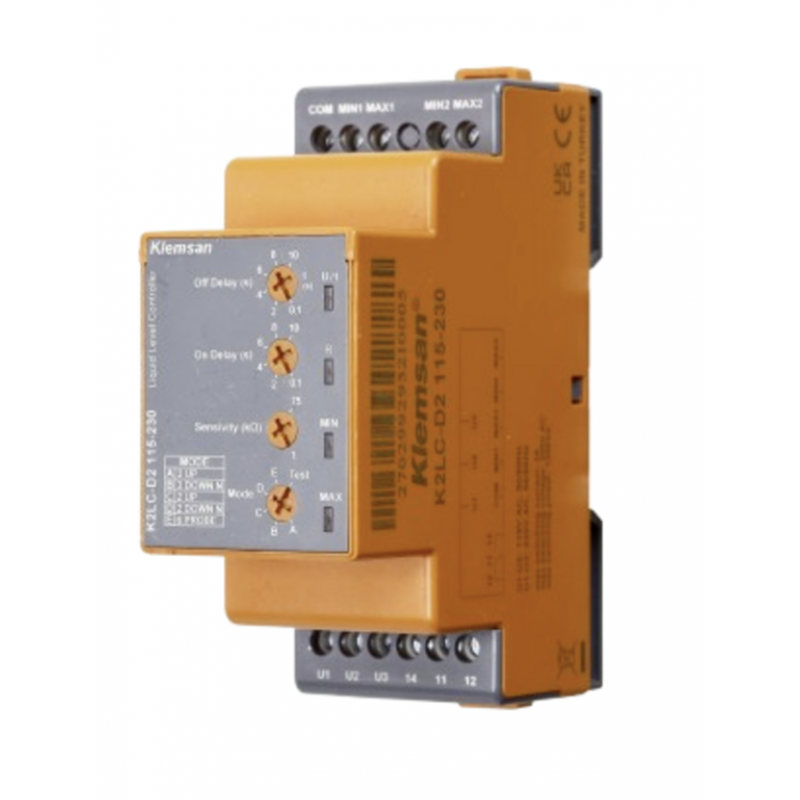

0.0.0.2.70299 - Реле уровня жидкости K2LC-D2 115, Klemsan

Описание 0.0.0.2.70299 - Реле уровня жидкости K2LC-D2 115, Klemsan

Реле контроля уровня жидкости — точность и надежность в одном устройстве

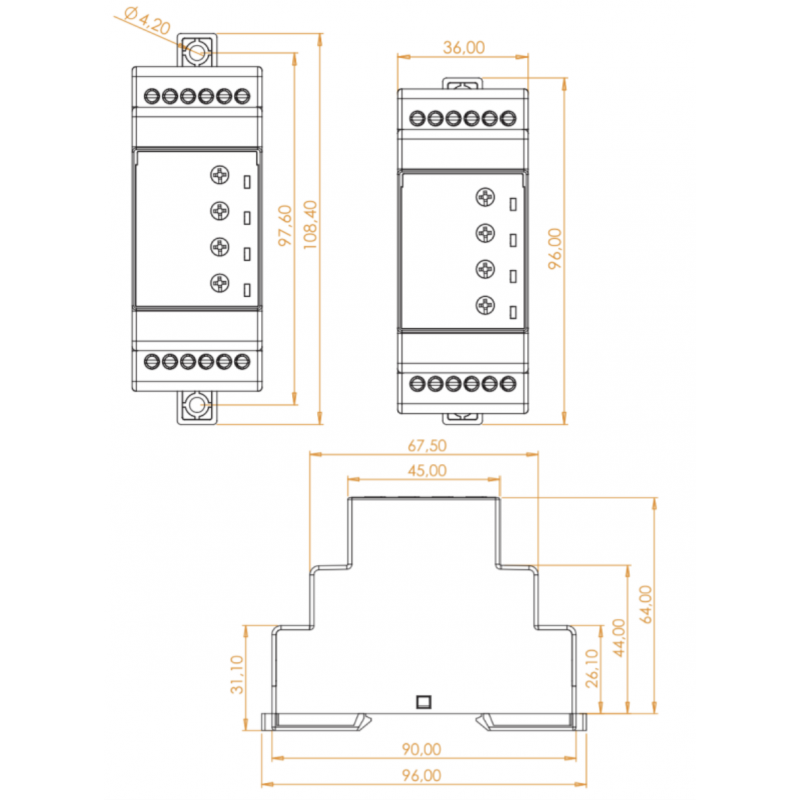

Реле контроля уровня жидкости соответствует европейскому стандарту TS EN 60255 и оснащено компактным корпусом 36 мм по стандарту DIN, что обеспечивает удобство монтажа и совместимость с различными системами.

Основные преимущества:

• Микропроцессорная основа для максимальной точности работы.

• Высокая механическая прочность и надежность.

• Оранжевый светодиодный индикатор состояния реле для быстрого визуального контроля.

• Поддержка функций загрузки и разгрузки.

• Возможность работы с 2, 3 или 6 датчиками для гибкой настройки системы.

• Выходное реле типа SPDT с коммутируемым током 5А.

Режимы работы реле и световая индикация

1. 3 датчика — режим наполнения
   Используются клеммы COM, MIN1 и MAX1.
   Уровень активируется при размыкании с MIN и деактивируется при замыкании с MAX.
   LED: зелёный — питание, оранжевый — реле активно, жёлтый — сигналы MIN1 и MAX1.

2. 3 датчика — режим опорожнения
   Аналогичные клеммы, но уровень активируется при замыкании с MAX и деактивируется при размыкании с MIN.
   LED индикация такая же, как и в режиме наполнения.

3. 2 датчика — режим наполнения
   Используются COM, MIN1, MAX1.
   Уровень активируется при размыкании с MIN и деактивируется при замыкании с MAX.
   LED индикация соответствует режиму с 3 датчиками.

4. 2 датчика — режим опорожнения
   Используются те же клеммы, уровень активируется при замыкании с MAX и деактивируется при размыкании с MIN.
   LED индикация такая же, как в режиме наполнения.

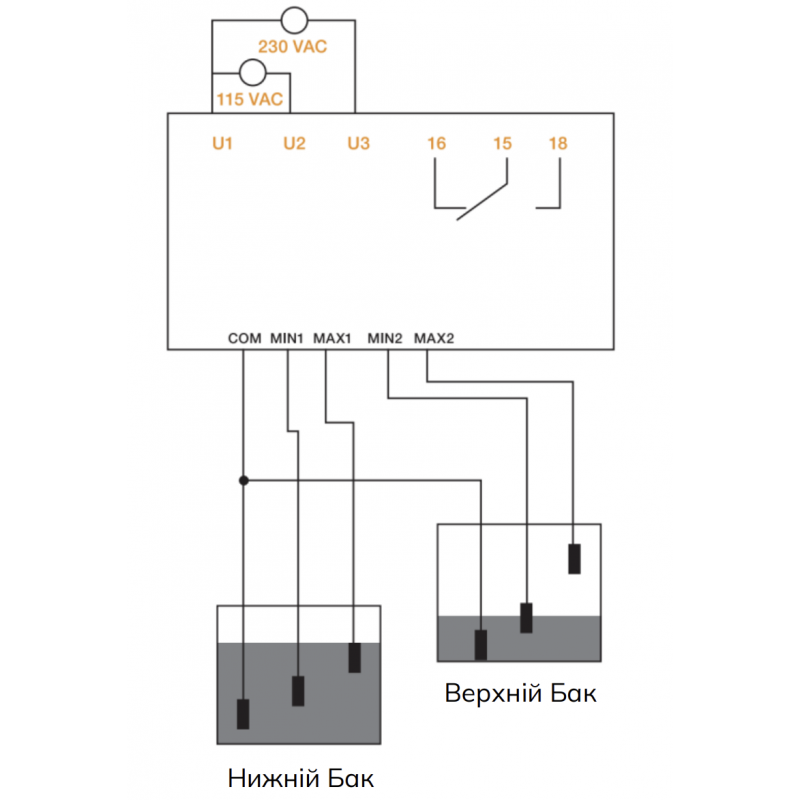

5. 6 датчиков
   Клеммы COM, MIN1, MAX1, MIN2, MAX2 для контроля двух резервуаров.
   Используется для перекачки жидкости из одного резервуара в другой.
   LED индикация аналогична режиму с 3 датчиками.

Технические характеристики

• Рабочее напряжение: 115 В или 230 В переменного тока

• Частота: 50/60 Гц

• Клеммы питания: 11-12-13

• Входы датчиков: COM, MIN1, MAX1, MIN2, MAX2

• Регулировка чувствительности: 1 кОм – 75 кОм

• Задержка включения (ton): 0.1-10 с

• Задержка отключения (toff): 0.1-10 с

• Выходной контакт: 1C, 5А

• Максимальные параметры коммутации: 250 В / 10 А / 1250 ВА (переменный ток), 30 В / 5 А / 150 Вт (постоянный ток)

• Категория перенапряжения: CAT III

• Сечение кабеля: 2.5 мм² (медный)

• Крутящий момент винтов: 0.5 Нм

• Диапазон снятия изоляции: 7-9 мм

• Потребляемая мощность: <13 ВА

• Температурный диапазон: -20°C до +60°C

• Степень защиты: IP20
