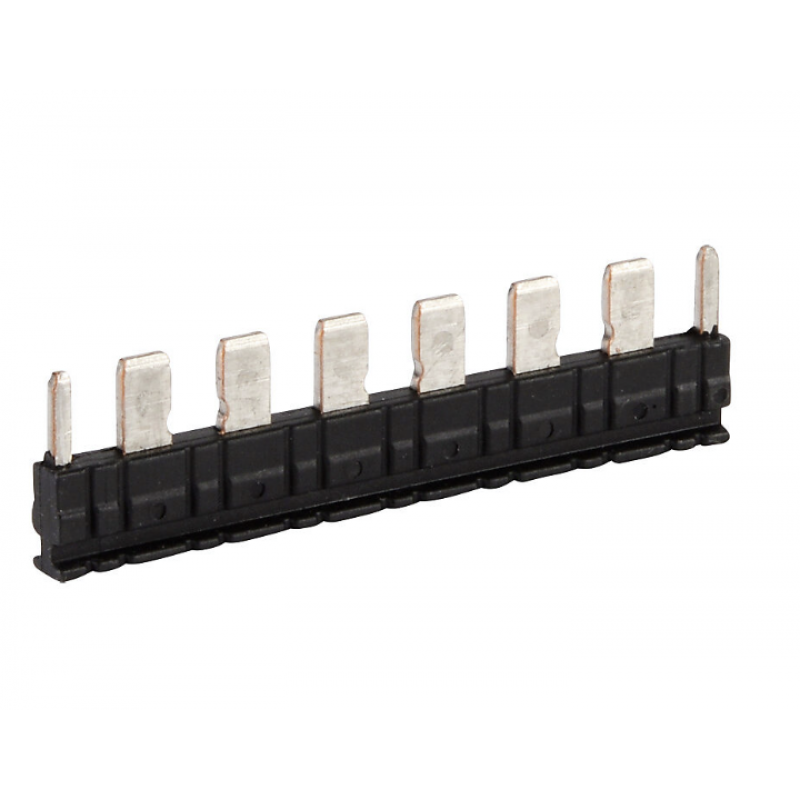

0.0.0.4.76606 - Перемычка для реле TK-KPR-S на 8 контактов, Klemsan

Описание 0.0.0.4.76606 - Перемычка для реле TK-KPR-S на 8 контактов, Klemsan

Интерфейсное реле серии KPR

Интерфейсное реле серии KPR — это компактное модульное устройство формата «реле + розетка», предназначенное для коммутации электрических цепей в системах промышленной автоматики, управления и сигнализации. Установка осуществляется на стандартную DIN-рейку, что обеспечивает удобный и быстрый монтаж.

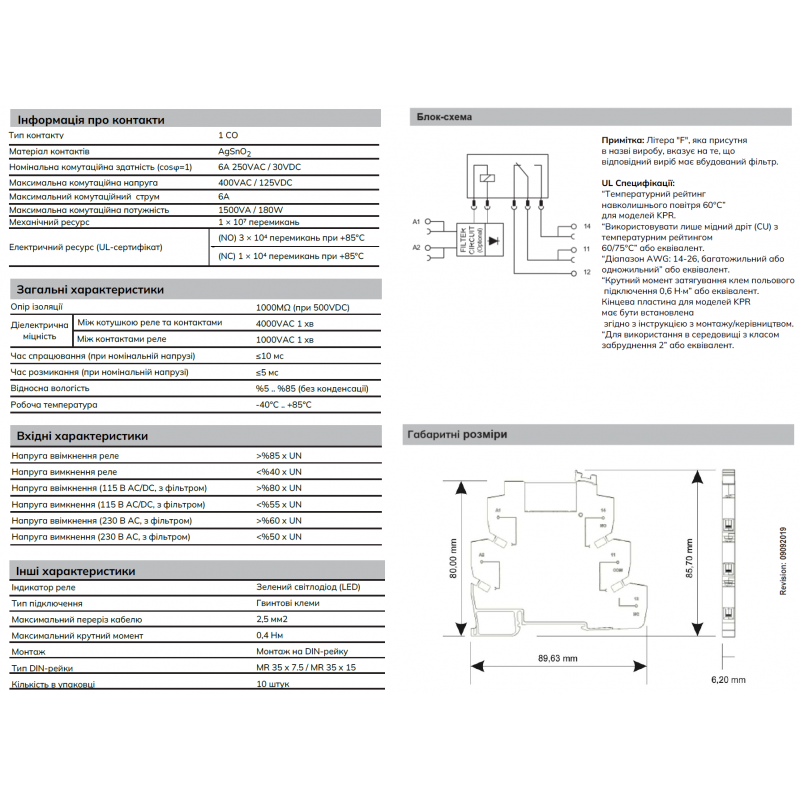

Характеристики контактов

• Контактная группа: 1 CO (один переключающий контакт)

• Материал контактов: AgSnO₂

• Номинальная коммутационная способность: 6 А при 250 VAC / 30 VDC

• Максимальный ток коммутации: 6 А

• Максимальная мощность нагрузки: 1500 VA / 180 W

• Ресурс:

  • механический — до 10⁷ переключений

  • электрический — до 10⁵ циклов (NO-контакт, +85 °C)

Технические и эксплуатационные параметры

• Быстродействие:

  • время срабатывания — ≤ 10 мс

  • время отпускания — ≤ 5 мс

• Рабочая температура: от −40 °C до +85 °C

• Индикация: встроенный зелёный светодиод (LED)

• Монтаж: DIN-рейка 35×7,5 мм или 35×15 мм

• Подключение: винтовые клеммы, провод до 2,5 мм²

• Момент затяжки:

  • номинальный — 0,4 Н·м

  • по UL — до 0,6 Н·м

Габаритные размеры

• Ширина: 6,2 мм

• Длина: 89,63 мм

• Высота: 80,0 мм (корпус) / 85,7 мм (полная)

Особенности исполнения

Модели с буквой «F» в обозначении (например, KPR-SCF) оснащаются встроенным фильтром, который снижает уровень помех и повышает надёжность работы оборудования.

Доступные напряжения управления

Интерфейсные реле серии KPR выпускаются для следующих значений входного напряжения:
6 VDC, 12 VAC/DC, 24 VAC/DC, 48 VAC/DC, 60 VAC/DC, 115 VAC/DC, 230 VAC.
