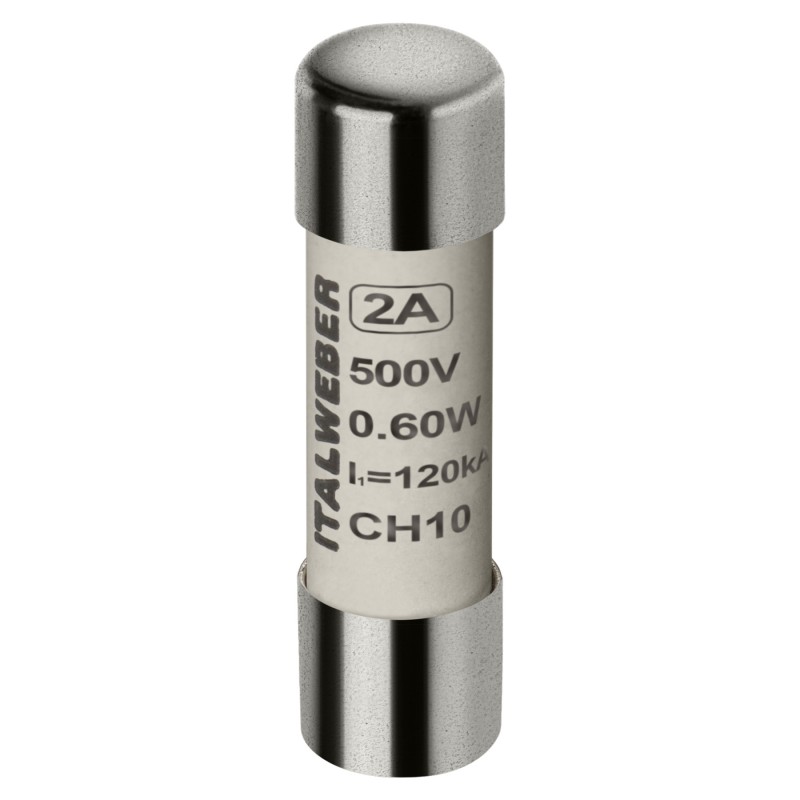

1421002 - Предохранитель CH10, 2 A, 10×38 мм, gG, 500 В AC, ITALWEBER

Описание 1421002 - Предохранитель CH10, 2 A, 10×38 мм, gG, 500 В AC, ITALWEBER

Цилиндрические плавкие предохранители CH / SCH (ITALWEBER)

Цилиндрические плавкие предохранители серии CH от (производство ITALWEBER, Италия) — это надежные промышленные предохранители общего назначения, предназначенные для эффективной защиты электрических цепей от перегрузок и коротких замыканий в сетях переменного и постоянного тока.

Предохранители выполнены в стандартном цилиндрическом форм-факторе и полностью соответствуют требованиям международных стандартов безопасности.

Типы предохранителей серии CH

Линейка представлена в двух исполнениях:

• CH — стандартный цилиндрический плавкий предохранитель

• SCH — предохранитель с визуальным индикатором срабатывания, позволяющим быстро определить перегоревшую вставку без демонтажа

Основные технические характеристики

• Тип характеристики: gG (общего назначения)

• Номинальный ток (In): от 0,5 А до 32 А

• Номинальное напряжение (Un):
  – 500 В AC (для номиналов до 25 А)
  – 400 В AC (для номинала 32 А)

• Отключающая способность: до 120 кА

• Материал корпуса: стеатит

• Материал контактов: серебряное покрытие

• Соответствие стандартам: IEC 60269-1, IEC 60269-2, CEI 32-1, CEI 32-4

Условия эксплуатации

• Рабочий температурный диапазон: согласно технической документации производителя

• Температура хранения: в пределах, установленных нормативной документацией

• Температурный дерейтинг:
  при повышении температуры окружающей среды допустимый рабочий ток предохранителя снижается (например, примерно до 80% при повышенных температурах), что необходимо учитывать при проектировании электрических щитов

Применение в цепях постоянного тока (DC)

Плавкие предохранители CH / SCH допускаются к применению в цепях постоянного тока при следующих условиях:

• Максимальное напряжение DC:
  – для номиналов 0,5–16 А — до 250 В DC
  – для номиналов 20–32 А — до 48 В DC

• Отключающая способность в DC-цепях: до 15 кА

• Время-токовые характеристики и мощность рассеивания сохраняются на уровне, аналогичном работе в сетях переменного тока

Артикулы и исполнение

• Вес одного предохранителя: около 0,01 кг

• Минимальная упаковка: 10 шт.
