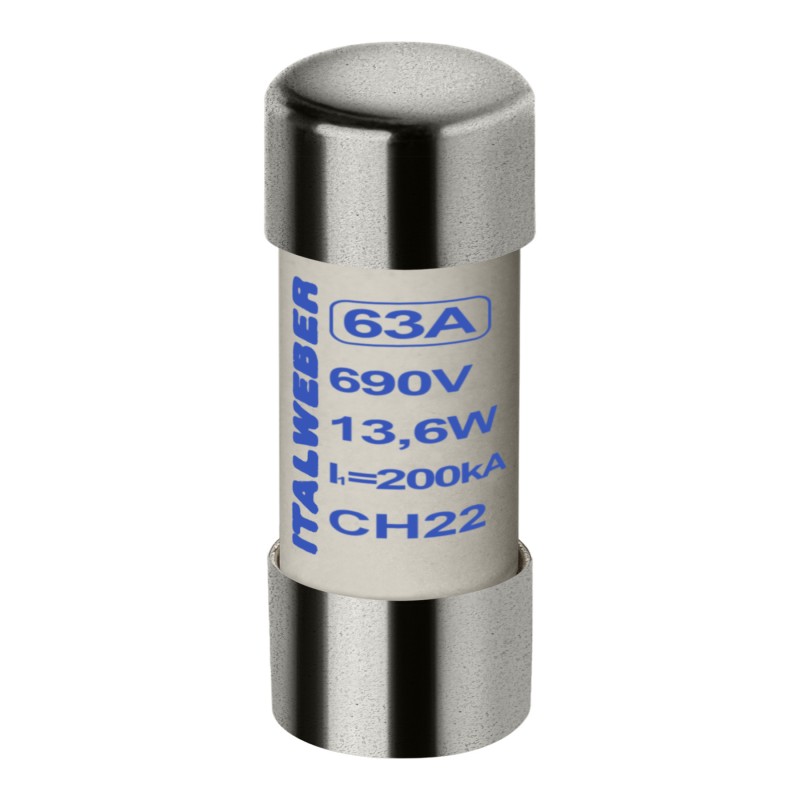

1462063 - Предохранитель CH22, 63 A, 22×58 мм, аR, 690 В AC, ITALWEBER

Описание 1462063 - Предохранитель CH22, 63 A, 22×58 мм, аR, 690 В AC, ITALWEBER

Высокоскоростные цилиндрические предохранители серии CH aR

Представленные высокоскоростные цилиндрические предохранители серии CH aR предназначены для надежной защиты полупроводниковых устройств и других чувствительных электрических компонентов.

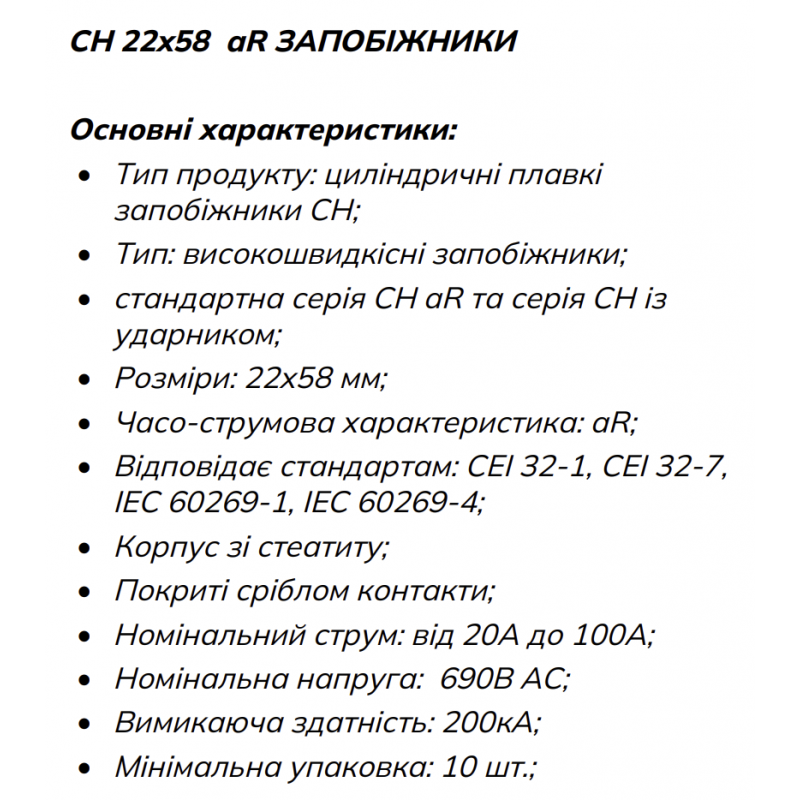

Основные технические характеристики

• Типоразмер: мм

• Номинальный ток (In): 20 – 100 А

• Номинальное напряжение (Vn):

  • 690 В AC (большинство моделей)

  • 600 В AC для 80 А

  • 500 В AC для 100 А

• Отключающая способность (Icu): 200 кА

• Время-токовая характеристика: aR

• Материалы: корпус из стеатита, контакты с серебряным покрытием

• Соответствие стандартам: CEI 32-1, CEI 32-7, IEC 60269-1, IEC 60269-4

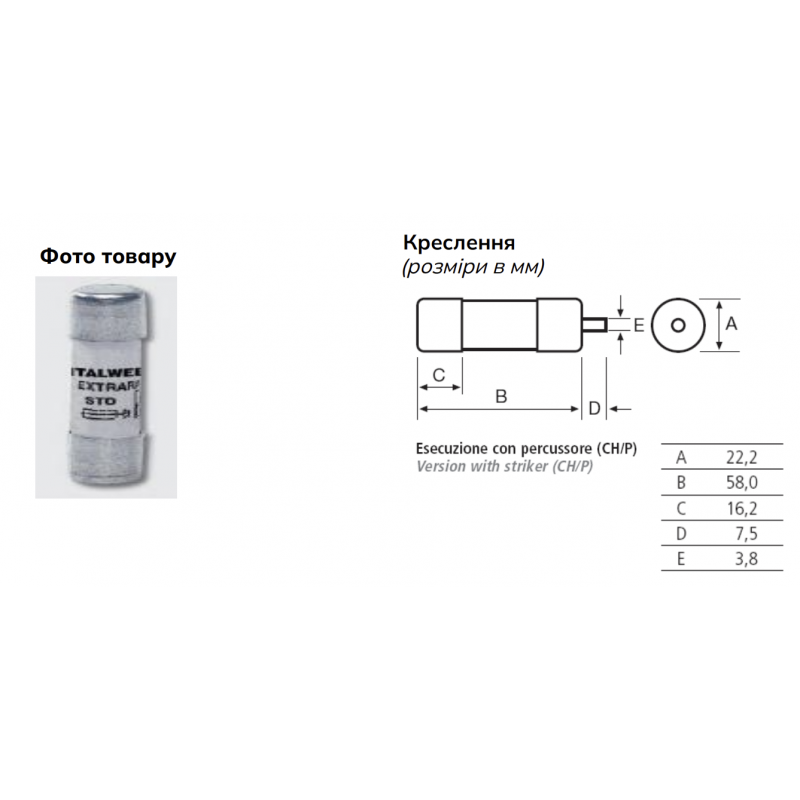

Геометрические размеры (мм)

Для версии с ударником (CH/P):

• A (Диаметр): 22,2

• B (Общая длина): 58,0

• C (Длина контакта): 16,2

• D (Вылет ударника): 7,5

• E (Диаметр ударника): 3,8

Электрические параметры по номиналам

Полный перечень параметров для всех номиналов доступен в документации.

Эксплуатационные особенности

• Температурная зависимость: нагрузочная способность предохранителя изменяется в зависимости от температуры окружающей среды. Например, при номинальной температуре она составляет 100%, а при повышении температуры до X°C снижается примерно до 75%.

• Комплектация: предохранители поставляются упаковками по 10 шт. Доступны как стандартная серия CH aR, так и версия с ударником (CH/P).
