1558125 - Предохранитель ножевой TN, 125 A, NH-00, aR, 690 В АС, ITALWEBER

Описание 1558125 - Предохранитель ножевой TN, 125 A, NH-00, aR, 690 В АС, ITALWEBER

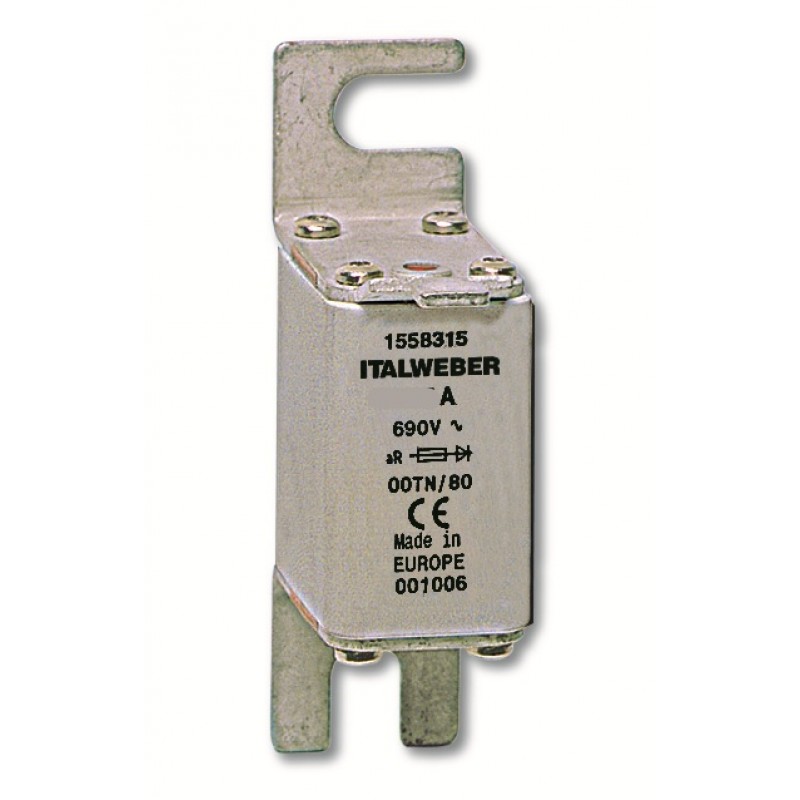

Быстродействующие плавкие предохранители ITALWEBER серии TN/80 предназначены для эффективной защиты полупроводниковых устройств, силовой электроники и чувствительного оборудования. Предохранители выполнены в типоразмере NH-00 и оснащены винтовым креплением, что обеспечивает надежный монтаж и стабильный электрический контакт.

Основные технические характеристики

• Тип изделия: плавкие предохранители TN/80 (NH-00)

• Номинальное напряжение: 690 В AC

• Номинальный ток: от 25 А до 400 А

• Отключающая способность: до 200 кА

• Время-токовые характеристики:

  • gR — для токов 25–80 А

  • aR — для токов 100–400 А

• Конструкция: стеатитовый корпус, серебряные контакты

• Индикация: верхний индикатор срабатывания

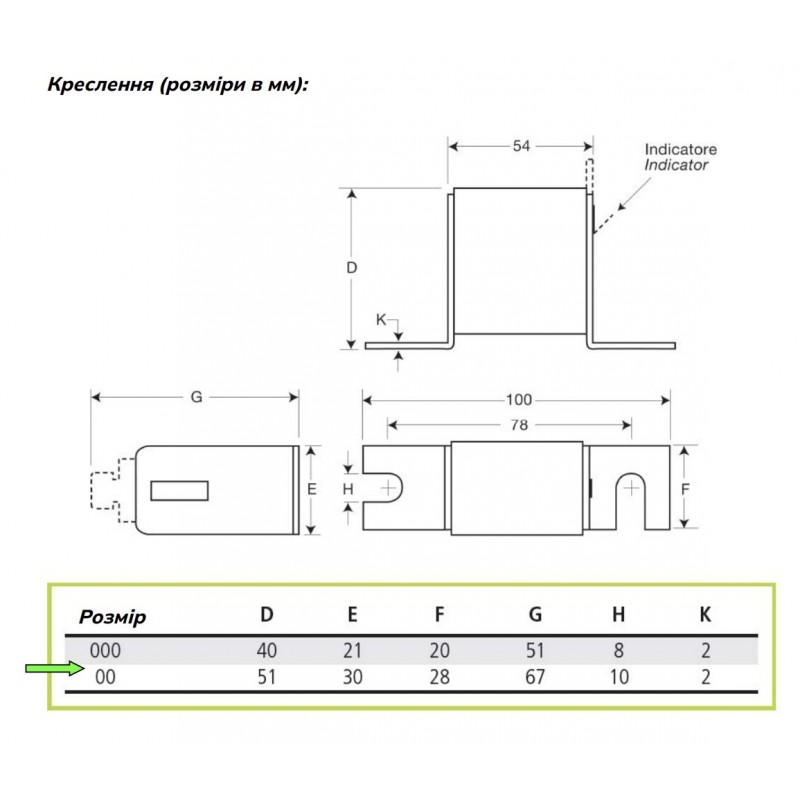

Габаритные и монтажные параметры (NH-00)

Межосевое расстояние монтажных отверстий — 80 мм.

• Высота корпуса (D): 51 мм

• Ширина корпуса (E): 30 мм

• Ширина контакта (F): 28 мм

• Длина выступа (G): 67 мм

• Диаметр отверстия под винт (H): 10 мм

• Толщина контакта (K): 2 мм

Электрические показатели (примеры)

Соответствие стандартам

Предохранители ITALWEBER TN/80 соответствуют международным и европейским стандартам:
CEI 32-1, CEI 32-7, IEC 60269-1, IEC 60269-4, DIN 43653.
Изделия имеют маркировку CE, а модели на токи 100–400 А сертифицированы по UR.
