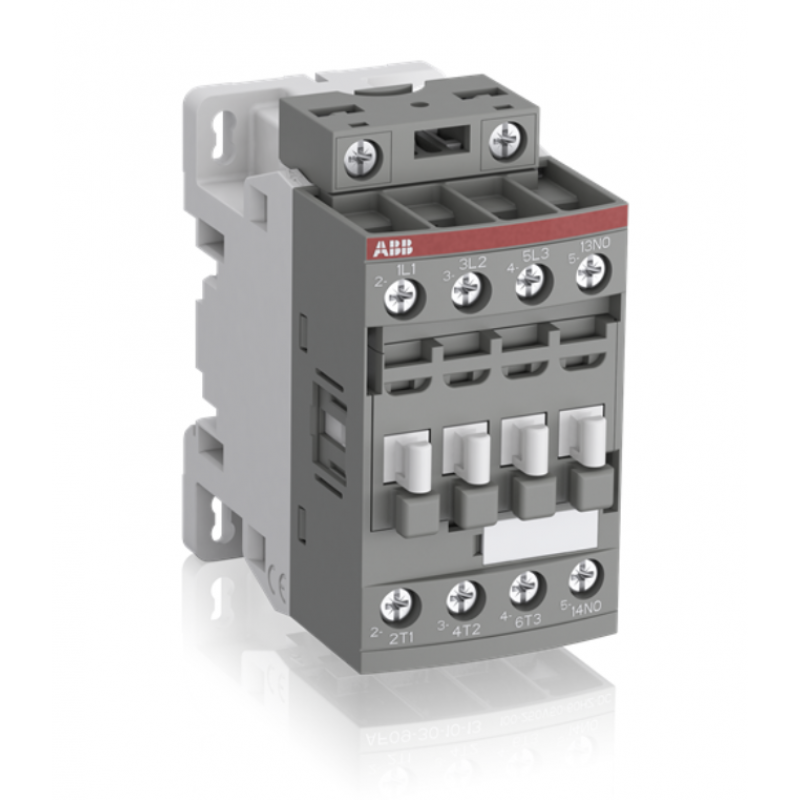

1SBL157001R1110 - Контактор AF12-30-10-11, In-12 A, 5.5 кВт, Uc-24-60 В AC / 20-60 В DC, 1NO, ABB

Описание 1SBL157001R1110 - Контактор AF12-30-10-11, In-12 A, 5.5 кВт, Uc-24-60 В AC / 20-60 В DC, 1NO, ABB

Трёхполюсные контакторы ABB серии AF (AF09–AF96) с универсальной катушкой AC/DC

Контакторы ABB серии AF (AF09…AF96) — это современная линейка трёхполюсных коммутационных аппаратов, предназначенных для надёжного управления электродвигателями и силовыми цепями в промышленных и коммерческих электроустановках. Ключевой особенностью серии является электронная универсальная катушка управления AC/DC, обеспечивающая стабильную работу в широком диапазоне напряжений.

Контакторы серии AF рассчитаны на работу в сетях переменного тока до 690 В и постоянного тока до 220 В, а диапазон мощностей охватывает значения от 4 до 45 кВт (AC-3, 400 В).

Основные преимущества контакторов ABB AF

• Универсальная катушка AC/DC
  Одна электронная катушка работает как от переменного, так и от постоянного тока. Всего 4 типа катушек перекрывают диапазон управляющих напряжений от 24 до 500 В, что значительно упрощает подбор и складскую логистику.

• Устойчивость к колебаниям напряжения
  Контакторы стабильно функционируют даже при просадках напряжения управления, что особенно важно для промышленных сетей.

• Энергоэффективность
  Сниженное энергопотребление катушки по сравнению с классическими электромагнитными контакторами.

• Встроенная защита от перенапряжений
  Контакторы уже оснащены ограничителем перенапряжения и не требуют установки дополнительных защитных аксессуаров в цепях управления.

• Компактная модульная конструкция
  Предусмотрена установка фронтальных и боковых вспомогательных контактов, что позволяет легко адаптировать контактор под конкретную схему управления.

Технические характеристики контакторов ABB AF по группам

Контакторы малой и средней мощности (AF09…AF38)

Компактные модели с малым весом (порядка 0,27–0,35 кг), оптимальны для стандартных схем пуска электродвигателей. Часть исполнений оснащается встроенными вспомогательными контактами.

Контакторы большой мощности (AF40…AF96)

Мощные контакторы для тяжёлых промышленных нагрузок, применяются в системах управления электродвигателями, насосами, вентиляторами, компрессорами. Масса аппаратов — от 0,95 до 1,22 кг.

Важные рекомендации при выборе и заказе

1. Напряжение катушки управления
   При заказе необходимо учитывать суффикс катушки (например, –11, –13), который определяет рабочий диапазон напряжений AC/DC.

2. Управление от ПЛК
   Контакторы с катушкой 24–60 В AC/DC (код –11) не рекомендуется подключать напрямую к выходам ПЛК без промежуточного реле из-за повышенных пусковых токов.

3. Вспомогательные контакты
   В моделях AF09–AF16 доступны исполнения со встроенным 1 NO или 1 NC контактом. Начиная с AF26, вспомогательные контакты устанавливаются отдельно.
