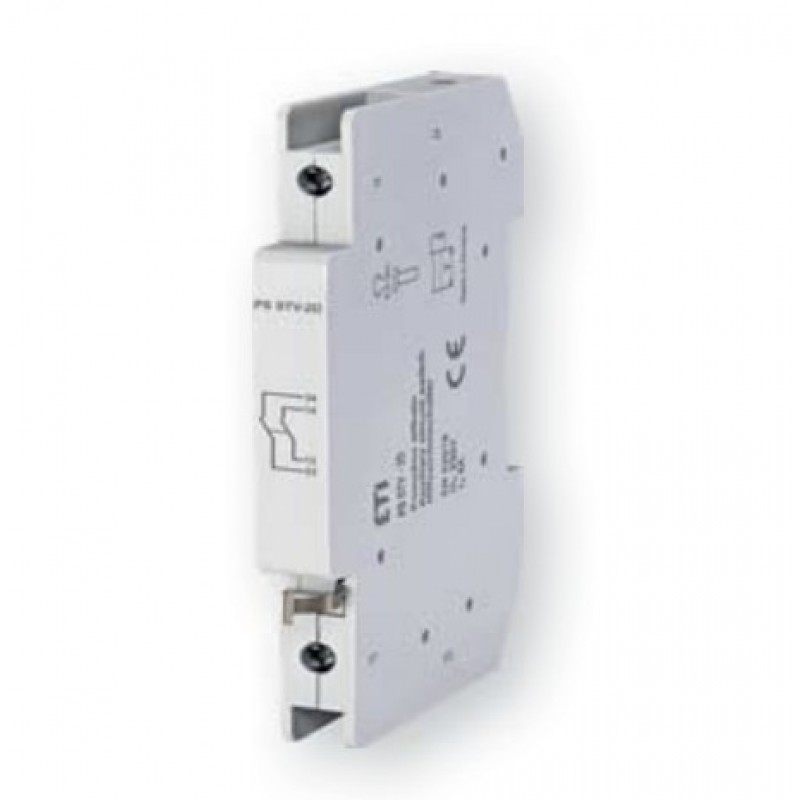

2279001 - Блок-контактов PS STV-MD, ETI

Дополнительные контакты PS STV для разъединителей STV D02

Дополнительные контакты серии PS STV предназначены для установки на предохранительные разъединители STV D02 и используются для дистанционной сигнализации положения аппарата (включено / выключено). Контактные блоки широко применяются в системах автоматизации, диспетчеризации и контроля состояния электрооборудования.

Модификации и исполнения PS STV

Линейка дополнительных контактов PS STV включает несколько вариантов исполнения с различной контактной схемой, что позволяет подобрать оптимальное решение под конкретную задачу.

Обозначения контактов:

• NO — нормально открытый (замыкающий)

• NC (NZ) — нормально закрытый (размыкающий)

Технические характеристики

• Номинальный ток контактов:

  • AC-12: 6 А / 230 В

  • DC-12: 1 А / 110 В

• Сечение подключаемых проводников: от 0,75 до 1,5 мм²

• Способ установки: боковой монтаж на разъединитель STV D02

• Назначение: сигнализация положения предохранительного разъединителя

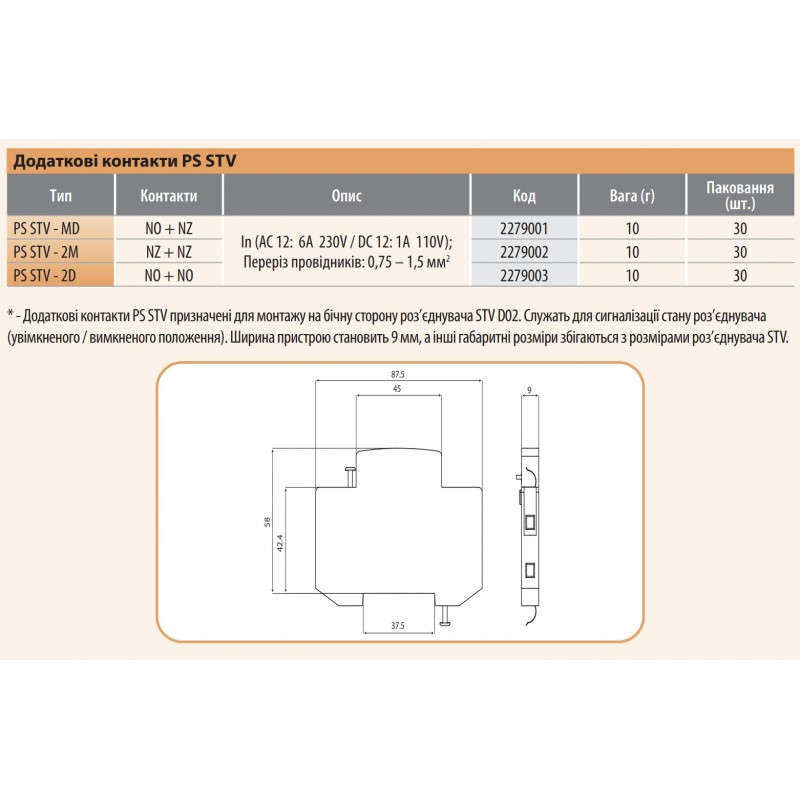

Габаритные размеры

• Ширина: 9 мм

• Высота: 58 мм (корпус) / 87,5 мм (полная высота с креплением)

• Глубина: 45 мм (верхняя часть) / 37,5 мм (нижняя часть)

• Совместимость по размерам: соответствует габаритам разъединителей серии STV

Преимущества дополнительных контактов PS STV

• Полная совместимость с разъединителями STV D02

• Компактная конструкция, не увеличивающая габариты сборки

• Гибкость применения благодаря различным схемам контактов

• Надёжная сигнализация состояния электрических цепей

• Простота монтажа без доработки корпуса разъединителя
