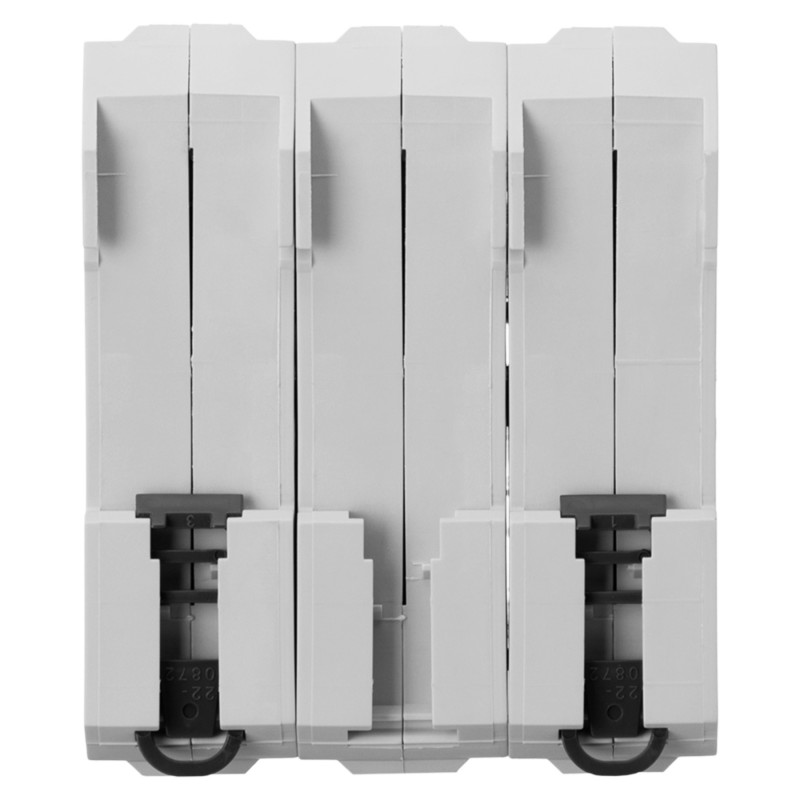

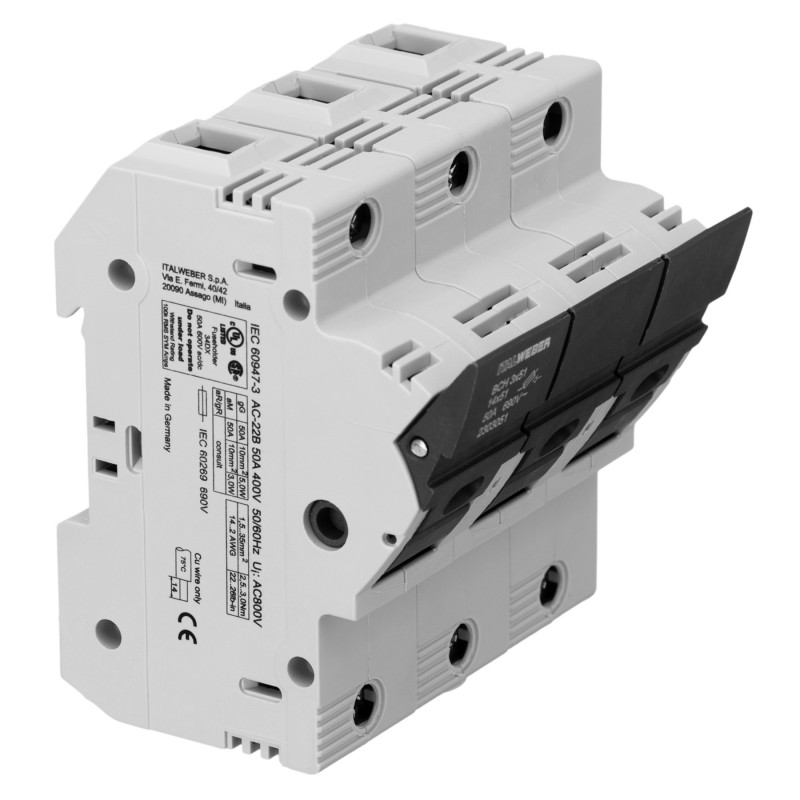

2303051 - Разъединитель под предохранитель BCH, 3P Ie-50 A, 14×51 мм, ITALWEBER

Описание 2303051 - Разъединитель под предохранитель BCH, 3P Ie-50 A, 14×51 мм, ITALWEBER

Держатели предохранителей ITALWEBER серии BCH

Держатели предохранителей серии BCH от итальянского производителя ITALWEBER — это модульные низковольтные устройства, предназначенные для надежной защиты электрических цепей с применением цилиндрических плавких предохранителей серии CH. Решения серии BCH широко используются в распределительных щитах, промышленной автоматике и энергетических установках.

Линейка включает стандартные модели, версии с визуальной индикацией и исполнения с возможностью дистанционной сигнализации, что позволяет подобрать оптимальное решение под конкретные задачи.

Основные характеристики и исполнения

Типы устройств

• BCH — стандартное исполнение держателя предохранителя

• SBCH — версия со светодиодным индикатором срабатывания

• BCH/P — модель с микровыключателем для удаленной сигнализации состояния

Поддерживаемые типоразмеры предохранителей

• 8,5×31,5 мм

• 10×38 мм

• 14×51 мм

Электрические параметры

• Номинальное напряжение:
  690 В AC / 700 В DC
  (по стандарту UL — 600 В AC/DC)

• Напряжение изоляции: 800 В AC

• Предельная коммутационная способность (SCCR): до 100 кА

• Степень защиты: IP20

• Рабочий температурный диапазон: от –20 °C до +60 °C

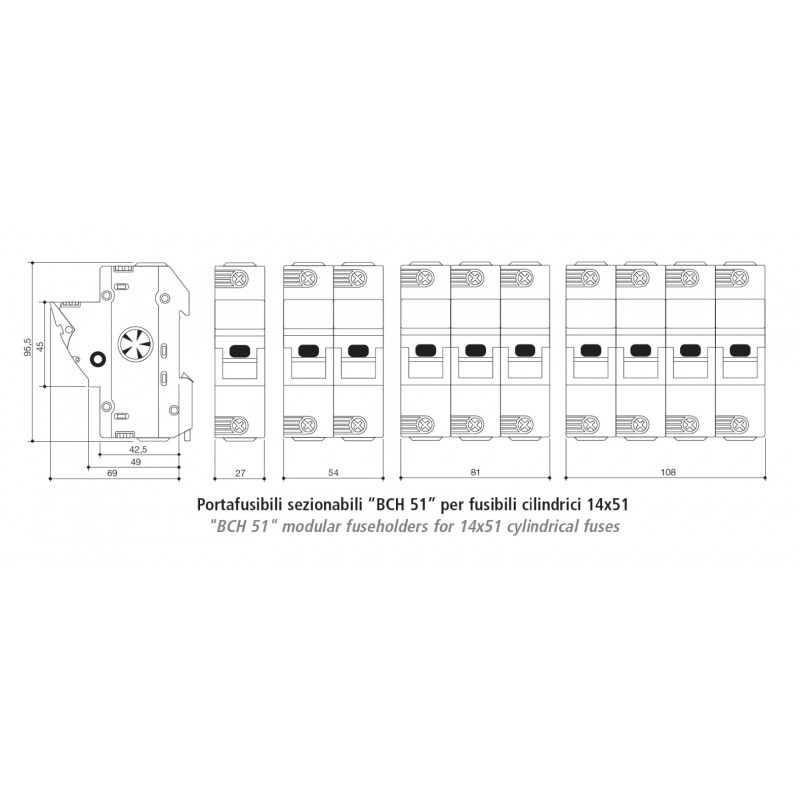

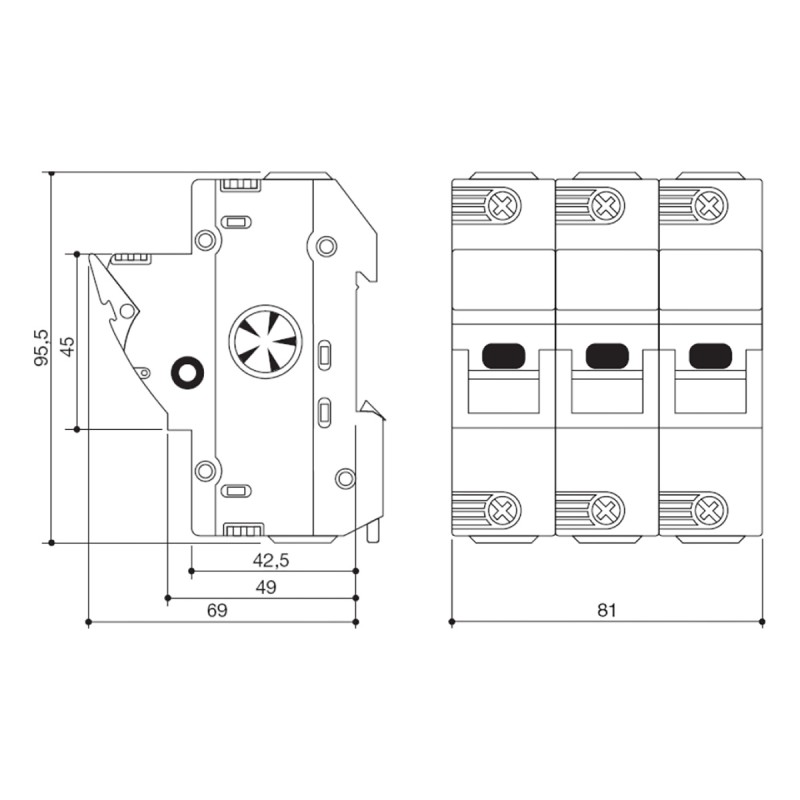

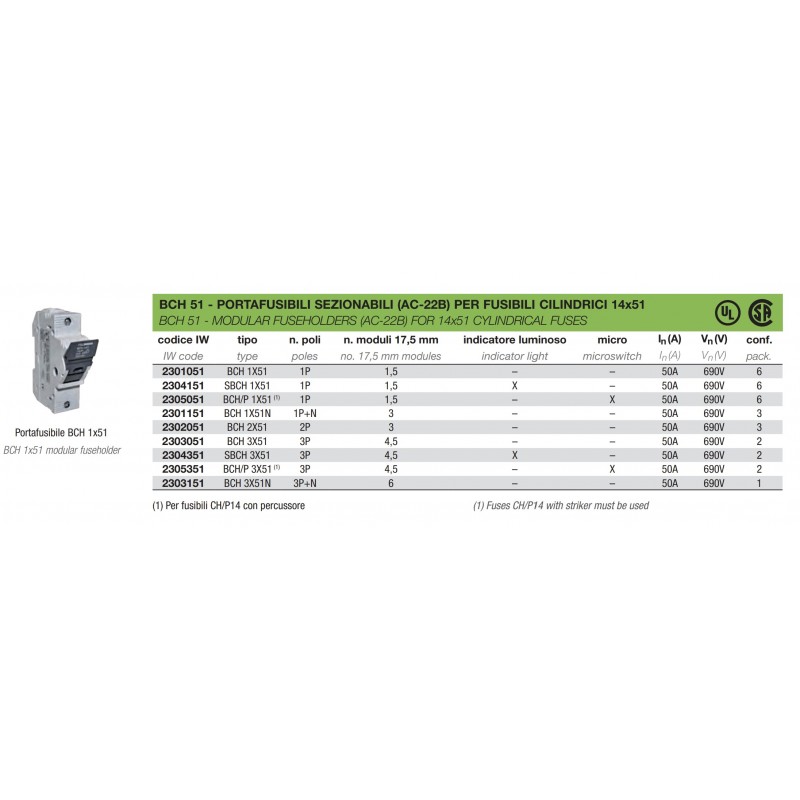

Технические параметры моделей BCH

Функциональные возможности

• Светодиодная индикация (SBCH):
  LED-индикатор загорается при перегорании предохранителя. Минимальное рабочее напряжение — 110 В AC/DC.

• Микровыключатель (BCH/P):
  Оснащен перекидным контактом 1НО + 1НЗ и срабатывает в следующих случаях:

  1. Перегорание плавкой вставки (при использовании предохранителей с бойком)

  2. Отсутствие предохранителя в держателе

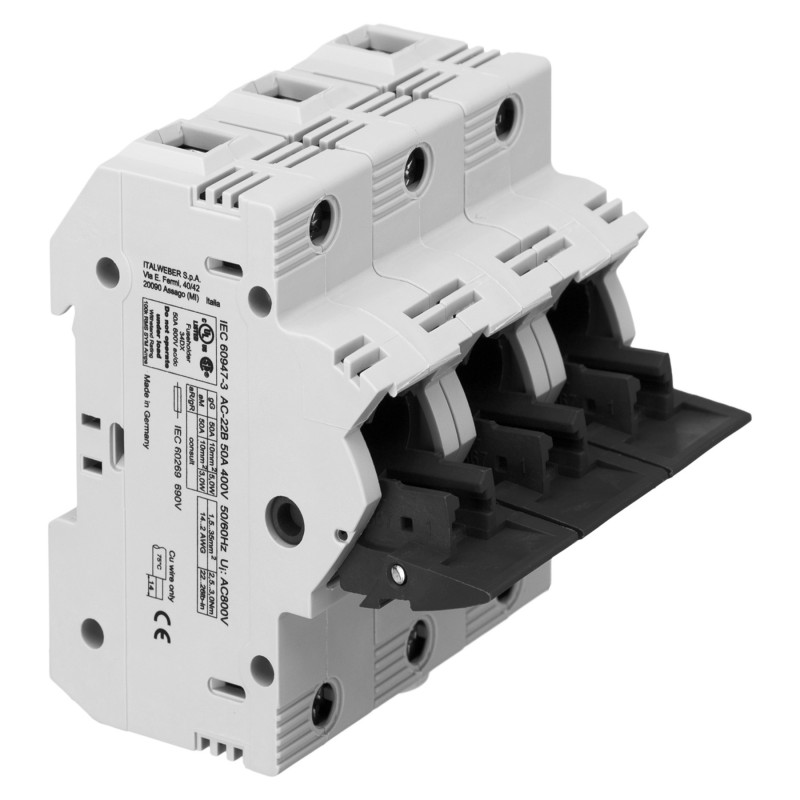

  3. Открытие рукоятки держателя

• Категории применения:
  AC-22B (переменный ток), DC-20 (постоянный ток)

Материалы и конструкция

• Корпус: полиамид PA66 с 30% стекловолокна, цвет серый (RAL 7035), самозатухающий, класс V0 (UL 94)

• Рукоятка: PA66 + 30% стекловолокна, темно-серый (RAL 7024), устойчива к высоким температурам

• Контакты: медь с серебряным покрытием

• Зажимы: сталь (для модели BCH 58 — латунь)

Соответствие стандартам

Держатели предохранителей ITALWEBER BCH соответствуют международным стандартам:
IEC 60269-1, IEC 60269-2, IEC 60947-3.
