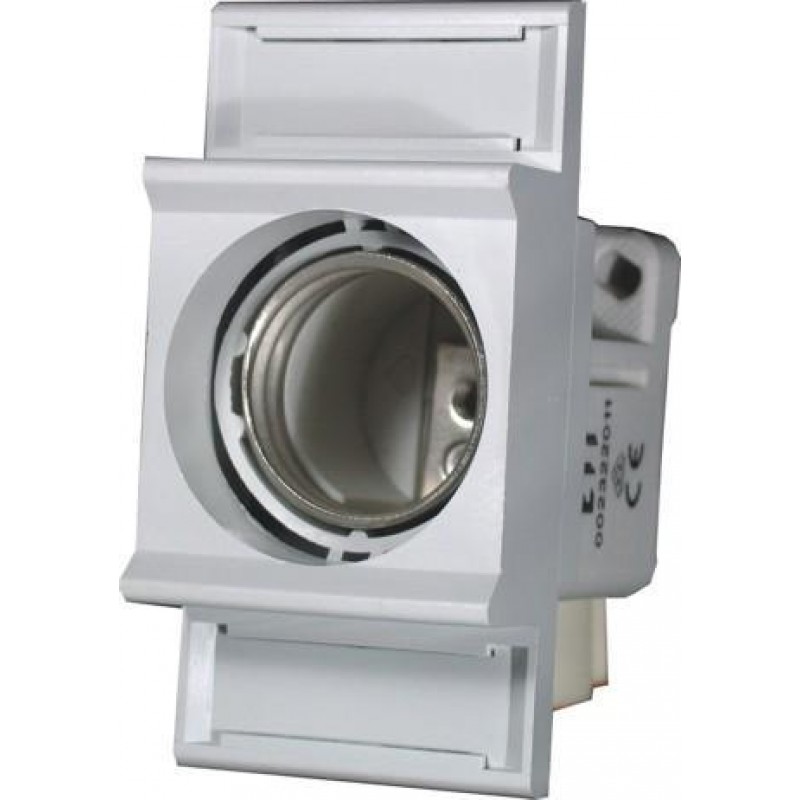

2323028 - Держатель предохранителя EZN 63+ZP, 1P, D III (E33), ETI

Описание 2323028 - Держатель предохранителя EZN 63+ZP, 1P, D III (E33), ETI

Держатели предохранителей EZN и EZV для плавких вставок типа D

Держатели предохранителей серий EZN и EZV предназначены для установки плавких вставок типа D (DII, DIII) и используются для надежной защиты электрических цепей в распределительных щитах жилых, коммерческих и промышленных объектов. Конструкция обеспечивает безопасную эксплуатацию, удобный монтаж и стабильную работу при номинальных нагрузках.

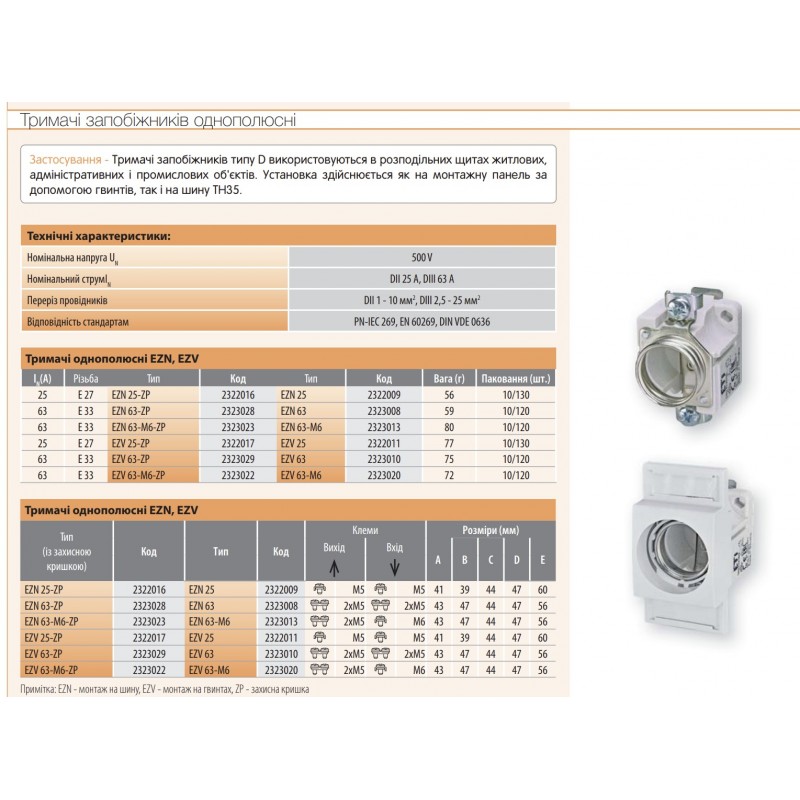

Основные технические характеристики

• Номинальное напряжение: до 500 В

• Номинальный ток:

  • до 25 А — для типоразмера DII (резьба E27)

  • до 63 А — для типоразмера DIII (резьба E33)

• Сечение подключаемых проводников:

  • DII — в зависимости от исполнения

  • DIII — увеличенное сечение для работы с высокими токами

• Соответствие стандартам: PN-IEC 269, EN 60269, DIN VDE 0636

Варианты монтажа и исполнения

В зависимости от способа установки доступны следующие модификации:

• EZN — монтаж на DIN-рейку TH35

• EZV — монтаж на панель с помощью винтов

• ZP — модели с защитной крышкой, повышающей уровень электробезопасности

Такое разнообразие исполнений позволяет подобрать оптимальное решение как для новых электрощитов, так и для модернизации существующих систем.

Модельный ряд и конструктивные особенности

Однополюсные держатели

Применяются для защиты отдельных линий электропитания:

• Стандартные версии (EZN / EZV 63): стандартные входные и выходные клеммы

• Исполнение M6 (EZN / EZV 63-M6): усиленная входная клемма M6, обеспечивающая надежный контакт при высоких токовых нагрузках

Трехполюсные держатели

Используются для защиты трехфазных потребителей:

• единая защитная крышка для всех полюсов

• компактная конструкция для экономии места в щите

• оптимальны для промышленных и коммерческих электроустановок

Габариты:

• 25 А — ширина блока 121 мм

• 63 А — ширина блока 148 мм

Вес: от 346 г до 488 г в зависимости от модели

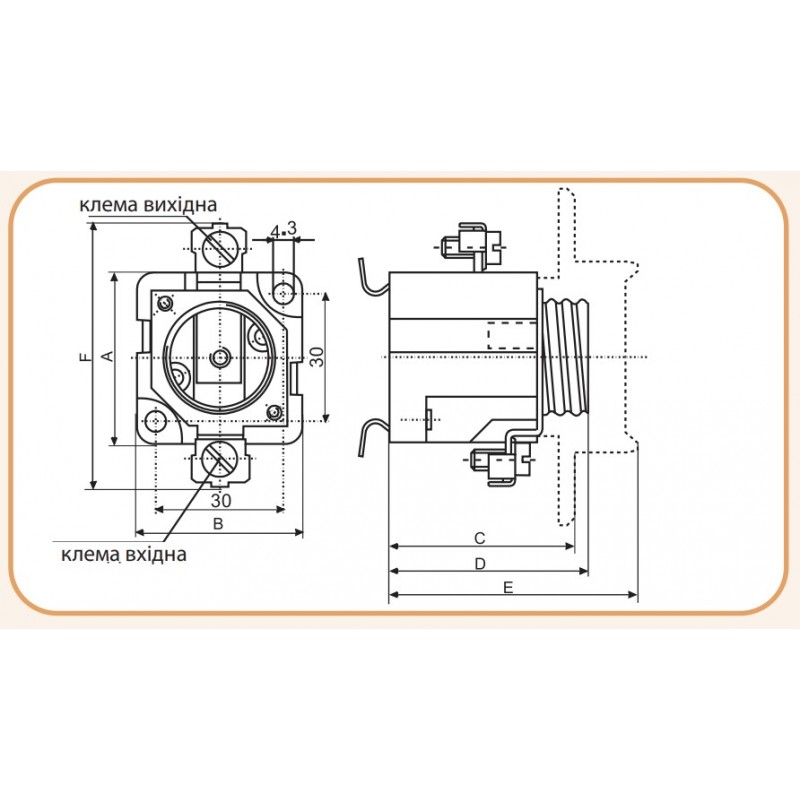

Габаритные размеры держателей (мм)

Важно учитывать

При выборе держателя необходимо обращать внимание на код изделия, так как доступны версии с защитной крышкой и без нее.
Например:

• 2322009 — EZN 25 без крышки

• 2322016 — EZN 25-ZP с защитной крышкой

Преимущества держателей EZN / EZV

• совместимость с предохранителями DIAZED (DII, DIII)

• надежные контактные соединения

• соответствие международным стандартам

• удобный монтаж на DIN-рейку или панель

• решения для однофазных и трехфазных цепей
