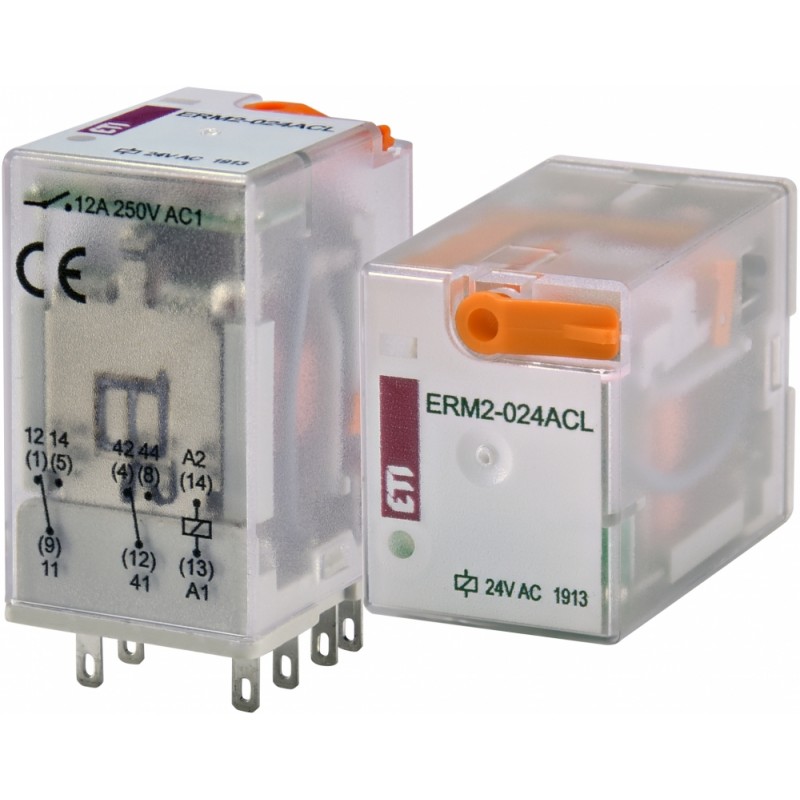

2473003 - Промежуточное реле ERM2, In-12 A, 2 C/O, Uc-24 В AC (LED), ETI

Описание 2473003 - Промежуточное реле ERM2, In-12 A, 2 C/O, Uc-24 В AC (LED), ETI

Промежуточные электромеханические реле ETI серии ERM

Промежуточные электромеханические реле ETI серии ERM предназначены для коммутации, управления и сигнализации во вспомогательных и силовых электрических цепях. Реле широко используются в шкафах управления, системах промышленной автоматизации, энергетике и распределительных щитах.

Серия ERM отличается компактными размерами, высокой коммутационной способностью и широким диапазоном напряжений питания катушки, что делает эти реле универсальным решением для различных электротехнических задач.

Типы и контактные группы

Реле ERM выпускаются в двух основных исполнениях:

• ERM2 — 2 перекидных контакта (2 CO), номинальный ток 12 А (AC1, 250 В AC)

• ERM4 — 4 перекидных контакта (4 CO), номинальный ток 6 А (AC1, 250 В AC)

Напряжение управления катушки

Доступные варианты напряжения питания:

• Постоянный ток (DC): 12 В, 24 В, 110 В, 220 В

• Переменный ток (AC): 24 В, 230 В, 50/60 Гц

Модели с индексом L (например, ERM2-024DCL) оснащены светодиодным индикатором красного цвета, а также механическим индикатором состояния и тест-кнопкой для удобства обслуживания.

Монтаж и аксессуары

Для установки промежуточных реле ETI ERM применяются цоколи серии ERB:

• ERB2-T — для ERM2

• ERB4-T — для ERM4

Цоколи монтируются на стандартную DIN-рейку TH35 по стандарту EN 60715. Подключение осуществляется через винтовые зажимы с максимальным моментом затяжки 0,7 Н·м.

Дополнительные опции

Для подавления перенапряжений и электромагнитных помех на катушке используются защитные модули ERC (RC-модули и модули с LED-индикацией), полностью совместимые с цоколями ERB. Их применение повышает надежность и долговечность работы реле.
