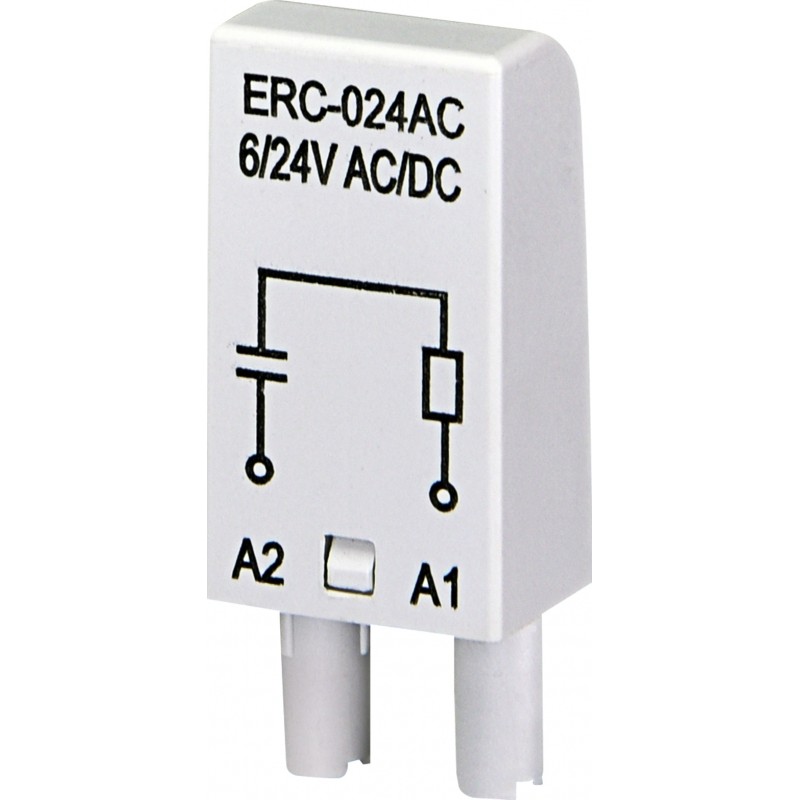

2473019 - RC-модуль подавления помех ERC-024AC, Uc до 24 В AC, ETI

Описание 2473019 - RC-модуль подавления помех ERC-024AC, Uc до 24 В AC, ETI

Цоколи и аксессуары для промежуточных реле ETI (серии ERB и ERC)

Цоколи и аксессуары ETI серии ERB предназначены для установки и подключения электромеханических промежуточных реле ERM в системах автоматизации, управления и сигнализации. Данные компоненты обеспечивают надежную коммутацию, удобство обслуживания и высокую эксплуатационную безопасность щитового оборудования.

Оборудование ETI широко применяется в промышленных шкафах управления, распределительных щитах, системах ПЛК и релейной логики.

Цоколи для промежуточных реле ETI серии ERB

Серия ERB-T — стандартные цоколи

• Модели: ERB2-T (для реле с 2 перекидными контактами), ERB4-T (для реле с 4 контактами)

• Особенности: компактное расположение клемм, экономия места в щите

• Номинальный ток: до 12 А (ERB2-T), до 6 А (ERB4-T)

• Рабочее напряжение: до 300 В AC

Серия ERB-M — цоколи с разделением уровней

• Модели: ERB2-M, ERB4-M

• Преимущество: удобное разделение цепей управления (катушка) и силовых контактов

• Монтаж: установка на DIN-рейку TH35 согласно EN 60715

• Назначение: упрощение монтажа и обслуживания в сложных схемах автоматизации

Технические характеристики цоколей ERB

Аксессуары для реле и цоколей ETI

Фиксация и маркировка

• ER-CLIP — пластиковая фиксирующая скоба с функцией быстрого демонтажа реле

• ER-CLIP-SP — металлическая пружинная скоба для условий вибрации

• ER-PLATE — маркировочная пластина для идентификации цепей

Электрические модули ERC

Модули устанавливаются непосредственно в цоколь и повышают надежность работы реле:

• RC-модули (ERC-230AC и аналоги) — подавление электромагнитных помех и защита катушки от перенапряжений

• LED-модули (ERC-024ACDCL и др.) — визуальная индикация состояния реле и защита управляющих цепей

Соединительная шина ER-TERMINAL

• Назначение: параллельное соединение до 6 цоколей

• Применение: объединение общих цепей катушек (A1 или A2)

• Максимальная нагрузка: 10 А / 250 В AC

• Длина: 135,7 мм

Преимущества решений ETI ERB и ERC

• Модульная система — простой подбор аксессуаров под конкретную схему

• Удобство монтажа — стандартная DIN-рейка и винтовые клеммы

• Повышенная надежность — защита катушек реле и выходов ПЛК

• Сервис и безопасность — быстрая замена реле без демонтажа проводки
