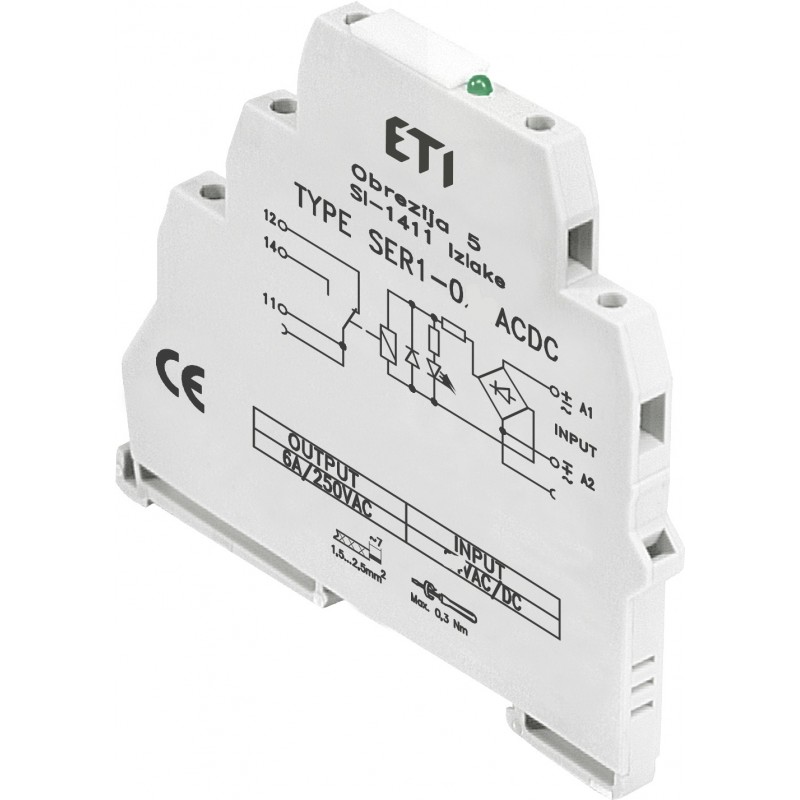

2473053 - Интерфейсное реле SER1, In-6 A, 1 C/O, Uc-230 В AC/DC, 6 A, ETI

Описание 2473053 - Интерфейсное реле SER1, In-6 A, 1 C/O, Uc-230 В AC/DC, 6 A, ETI

Интерфейсные реле ETI SER1 и SSR1 для систем автоматизации

Интерфейсные реле ETI серий SER1 и SSR1 предназначены для надежной гальванической развязки, передачи и согласования управляющих сигналов между ПЛК, датчиками и исполнительными устройствами в промышленной автоматике и щитовом оборудовании.

Благодаря сверхкомпактному корпусу и модульной конструкции реле эффективно используются в условиях ограниченного пространства распределительных шкафов.

Ключевые преимущества реле SER1 и SSR1

• Минимальная ширина — 6,2 мм: максимальная плотность монтажа на DIN-рейке

• Светодиодная индикация состояния для быстрого визуального контроля

• Гальваническая развязка управляющих и силовых цепей

• DIN-монтаж на стандартную шину TH35 (EN 60715)

• Совместимость с соединительной шиной SR-TERMINAL для объединения общих цепей

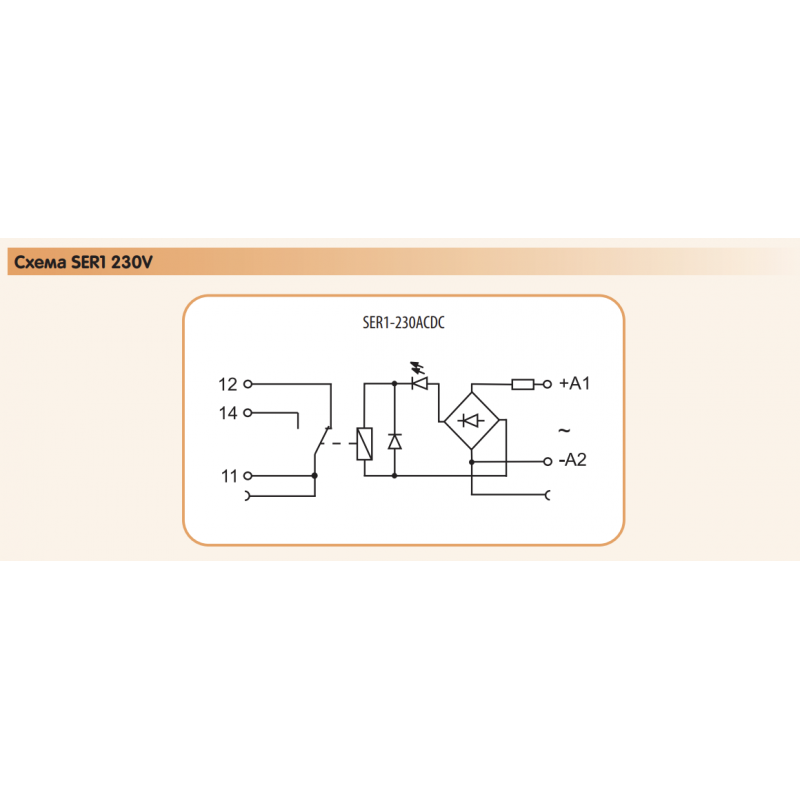

Электромеханические интерфейсные реле ETI SER1

Реле SER1 — это классические электромеханические интерфейсные реле с электромагнитной катушкой и перекидным контактом. Оптимальны для коммутации дискретных сигналов и нагрузок средней мощности.

Основные параметры:

• Контактная группа: 1 перекидной контакт (1 CO)

• Материал контактов: AgSnO₂ (серебро-оксид олова)

• Номинальный ток: до 6 А (250 V AC / 24 V DC)

• Коммутируемая мощность: до 1500 VA (AC1)

• Механический ресурс: более 1 000 000 циклов

Модели SER1:

Твердотельные интерфейсные реле ETI SSR1

Реле SSR1 — твердотельные интерфейсные реле с полупроводниковым выходом (triac), предназначенные для бесшумной и высокочастотной коммутации цепей переменного тока.

Преимущества SSR1:

• отсутствие механического износа и искрения

• высокая скорость переключения

• увеличенный срок службы

Основные характеристики:

• Тип выхода: тиристорный (triac), 1 NO

• Номинальный ток: 1,2 А (до 400 V AC)

• Пиковый ток: до 30 А (20 мс)

Модели SSR1:

Общие технические параметры

• Степень защиты: IP20

• Диапазон рабочих температур: промышленный стандарт

• Подключение проводников: до 2,5 мм²

• Момент затяжки клемм: 0,3 Н·м

Соединительная шина SR-TERMINAL

SR-TERMINAL используется для быстрого объединения общих потенциалов (питание, «ноль», «земля») в группе интерфейсных реле.

• Количество реле: до 20 шт.

• Максимальный ток: 36 А / 250 V AC

• Цвет: чёрный

• Артикул: 2473054

Области применения

• системы промышленной автоматики и управления

• распределительные и управляющие щиты

• интерфейс между ПЛК и исполнительными механизмами

• сигнальные и управляющие цепи
