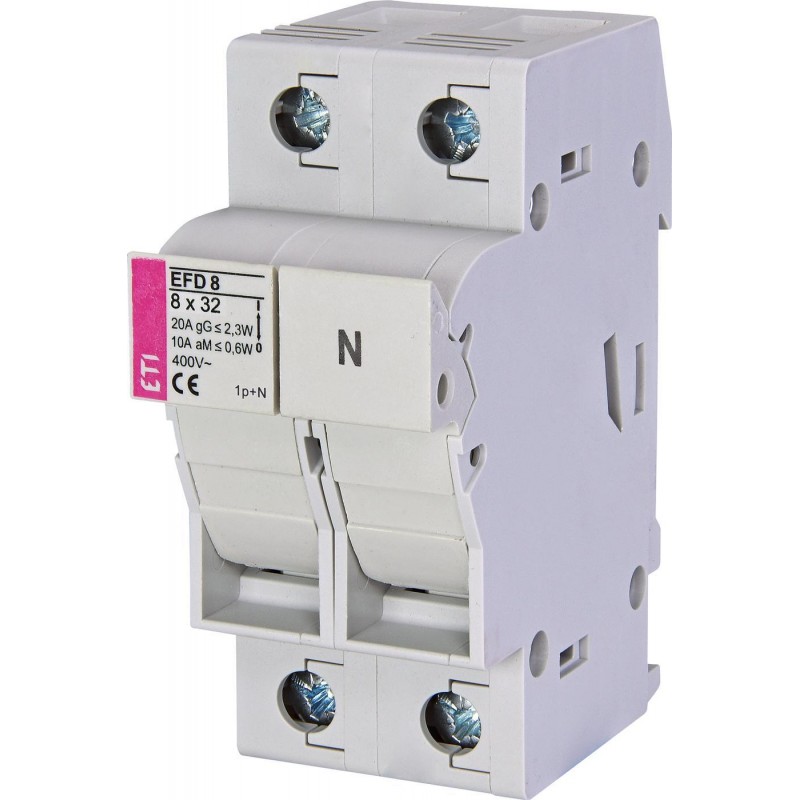

2520002 - Разъединитель EFD 8, 1P+N, Ie-20A, 8.5×31.5 мм, ETI

Описание 2520002 - Разъединитель EFD 8, 1P+N, Ie-20A, 8.5×31.5 мм, ETI

Разъединители-держатели предохранителей ETI серии EFD

Разъединители серии EFD от компании ETI — это надежные держатели для цилиндрических плавких предохранителей серии CH, предназначенные для коммутации и безопасного разъединения электрических цепей с номинальным током до 100 А. Устройства широко применяются в распределительных щитах, шкафах управления и системах промышленной автоматизации.

Назначение и область применения

• Основная функция: установка и удержание цилиндрических предохранителей CH с возможностью оперативного отключения цепи

• Коммутация цепей: безопасное включение и отключение электрических линий среднего тока

• Визуальный разрыв цепи: конструкция разъединителя обеспечивает наглядное положение «ВКЛ/ВЫКЛ»

• Безопасная замена предохранителя: исключён доступ к токоведущим частям, находящимся под напряжением

• Степень защиты: полная защита от случайного прикосновения — IP20

Конструктивные особенности разъединителей EFD

• Термостойкий корпус: пластиковые элементы выполнены из материалов, устойчивых к высоким температурам и нагреву

• Посеребрённые контакты: контактная группа с серебряным покрытием обеспечивает минимальные потери мощности и надёжный контакт

• Монтаж на DIN-рейку: стандартная установка на DIN-рейку 35 мм

  • модель EFD 22 дополнительно допускает панельный монтаж с помощью винтов

• Возможность пломбировки: пломбирование доступно как в положении ON, так и OFF

• Индикация состояния:

  • стандартное исполнение — без индикации

  • версия с LED-индикацией (обозначение EFD…L) — светодиод мигает при перегорании предохранителя

  • рабочий диапазон LED-индикации: 50–690 V AC

Технические характеристики по типоразмерам

Соответствие стандартам и категории применения

Разъединители-держатели предохранителей ETI EFD полностью соответствуют требованиям международных стандартов:

• IEC 60947-1

• IEC 60947-3

• сертификация UL и CSA

Категория применения:

• AC-22B — для моделей EFD 8 / 10 / 14

• AC-21B — для модели EFD 22

Преимущества разъединителей ETI серии EFD

• высокий уровень электробезопасности

• удобство обслуживания и замены предохранителей

• широкий выбор типоразмеров и полюсных исполнений

• совместимость с предохранителями ETI серии CH

• оптимальное решение для промышленного и коммерческого применения
