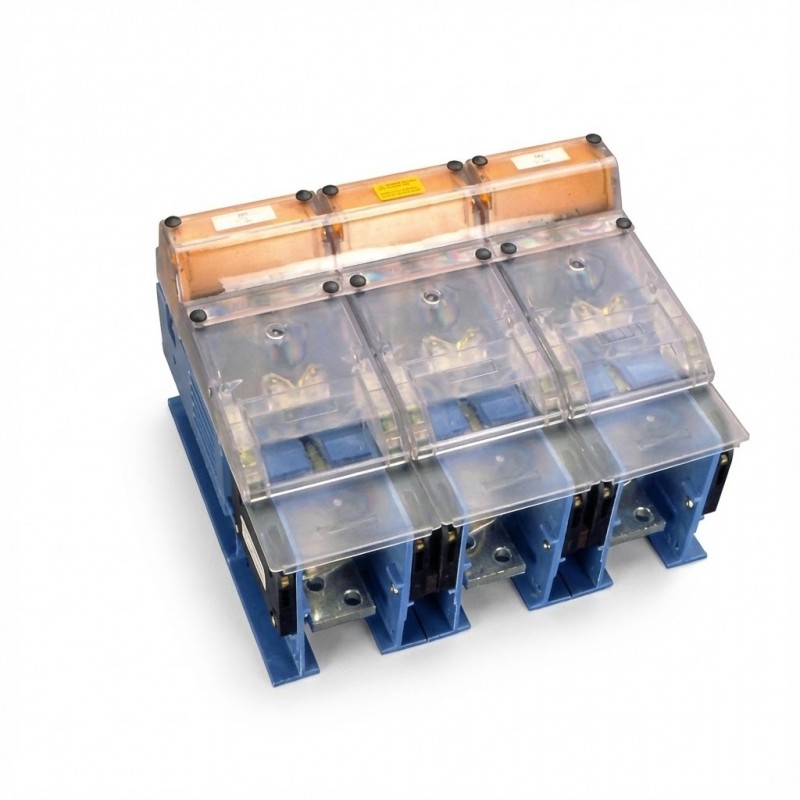

33204 - Горизонтальный блок рубильник на панель, 3P Ie-1600 A, NH-4а, М12, Pronutec

Описание 33204 - Горизонтальный блок рубильник на панель, 3P Ie-1600 A, NH-4а, М12, Pronutec

Описание товара: Горизонтальный блок-рубильник NH 4a (1600 А)

Представляем трехполюсный низковольтный блок-рубильник Wöhner NH 4a из серии QUADRON® Panel. Устройство предназначено для установки на монтажную панель и рассчитано на номинальный ток до 1600 А. Применяется в системах распределения электроэнергии, обеспечивая надежное прерывание цепи при эксплуатации.

Основные характеристики

• Номинальный ток: 1600 А

• Типоразмер предохранителей: NH 4a

• Количество полюсов: 3

• Монтаж: на панель с креплением 2 винтами M12

• Подключение: плоское соединение 50 мм под болты 2×M12, рекомендуемый момент затяжки 35–40 Н·м

Электрические параметры (IEC)

• Номинальное напряжение: 690 В AC / 440 В DC

• Напряжение изоляции: 800 В AC

• Импульсное напряжение: 8 кВ

• Устойчивость к короткому замыканию: 50 кА при 690 В (с использованием вставок gG)

• Категории применения: AC-22B (400 В), AC-21B (690 В), DC-21B (440 В)

Конструктивные особенности и преимущества

• Безопасность: дугогасительные камеры обеспечивают эффективный разрыв цепи под нагрузкой

• Тепловые показатели: допустимая потеря мощности предохранителя до 140 Вт; рассеивание устройства при 100% нагрузке — 240 Вт

• Рекомендации по контактам: использовать предохранители с посеребренными контактами; при никелированных контактах применяем понижающий коэффициент 0,8

• Ограничения по материалам: не предназначен для прямого подключения алюминиевых кабелей

Габариты и вес

• Размеры: мм

• Вес: около 15,34 кг (1534 кг на 100 единиц)
