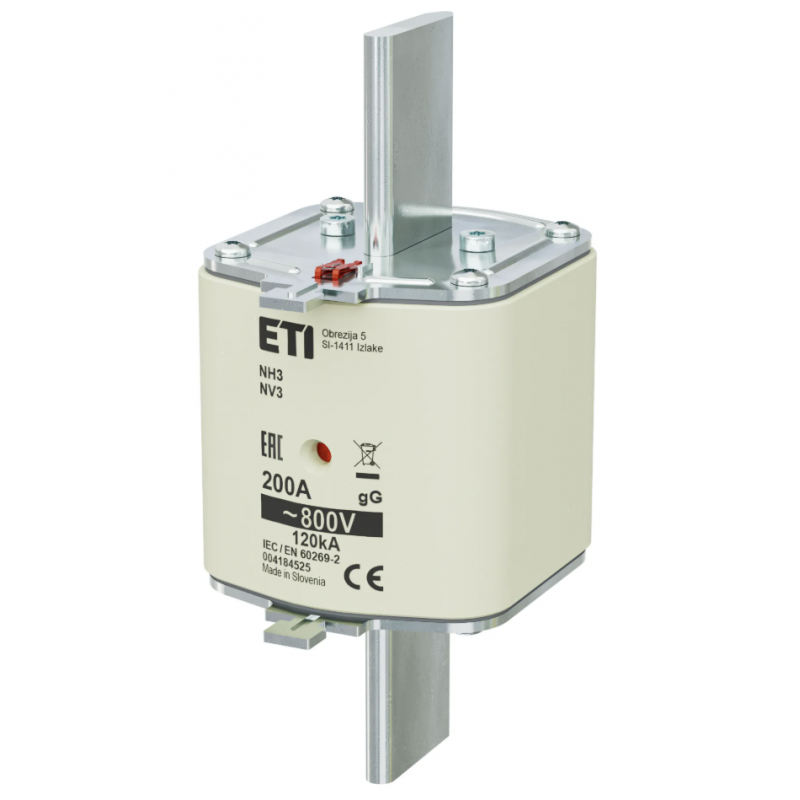

4184525 - Предохранитель ножевой KOMBI, 200 A, NH-3, gG, 800 В AC, ETI

Описание 4184525 - Предохранитель ножевой KOMBI, 200 A, NH-3, gG, 800 В AC, ETI

Ножевые предохранители NH gG 800V AC от ETI

Данный документ содержит техническое описание ножевых предохранителей серии NH gG 800V AC от производителя ETI, предназначенных для защиты электрических цепей переменного тока до 800 В.

Основная сфера применения — защита инверторов с стороны переменного тока (AC), что особенно актуально для солнечных электростанций и промышленных систем энергоснабжения.

Основные технические характеристики

• Номинальное напряжение: 800 В AC

• Возможность отключения: до 120 кА (некоторые модели — 60 кА)

• Характеристика: gG (защита широкого диапазона от перегрузок и коротких замыканий)

• Соответствие стандартам: IEC 60269-2

Номенклатура и параметры по габаритам

Предохранители разделены по типоразмерам (габаритам), отличающимся номинальным током и физическими размерами:

Ключевые эксплуатационные показатели

Для каждой модели указаны важные энергетические параметры:

1. Интеграл Джоуля плавления (I²t плавления): энергия, необходимая для начала расплавления элемента

2. Интеграл Джоуля отключения (I²t отключения): полная энергия, проходящая через предохранитель до полного разрыва цепи

3. Потери мощности (W): отражают энергоэффективность и нагрев предохранителя во время работы (от 1,3 Вт до 32,5 Вт в зависимости от номинала)

Примечания:

• Модели с одной звездочкой (*) имеют отключающую способность 60 кА

• Модели с двумя звездочками (**) оснащены визуальным индикатором и имеют отключающую способность 60 кА

Предохранители NH gG 800V AC ETI обеспечивают надежную защиту промышленных и солнечных инверторов, а также кабельных линий переменного тока.
