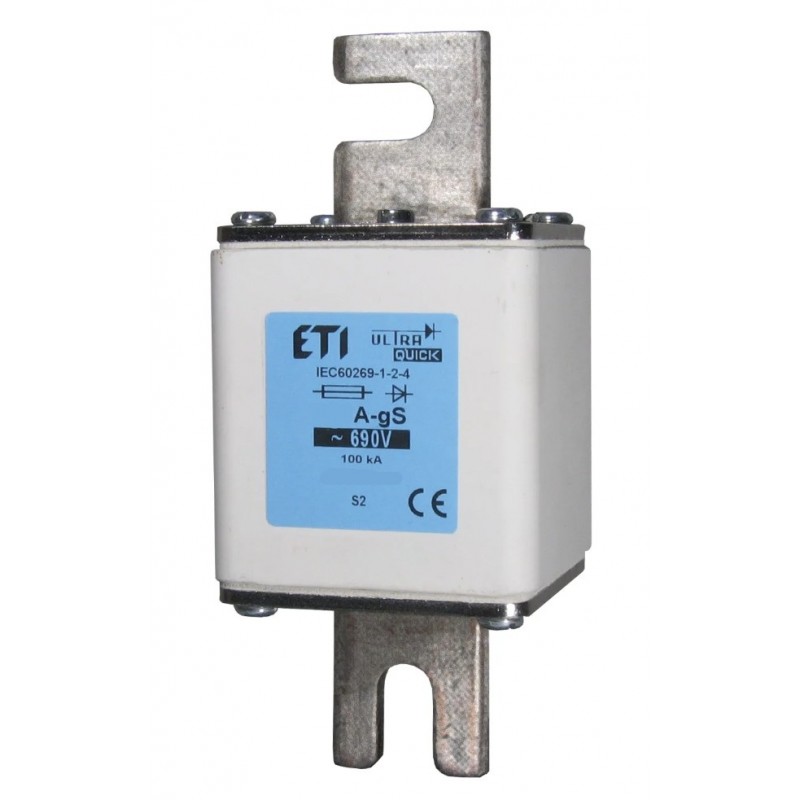

4723251 - Предохранитель ножевой S1, 200 A, NH-1, gS, 690 В AC, 100 кА, ETI

Описание 4723251 - Предохранитель ножевой S1, 200 A, NH-1, gS, 690 В AC, 100 кА, ETI

Сверхбыстродействующие предохранители NH gS ETI (типы S110, SM110) для защиты полупроводников и кабелей

Сверхбыстрые предохранители серии NH gS ETI, включая исполнения S110 и SM110, относятся к линейке ULTRA-QUICK и предназначены для комплексной защиты силового полупроводникового оборудования. Благодаря универсальной время-токовой характеристике gS, данные предохранители одновременно защищают как чувствительные полупроводниковые элементы, так и питающие кабельные линии.

Характеристика gS — комбинированная защита

Предохранители с характеристикой gS объединяют функции двух типов защитных устройств:

• Защита полупроводников (aR):
  сверхбыстрое отключение цепи при токах короткого замыкания, предотвращающее повреждение тиристоров, диодов и IGBT-модулей

• Защита кабелей и линий (gG):
  надежное отключение при перегрузках, аналогично стандартным промышленным предохранителям

Такое сочетание позволяет заменить два отдельных защитных элемента одной плавкой вставкой, уменьшить габариты распределительного щита и снизить тепловые потери.

Предохранители NV / NH gS ETI (стандартное исполнение)

Предохранители NV/NH gS применяются для защиты частотных преобразователей, устройств плавного пуска, промышленных выпрямителей и другого силового электронного оборудования.

Основные параметры:

• Номинальное напряжение: до 690 В AC

• Отключающая способность: до 100 кА

• Диапазон номинальных токов: от 16 А до 630 А

Типоразмеры и токи:

• 000, 00: от 16 А до 160 А

• 1, 2, 3: от 160 А до 630 А

Конструктивные особенности:

• корпус из термостойкой алюмосиликатной керамики

• ножевые контакты из посеребренной меди

• минимальные потери мощности и высокая термическая устойчивость

Предохранители S110 и SM110 с характеристикой gS

Типы S110 и SM110 разработаны для монтажа на токоведущие шины или в специальные держатели с межосевым расстоянием 110 мм, что упрощает интеграцию в силовые шкафы и распределительные устройства.

Технические характеристики:

• Номинальное напряжение: 690 В AC

• Отключающая способность: до 100 кА

• Типоразмеры: 1, 2, 3

• Номинальные токи: от 160 А до 630 А

Исполнения по типу контактов:

• S110 — ножевые контакты для стандартных держателей NH

• SM110 — резьбовые контакты (под болтовое соединение) для жесткой фиксации на шинах и улучшенного теплоотвода

Дополнительные опции:

• версии с визуальным индикатором срабатывания

• исполнение с бойком для подключения микровыключателя и дистанционной сигнализации

Преимущества предохранителей NH gS ETI

• сверхбыстрое срабатывание — около 10 мс при аварийных токах

• надежная защита тиристоров, диодов и IGBT-модулей

• низкие тепловые потери и стабильные характеристики

• универсальная замена предохранителей типов aR и gG

• сокращение количества защитных устройств в шкафу

• оптимальное решение для частотных преобразователей и УПП
