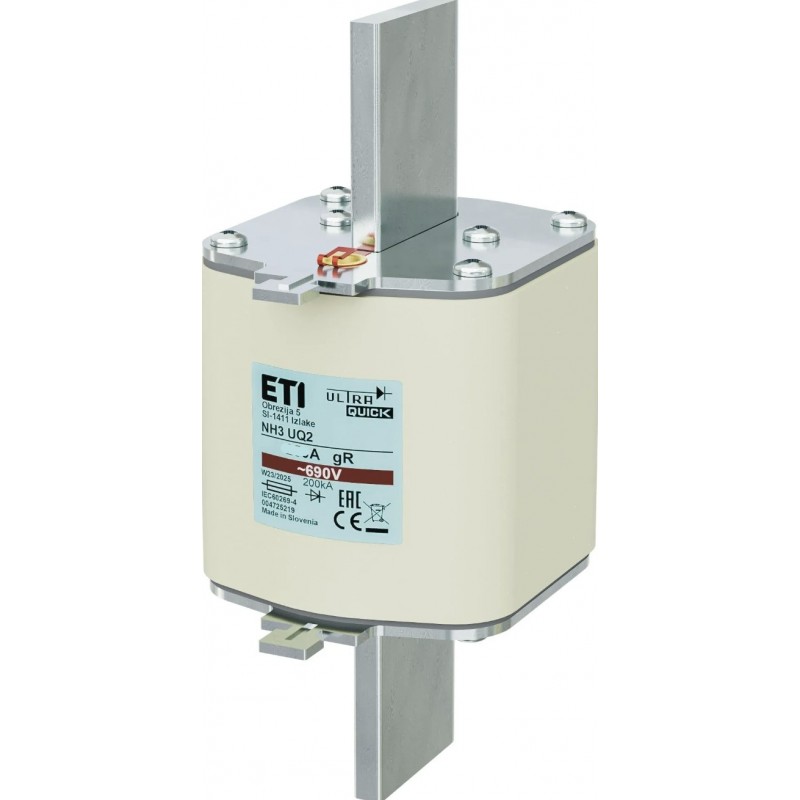

4725223 - Предохранитель ножевой M UQ2, 400 A, NH-3, gR, 690 В AC, 200 кА, ETI

Описание 4725223 - Предохранитель ножевой M UQ2, 400 A, NH-3, gR, 690 В AC, 200 кА, ETI

Сверхбыстродействующие предохранители ULTRA-QUICK ETI для защиты полупроводников

Сверхбыстродействующие плавкие предохранители ULTRA-QUICK от ETI предназначены для надежной защиты силовых полупроводниковых компонентов — тиристоров, диодов, IGBT-транзисторов — в преобразователях частоты, устройствах плавного пуска и промышленных выпрямителях. Они отличаются минимальным значением пропускаемой энергии I²t, высокой отключающей способностью и стабильными характеристиками на протяжении всего срока службы.

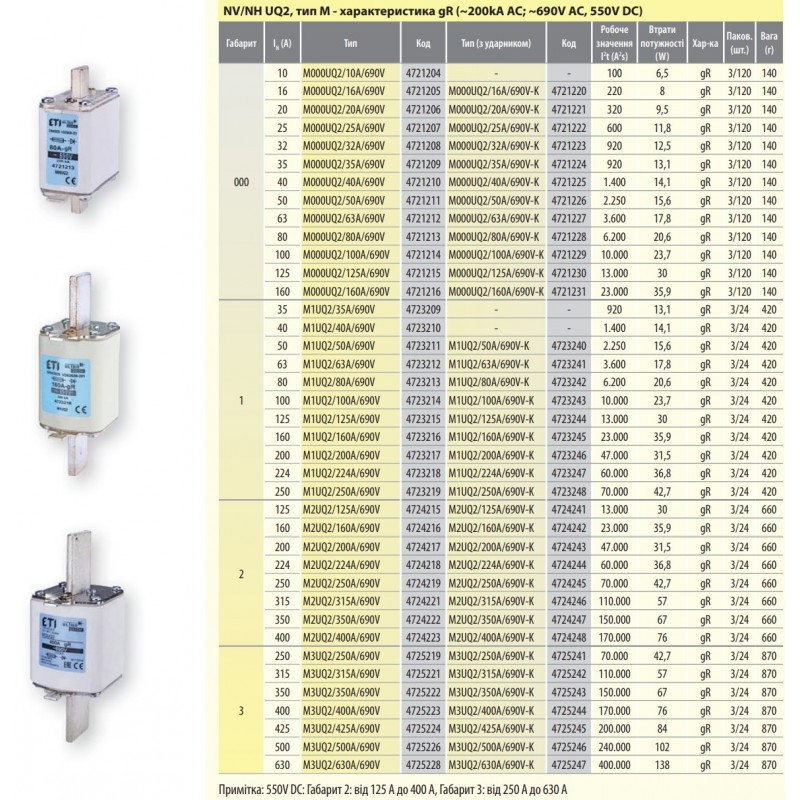

NV/NH UQ2, тип M, S — характеристика gR

Серия NV/NH UQ2 оптимально подходит для комплексной защиты полупроводников и кабельных линий в промышленных электроустановках.

Ключевые характеристики:

• Номинальное напряжение: до 690 В AC (габариты 000-3), до 500 В AC (габариты 4 и 4a)

• Отключающая способность: до 200 кА AC

• Характеристика gR: полный диапазон защиты — от перегрузок до токов короткого замыкания

Преимущества:

• Исполнение с визуальным индикатором срабатывания (тип M)

• Вариант с центральным бойком для передачи сигнала на микропереключатель (тип M-K)

• Габариты 4 и 4a (до 1600 А) устанавливаются в держатели PK4 или разъединители HVL 4a

NV/NH UQ U-N, тип M — характеристика aR / gR

Универсальная серия ULTRA-QUICK U-N со стандартными параметрами для широкого промышленного применения.

Технические параметры:

• Номинальное напряжение: до 690 В AC

• Отключающая способность: до 50 кА AC

Особенности серии:

• Сочетание характеристик aR (защита только от короткого замыкания) и gR (полная защита) в зависимости от номинального тока

• Рекомендуются для устройств плавного пуска и частотных преобразователей

• Скорость срабатывания — оптимальный баланс между сериями UQ1 и UQ01

NV/NH UQ1, тип M — характеристика aR

Серия NV/NH UQ1 — решение для высоковольтных и высокомощных полупроводниковых систем.

Основные параметры:

• Номинальное напряжение: до 1000 В AC

• Отключающая способность: до 200 кА AC

Преимущества:

• Сверхбыстрая характеристика aR — мгновенное размыкание цепи при коротком замыкании

• Наивысшая скорость срабатывания среди всех серий ULTRA-QUICK

• Минимальное значение I²t, критически важное для защиты чувствительных силовых модулей

NV/NH UQ 01 / UQ 02, тип M — характеристика aR

Серии UQ01 и UQ02 применяются для защиты полупроводниковых устройств в сетях среднего напряжения.

Характеристики:

• Номинальное напряжение: до 690 В AC

• Отключающая способность: до 200 кА AC

Особенности:

• Характеристика aR — эффективная защита от токов короткого замыкания

• UQ01 обладает более высокой скоростью срабатывания по сравнению с UQ02

• Посеребренные медные ножи и керамический корпус обеспечивают низкие потери мощности и высокую термостойкость

Общие преимущества предохранителей ETI ULTRA-QUICK

• Высокая отключающая способность — до 200 кА

• Минимальные потери энергии и низкое значение I²t

• Плавкий элемент из чистого серебра обеспечивает стабильность и точность характеристик

• Надежная защита полупроводникового оборудования в промышленных электрических системах
