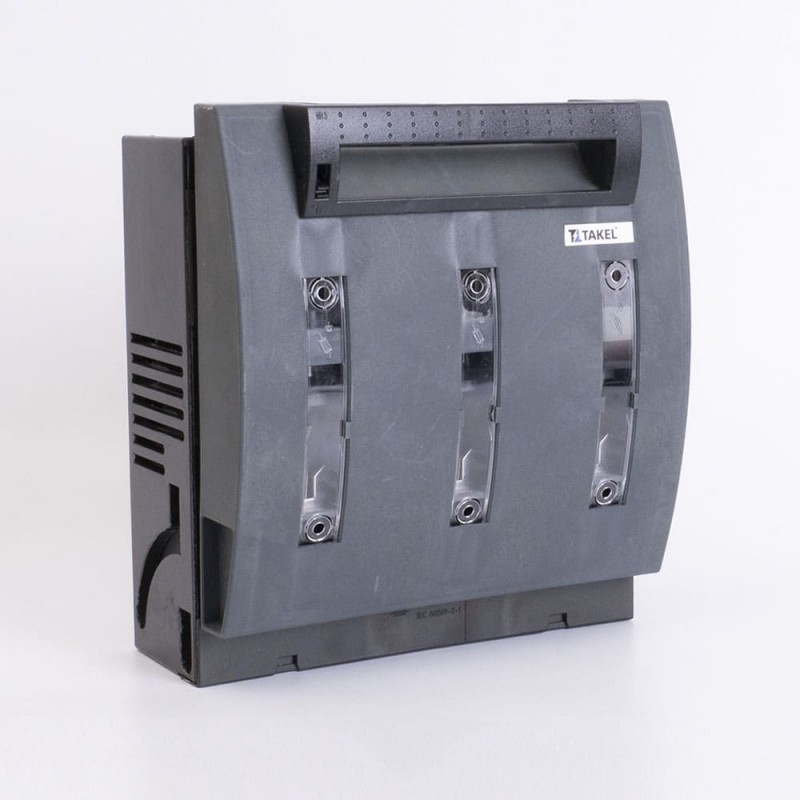

510491 - Горизонтальный блок рубильник на панель 3P In-160 A, NH-00, 690 В АС, TAKEL

Описание 510491 - Горизонтальный блок рубильник на панель 3P In-160 A, NH-00, 690 В АС, TAKEL

Выключатели-разъединители откидного типа Takel FSO-17

Выключатели-разъединители серии FSO-17 Takel — это компактные планочные рубильники с держателями плавких предохранителей, предназначенные для ручного отключения и безопасной изоляции электрических цепей. Устройства широко применяются во вводно-распределительных устройствах (ВРУ), распределительных шкафах и щитах управления однофазных и трехфазных сетей переменного тока.

Назначение и область применения

Выключатели-разъединители FSO-17 используются для:

• ручного включения и отключения силовых линий;

• безопасного обслуживания электроустановок с видимым разрывом цепи;

• защиты оборудования от токов короткого замыкания и перегрузок при использовании плавких предохранителей NT/NH;

• применения в промышленных и коммерческих электроустановках.

Конструктивные особенности и преимущества FSO-17

Видимый и безопасный разрыв цепи

Откидная крышка обеспечивает физический разрыв контактов, что значительно повышает уровень безопасности при техническом обслуживании и ремонте.

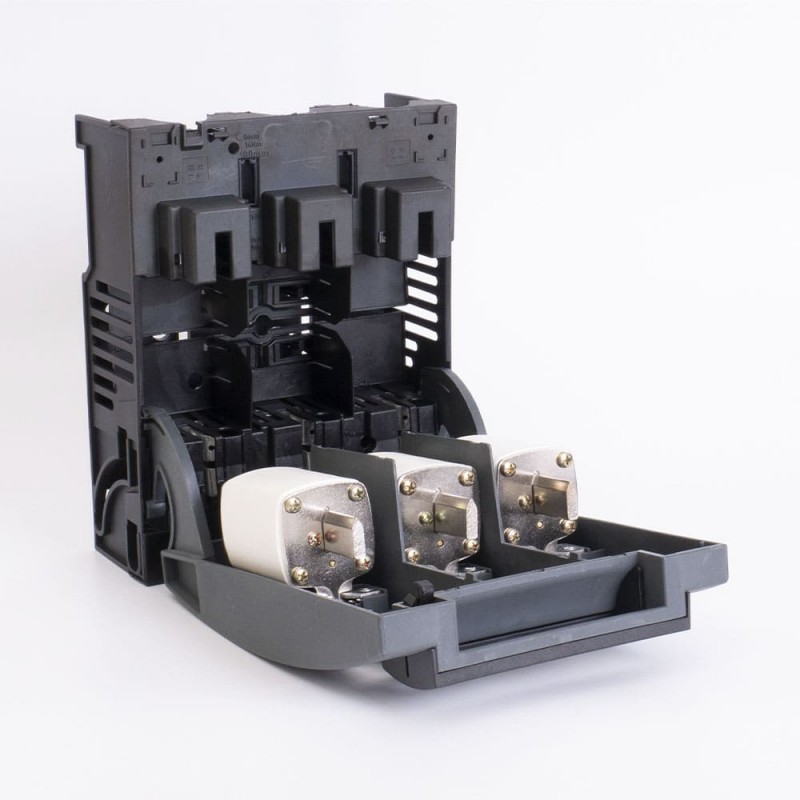

Встроенные держатели предохранителей

Держатели плавких вставок NT/NH интегрированы в откидную часть корпуса (предохранители приобретаются отдельно).

Повышенная безопасность эксплуатации

• корпус из термостойкого негорючего пластика;

• закрытая конструкция со степенью защиты IP20;

• блокировка и замок для предотвращения случайного или несанкционированного открытия;

• защита персонала от прикосновения к токоведущим частям.

Контроль без демонтажа

Наличие измерительного отверстия позволяет проверять электрические параметры без разборки устройства и отключения оборудования.

Технические характеристики выключателей-разъединителей FSO-17

• Номинальное напряжение: до 690 В AC

• Категории применения: AC-21B, AC-22

• Степень защиты корпуса: IP20

• Температурный диапазон: от –25 °C до +70 °C

Типоразмеры и номинальные токи

Преимущества использования Takel FSO-17

• компактная альтернатива классическим рубильникам с предохранителями;

• экономия места в распределительном щите;

• высокий уровень оперативной и сервисной безопасности;

• совместимость с распространёнными плавкими вставками NT/NH;

• надежная работа в промышленных условиях.

Важно

Плавкие предохранители NT/NH подбираются отдельно и должны соответствовать номинальному току защищаемой линии и условиям эксплуатации.
