83020124 - Ограничитель перенапряжения тип 2 (УЗИП) STPT2-40K320V-2P, 2P, 40 кА, 320 В AC, Mersen

Описание 83020124 - Ограничитель перенапряжения тип 2 (УЗИП) STPT2-40K320V-2P, 2P, 40 кА, 320 В AC, Mersen

Описание серии Surge-Trap® Pluggable STPT2

Серия Surge-Trap® Pluggable STPT2 от Mersen — современные устройства защиты от перенапряжений (УЗИП) Тип 2 / Класс II, предназначенные для эффективного отвода импульсных и коммутационных перенапряжений в сетях переменного тока.

Оборудование соответствует международным стандартам EN/IEC 61643-11 и имеет сертификацию UL 1449 (5-е издание), что гарантирует высокую надёжность и безопасность эксплуатации.

Устройства серии STPT2 применяются:

• как второй уровень защиты в электрощите после УЗИП Тип 1;

• как первый уровень защиты для объектов без внешней системы молниезащиты и без риска прямого удара молнии.

Основные технические характеристики STPT2

Устройства серии STPT2 сочетают компактные размеры и высокие электрические показатели:

• Максимальный разрядный ток (Imax): до 40 кА (импульс 8/20 мкс) на фазу

• Номинальный разрядный ток (In): 20 кА (8/20 мкс)

• Номинальное напряжение (Un): от 48 В до 690 В AC (в зависимости от модели)

• Время срабатывания: ≤ 25 нс

• Системы заземления: TT, TN‑S, TN‑C, IT

• Рабочая температура: от –40 °C до +85 °C

• Степень защиты корпуса: IP20

Ключевые преимущества серии Surge-Trap® STPT2

• Сменные картриджи (Pluggable):
  Модульная конструкция позволяет быстро заменять отработанный картридж без демонтажа всего устройства и без отключения щита от монтажной рейки.

• Механическое кодирование модулей:
  Специальная система кодирования исключает установку картриджа с неправильным рабочим напряжением.

• Индикация состояния и дистанционный контроль:

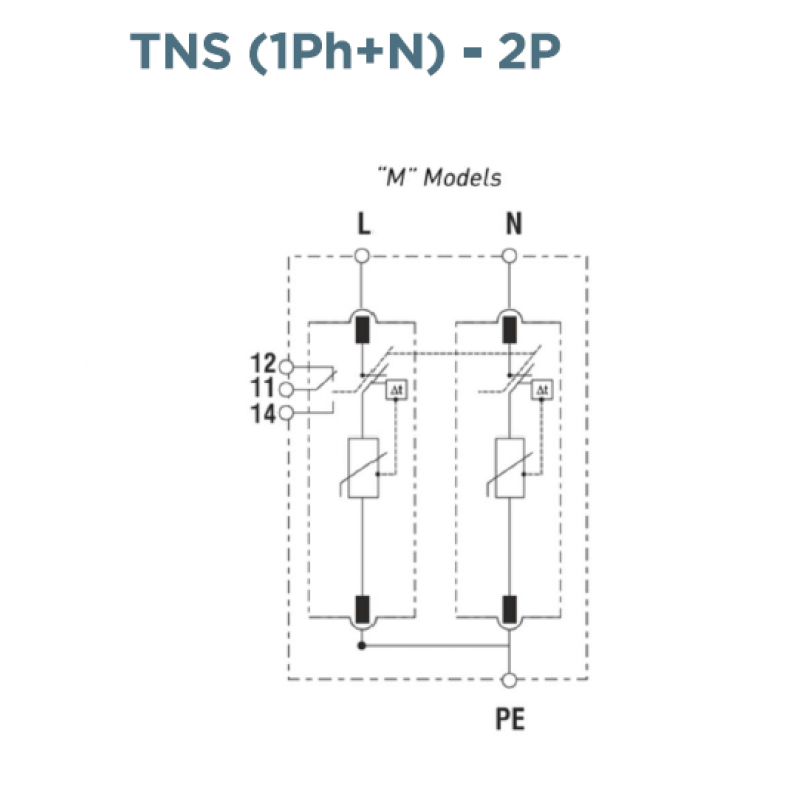

  Устройства оснащены визуальными индикаторами ресурса. Модели с маркировкой M поддерживают подключение дистанционной сигнализации о срабатывании.

• Гибкий монтаж:
  Реверсивная шасси позволяет подводить кабели как сверху, так и снизу, что упрощает интеграцию в любые электрощиты.

• Стандартная установка:
  Монтаж осуществляется на DIN-рейку без использования специальных инструментов.

Сферы применения

Ограничители перенапряжений STPT2 широко используются в:

• промышленных системах и автоматизации;

• коммерческих и жилых зданиях;

• телекоммуникационных сетях и дата-центрах (ЦОД);

• системах наружного LED‑освещения;

• водоочистных и насосных станциях;

• объектах возобновляемой энергетики (солнечные и ветровые электростанции).

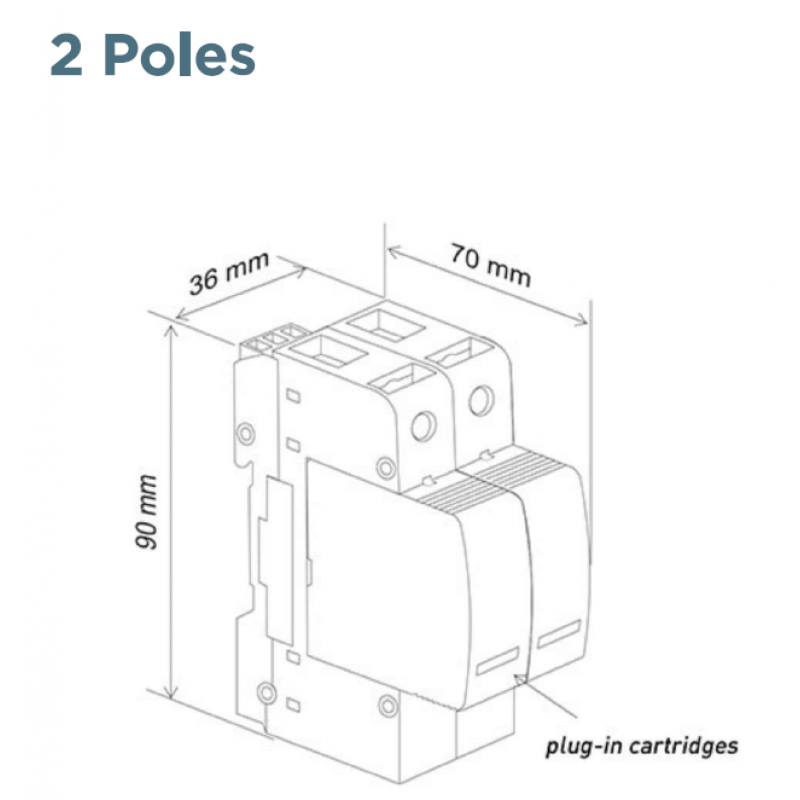

Габаритные размеры

В зависимости от количества полюсов устройства имеют следующую ширину:

• 1 полюс: 18 мм

• 2 полюса: 36 мм

• 3 полюса: 54 мм

• 4 полюса: 72 мм

Общие размеры для всех моделей:

• Высота: 90 мм

• Глубина: 70 мм

Компактный формат позволяет эффективно использовать пространство в распределительных щитах.

Вывод

Серия Surge-Trap® Pluggable STPT2 — надёжное решение для защиты электрических сетей от перенапряжений, которое сочетает высокую разрядную способность, удобство обслуживания и соответствие международным стандартам безопасности. Эти устройства оптимально подходят как для промышленных объектов, так и для коммерческих и жилых систем электроснабжения.
