83020138 - Ограничитель перенапряжения тип 2 (УЗИП) STPT2-40K600V-YPV, 2P, 40 кА, 600 В DC, Mersen

Описание 83020138 - Ограничитель перенапряжения тип 2 (УЗИП) STPT2-40K600V-YPV, 2P, 40 кА, 600 В DC, Mersen

Устройства защиты от перенапряжений Surge-Trap® Pluggable T2 - YPV от Mersen

Surge-Trap® Pluggable T2 - YPV — надежные устройства защиты от импульсных перенапряжений (УЗИП), специально разработанные для фотоэлектрических систем (PV) и систем накопления энергии. Конструкция предусматривает монтаж на DIN-рейку и сменные картриджи, что позволяет быстро заменять модули без демонтажа всего устройства.

Основные преимущества

• Высокий уровень защиты электрооборудования от перенапряжений

• Удобный монтаж на DIN-рейку и быстрая замена картриджей

• Визуальная индикация состояния и возможность дистанционного сигнала (опционально)

• Подходит для PV‑систем, систем накопления и промышленных объектов

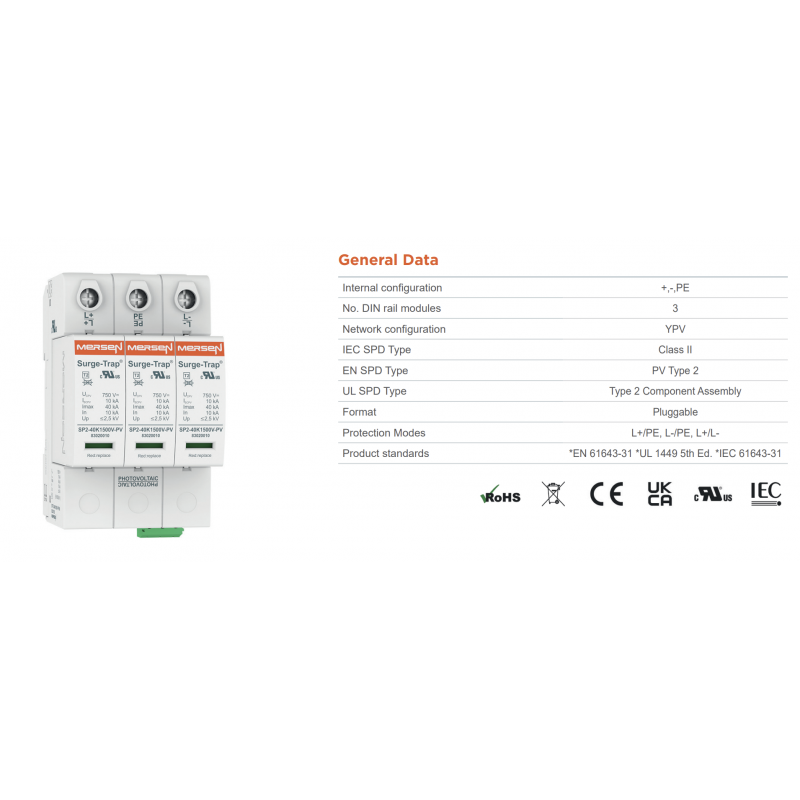

Технические характеристики

Электрические параметры

• Класс защиты: Class II / Type 2 (PV, IEC/EN)

• Номинальное рабочее напряжение: 600 V, 1000 V или 1500 V DC (в зависимости от модели)

• Номинальный разрядный ток: 15–20 кА

• Максимальный разрядный ток: 40 кА

• Ток короткого замыкания: 10 кА

• Время срабатывания: ≤ 25 нс

Конструкция и режимы защиты

• Конфигурация сети: YPV (триполюсная: L+, L-, PE)

• Режимы защиты: L+/PE, L-/PE, L+/L-

• Система отключения: динамическое термическое разъединение с открытой цепью (OCM)

• Индикация состояния: "Зелёный – ОК / Не зелёный – заменить"

• Модели с индексом M оснащены микропереключателем для дистанционного сигнала

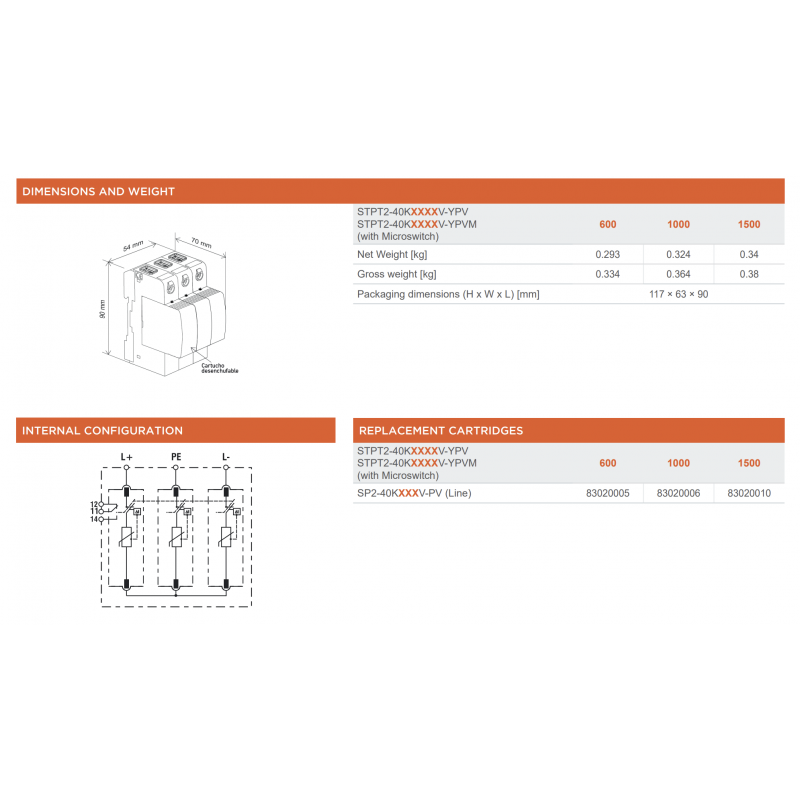

Физические и механические параметры

• Габариты: 54 мм (ширина), 90 мм (высота), 70 мм (глубина)

• Материал корпуса: PA66 CT1, UL94 V-0, огнестойкий

• Степень защиты: IP20

• Температурный режим: от -40°C до +85°C

• Монтаж проводов: жесткие 6–35 мм², гибкие 6–25 мм²

Модели и коды для заказа

Применение:

• Солнечные станции и PV‑системы

• Системы накопления энергии

• Промышленные электроустановки
