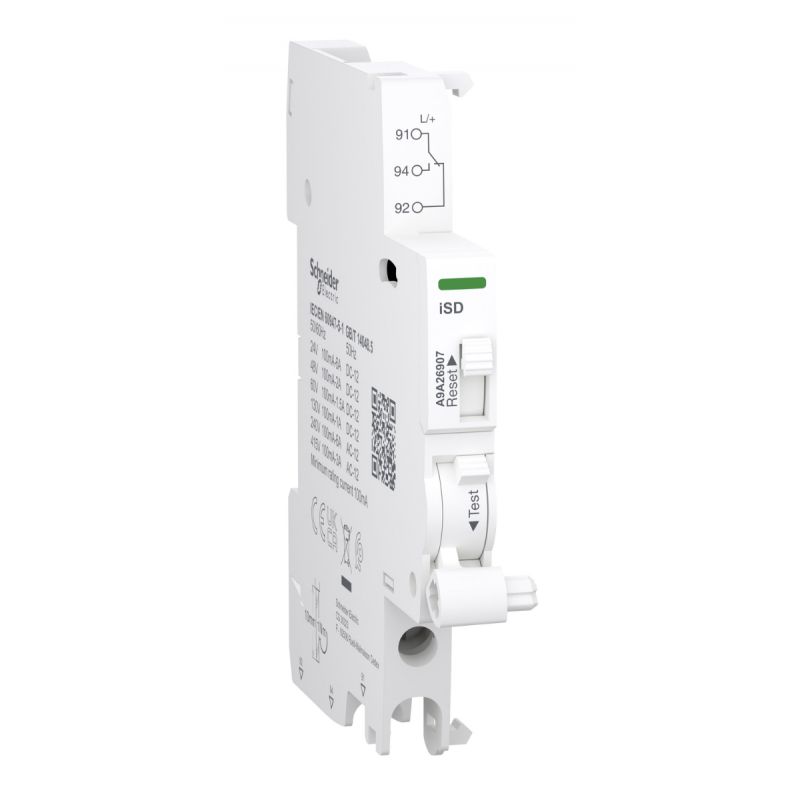

A9A26907 - Дополнительный контакт iSD (100 мА…6 А) 1 C/O для iC60N, iC60H, iID, iDPN Vigi, iSW, Schneider Electric

Описание A9A26907 - Дополнительный контакт iSD (100 мА…6 А) 1 C/O для iC60N, iC60H, iID, iDPN Vigi, iSW, Schneider Electric

Дополнительные контакты и расцепители для автоматических выключателей Acti9

Дополнительные контакты и расцепители серии Schneider Electric Acti9 — это функциональные модули, которые расширяют возможности управления, сигнализации и автоматизации автоматических выключателей. Они позволяют интегрировать автоматы в системы мониторинга, обеспечивать дистанционное управление и дополнительную защиту электрических цепей в жилых, коммерческих и промышленных установках.

 Расцепители (iMX, iMN, iMNs, IMSU, IMNX)

Расцепители выполняют функцию дистанционного отключения автоматического выключателя при подаче управляющего напряжения. Модели отличаются номинальными напряжениями и назначением:

• iMX — расцепители минимального напряжения (100–415 В~, 48 В~, 12–24 В~).
  Артикулы: A9A26476, A9A26478, А9А26946, A9A26947, A9A26948.

• iMN / iMNs — независимые расцепители (220–240 В~, 48 В~).
  Артикулы: A9A26960, A9A26961, A9A26963.

• IMSU — дистанционный отключающий модуль для управления автоматами (230 В~).
  Артикул: A9A26500.

• IMNX — дополнительные модули отключения для Acti9 (220–240 В AC, 380–440 В AC).
  Артикулы: A9A26969, A9A26971.

Эти модули применяются для аварийного отключения линий, интеграции в системы пожарной безопасности, АСУ, охранные системы и удалённое управление.

 Дополнительные контакты (iOF, iSD, iOF+SD)

Дополнительные контакты обеспечивают сигнализацию состояния автоматического выключателя и передают данные в системы контроля.

• iOF — индикация положения «включено/выключено».
  Артикулы: A9A26904, A9A26914.

• iSD — индикация срабатывания (trip).
  Артикулы: A9A26907, A9A26917.

• Комбинированные модули (iOF+SD) — одновременный контроль состояния и аварийного отключения.
  Артикулы: A9A26897, A9A26909, A9A26919.

Их используют в щитах автоматики, системах диспетчеризации, мониторинга энергопотребления и в любых проектах, где важен контроль линий.

 Дополнительные модули безопасности

• A9A26970 — Навесная блокировка iC60/iID
  Обеспечивает защиту от случайного включения/отключения и позволяет установить замок для ограничения доступа.

 Преимущества модулей Acti9

• Полная совместимость с автоматами Schneider Electric Acti9 (iC60, iID, и др.)

• Быстрый и безопасный монтаж без изменения конструкции выключателя

• Соответствие международным стандартам IEC

• Возможность интеграции в BMS/SCADA, охранные и пожарные системы

• Расширение функциональности стандартных автоматических выключателей

  [In] номинальный ток

  0,1…6 А на 24…240 В, переменный ток 50/60 Гц

  0,1…3 А на 415 В, переменный ток 50/60 Гц

  0,1…6 А на 24 В, постоянный ток

  0,1…2 А на 48 В, постоянный ток

  0,1…1,5 А на 60 В, постоянный ток

  0,1…1 А на 130 В, постоянный ток
