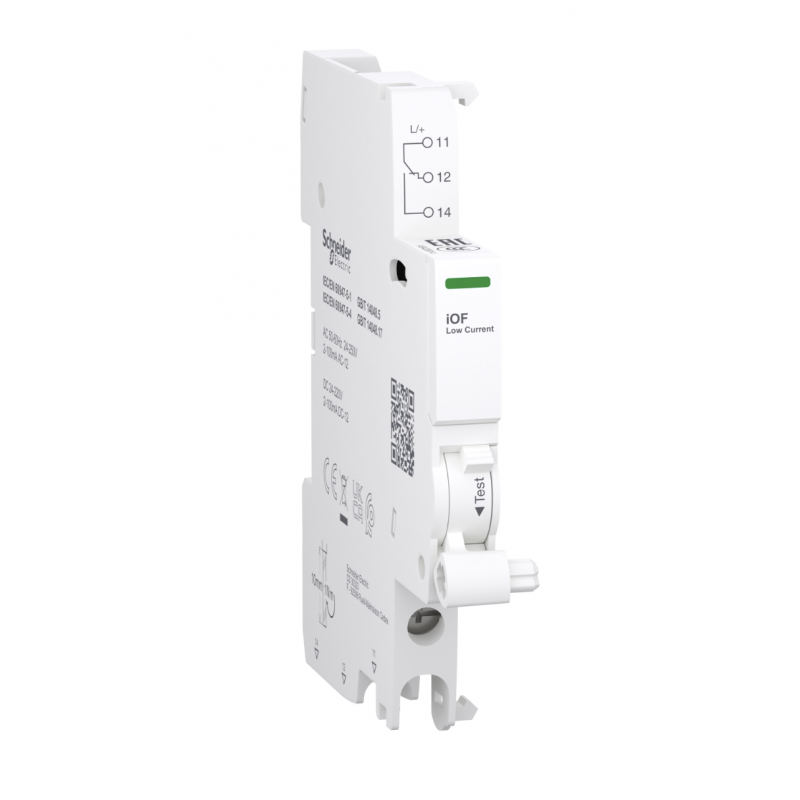

A9A26914 - Дополнительный контакт iOF (2 мА…100 мА) 1 C/O для iC60N, iC60H, iID, iDPN Vigi, iSW, Schneider Electric

Описание A9A26914 - Дополнительный контакт iOF (2 мА…100 мА) 1 C/O для iC60N, iC60H, iID, iDPN Vigi, iSW, Schneider Electric

Дополнительные контакты и расцепители для автоматических выключателей Acti9

Дополнительные контакты и расцепители серии Schneider Electric Acti9 — это функциональные модули, которые расширяют возможности управления, сигнализации и автоматизации автоматических выключателей. Они позволяют интегрировать автоматы в системы мониторинга, обеспечивать дистанционное управление и дополнительную защиту электрических цепей в жилых, коммерческих и промышленных установках.

 Расцепители (iMX, iMN, iMNs, IMSU, IMNX)

Расцепители выполняют функцию дистанционного отключения автоматического выключателя при подаче управляющего напряжения. Модели отличаются номинальными напряжениями и назначением:

• iMX — расцепители минимального напряжения (100–415 В~, 48 В~, 12–24 В~).
  Артикулы: A9A26476, A9A26478, А9А26946, A9A26947, A9A26948.

• iMN / iMNs — независимые расцепители (220–240 В~, 48 В~).
  Артикулы: A9A26960, A9A26961, A9A26963.

• IMSU — дистанционный отключающий модуль для управления автоматами (230 В~).
  Артикул: A9A26500.

• IMNX — дополнительные модули отключения для Acti9 (220–240 В AC, 380–440 В AC).
  Артикулы: A9A26969, A9A26971.

Эти модули применяются для аварийного отключения линий, интеграции в системы пожарной безопасности, АСУ, охранные системы и удалённое управление.

 Дополнительные контакты (iOF, iSD, iOF+SD)

Дополнительные контакты обеспечивают сигнализацию состояния автоматического выключателя и передают данные в системы контроля.

• iOF — индикация положения «включено/выключено».
  Артикулы: A9A26904, A9A26914.

• iSD — индикация срабатывания (trip).
  Артикулы: A9A26907, A9A26917.

• Комбинированные модули (iOF+SD) — одновременный контроль состояния и аварийного отключения.
  Артикулы: A9A26897, A9A26909, A9A26919.

Их используют в щитах автоматики, системах диспетчеризации, мониторинга энергопотребления и в любых проектах, где важен контроль линий.

 Дополнительные модули безопасности

• A9A26970 — Навесная блокировка iC60/iID
  Обеспечивает защиту от случайного включения/отключения и позволяет установить замок для ограничения доступа.

 Преимущества модулей Acti9

• Полная совместимость с автоматами Schneider Electric Acti9 (iC60, iID, и др.)

• Быстрый и безопасный монтаж без изменения конструкции выключателя

• Соответствие международным стандартам IEC

• Возможность интеграции в BMS/SCADA, охранные и пожарные системы

• Расширение функциональности стандартных автоматических выключателей

  [In] номинальный ток

  2…100 мА на 24…240 В, переменный ток 50/60 Гц

  2…100 мА на 24 В, постоянный ток

  2…100 мА на 48 В, постоянный ток

  2…100 мА на 60 В, постоянный ток

  2…100 мА на 130 В, постоянный ток

  2…100 мА на 220 В, постоянный ток
