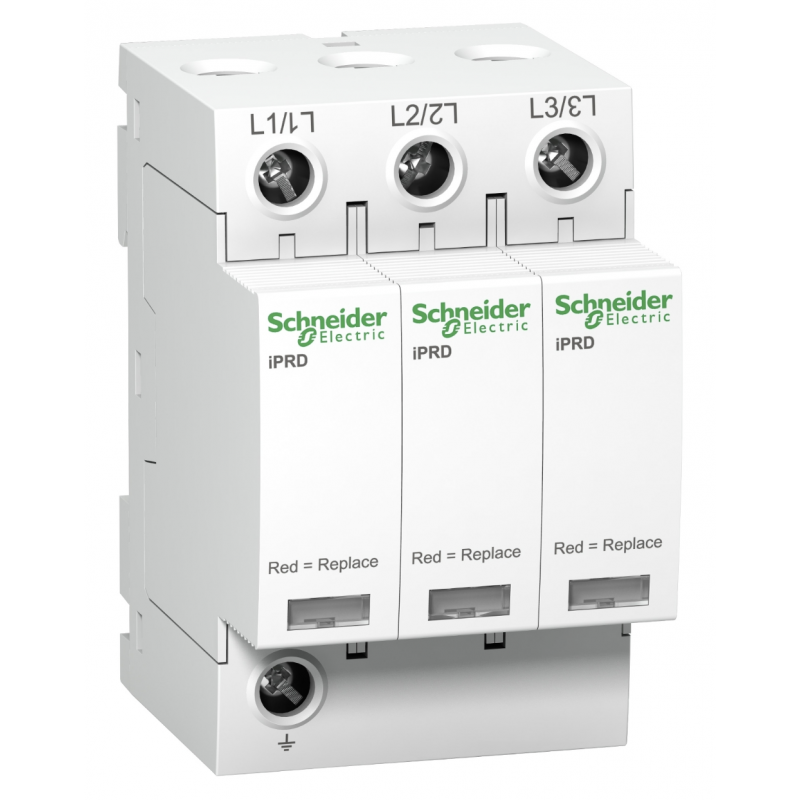

A9L08300 - Ограничитель перенапряжения тип 2+3 (УЗИП) Acti9 iPRD8, 3P, 8 кА, 350 В AC, Schneider Electric

Описание A9L08300 - Ограничитель перенапряжения тип 2+3 (УЗИП) Acti9 iPRD8, 3P, 8 кА, 350 В AC, Schneider Electric

Ограничители перенапряжения Schneider Electric Acti9 — надежная защита электроустановок от импульсных перенапряжений

Ограничители импульсных перенапряжений (УЗИП) серии Acti9 (iQuick PRD и iPRD) предназначены для эффективной защиты электрооборудования от грозовых разрядов и коммутационных перенапряжений в сетях низкого напряжения 230/400 В.

Устройства применяются в жилых, коммерческих и промышленных объектах и соответствуют международному стандарту IEC 61643-11.

Серия iQuick PRD — УЗИП со встроенным разъединителем

Серия iQuick PRD оснащена встроенным автоматическим разъединителем, что исключает необходимость установки внешнего защитного аппарата и позволяет существенно сэкономить место в распределительном щите.

Основные преимущества iQuick PRD:

• Тип защиты: Тип 2 (первичная) и Тип 2/3 (вторичная каскадная защита).

• Технология iQuick: полностью готовое к подключению устройство с визуальной индикацией состояния.

• Сменные картриджи: быстрая замена без демонтажа всего модуля.

• Индикация ресурса: фронтальный индикатор (белый — норма, красный — требуется замена).

Модельный ряд iQuick PRD:

• iQuick PRD40r — для зон высокого риска (40 кА / 20 кА).

• iQuick PRD20r — для среднего уровня риска (20 кА / 5 кА).

• iQuick PRD8r — вторичная защита чувствительного оборудования (устанавливается каскадно при расстоянии более 10 м).

Серия iPRD — модульные УЗИП со сменными картриджами

Устройства серии iPRD обеспечивают максимальную гибкость применения и совместимы со всеми основными системами заземления: TT, TN-S, TN-C, IT.

Первичная защита (Тип 2):

• iPRD65 — для очень высокого уровня грозовой опасности, ток разряда до 65 кА.

• iPRD40(r) — высокий уровень риска, до 40 кА.

• iPRD20(r) — средний уровень риска, до 20 кА.

Вторичная защита (Тип 2/3):

• iPRD8(r) — защита конечных потребителей и чувствительной электроники.

Дистанционная сигнализация:

Модели с индексом «r» оснащены сухими контактами для передачи сигнала о необходимости замены картриджа на систему диспетчеризации или АСУ.

Сравнительная таблица выбора УЗИП Acti9

Преимущества УЗИП Acti9

• Высокий уровень безопасности — полное соответствие стандарту IEC 61643-11.

• Простое обслуживание — быстрая замена сменных картриджей без отключения питания.

• Надежная защита нейтрали — специальные картриджи (Neutral-350 / iPRD Neutral) для всех типов сетей.

• Компактность монтажа — серия iQuick не требует внешнего предохранителя.

• Удаленный контроль состояния — благодаря сухим контактам в версиях «r».

Рекомендации по установке

Для максимальной эффективности ограничитель перенапряжения должен устанавливаться как можно ближе к защищаемому оборудованию.
Если расстояние между первичным УЗИП в распределительном щите и нагрузкой превышает 10 метров, рекомендуется установка дополнительного устройства вторичной защиты — iQuick PRD8r или iPRD8.
