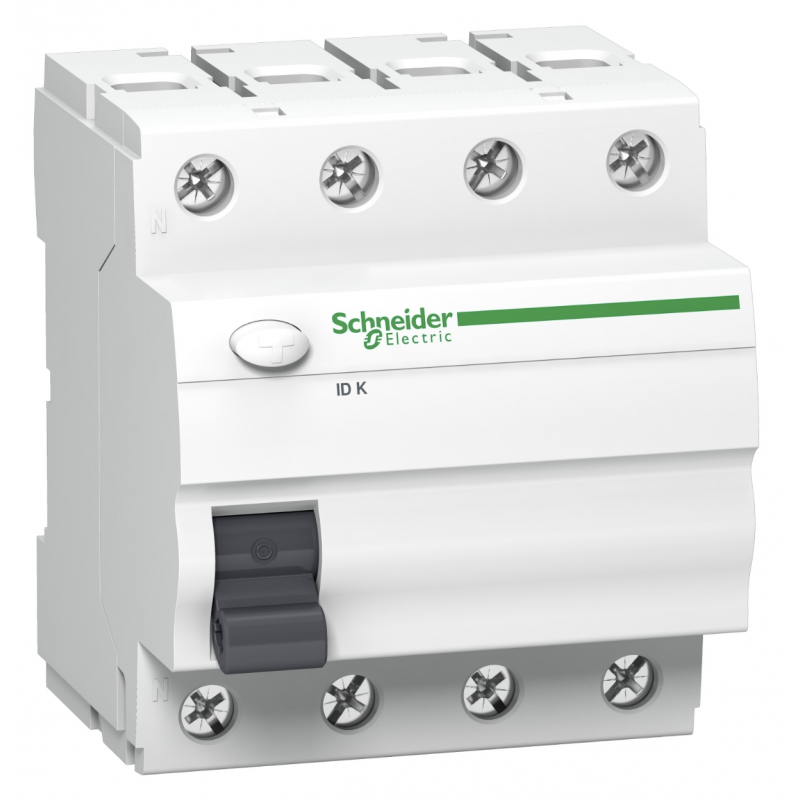

A9Z01463 - Дифференциальный выключатель нагрузки (УЗО) iD K, 4P In-63А, 30mA, Тип A, 10kA, Schneider Electric

Описание A9Z01463 - Дифференциальный выключатель нагрузки (УЗО) iD K, 4P In-63А, 30mA, Тип A, 10kA, Schneider Electric

УЗО Acti9 iD K Bi-Connect (тип AC) — компактная и надёжная защита от утечки тока

Устройства защитного отключения серии Schneider Electric Acti9 iD K Bi-Connect предназначены для повышения безопасности в бытовых, коммерческих и промышленных электросетях. Завдяки компактному форм-фактору, універсальним клемам та високій надійності, ці УЗО підходять для сучасних електрощитів будь-якого рівня складності.

 Основные функции и преимущества

• Защита от поражения током при прямом контакте (30 мА)

• Защита от непрямого контакта и повреждённой изоляции (300 мА)

• Противопожарная функция — предотвращение возгораний, вызванных утечкой

• Bi-Connect-клеммы для швидкого підключення шиною або проводом

• Визуальная индикация утечки тока на передней панели

• Кнопка TEST для регулярной проверки работоспособности

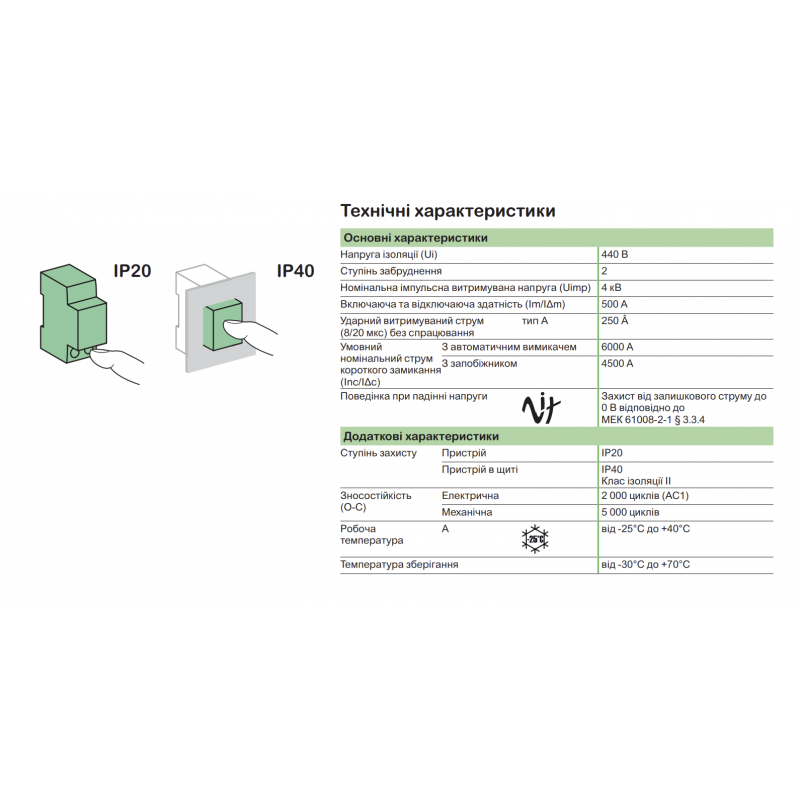

 Технические характеристики

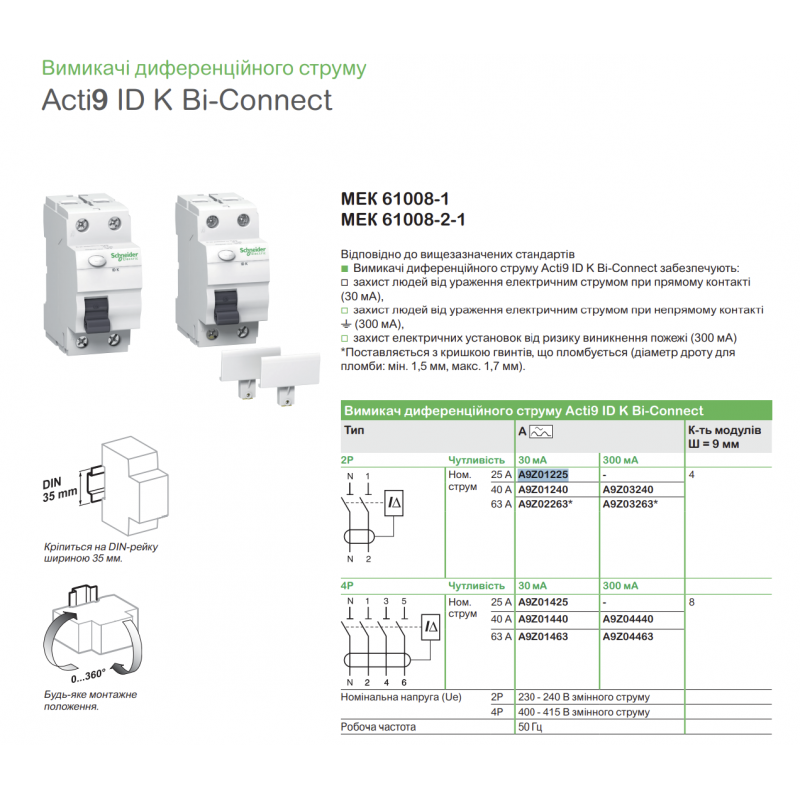

• Номинальное напряжение (Ue):

  • 2P: 230–240 В AC

  • 4P: 400–415 В AC

• Частота: 50 Гц

• Условный ток короткого замыкания:

  • 6 кА (при использовании с автоматом)

  • 4,5 кА (при использовании с предохранителем)

• Импульсная выдерживаемая напряженность (Uimp): 4 кВ

• Ударный ток тип A (8/20 мкс): до 250 А без срабатывания

• Электрическая износостойкость: 2 000 циклов

• Механическая износостойкость: 5 000 циклов

• Диапазон рабочих температур: –25°C … +40°C

• Хранение: –30°C … +70°C

• Степень защиты:

  • IP20 — корпус

  • IP40 — внутри щитка

• Класс изоляции: II

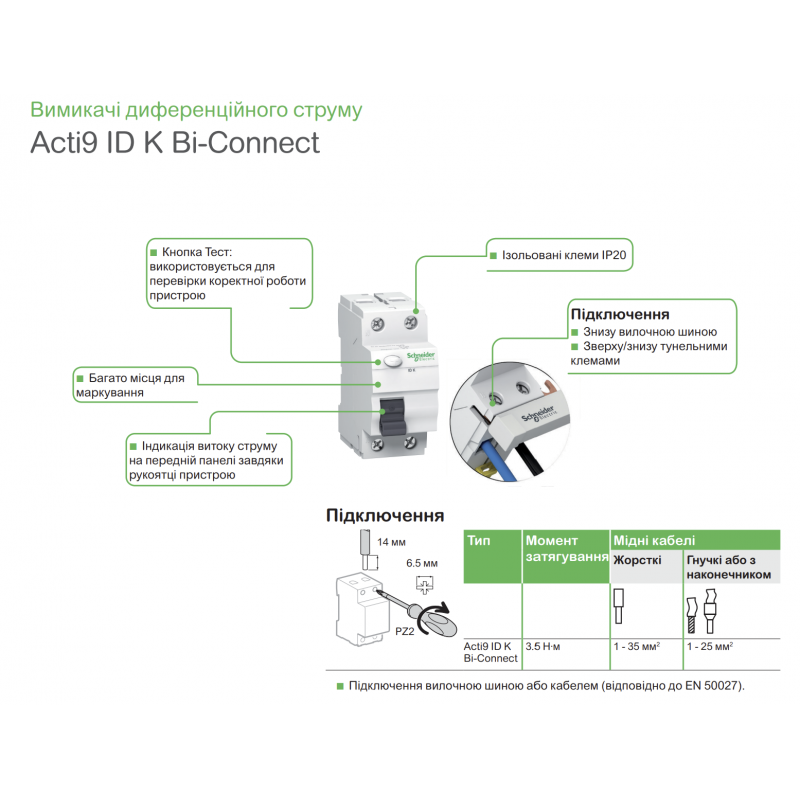

 Подключение и монтаж

• Bi-Connect: подключение вилочной шины снизу либо проводами сверху/снизу

• Клеммы: безопасные, с изоляцией (IP20)

• Момент затяжки: 3,5 Н·м

• Допустимые кабели:

  • Жёсткие: 1–35 мм²

  • Гибкие и с наконечником: 1–25 мм²

• Установка: на DIN-рейку 35 мм

• Монтажное положение: любое

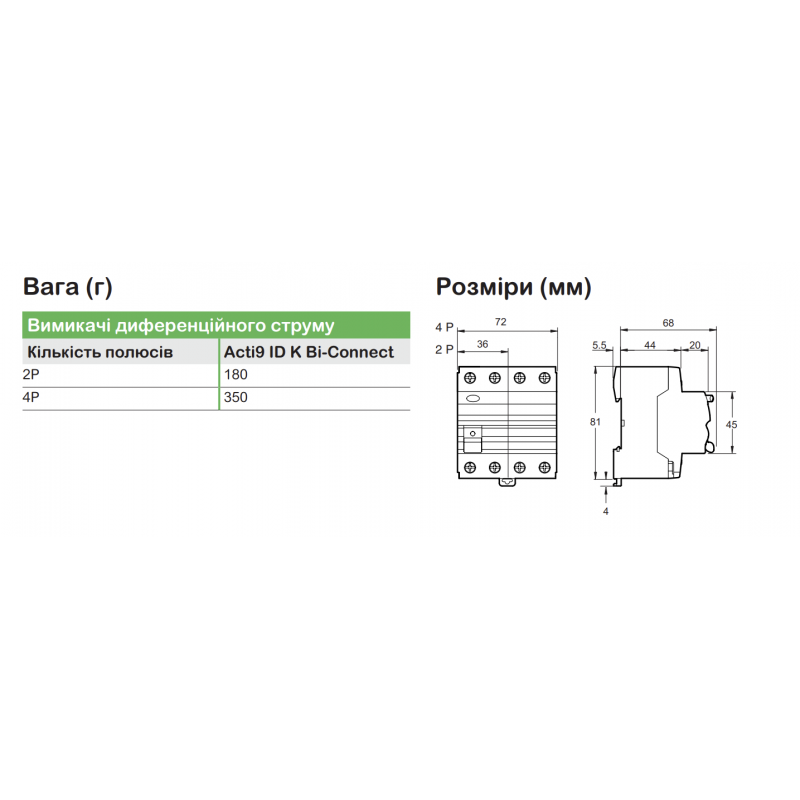

 Габариты и масса
