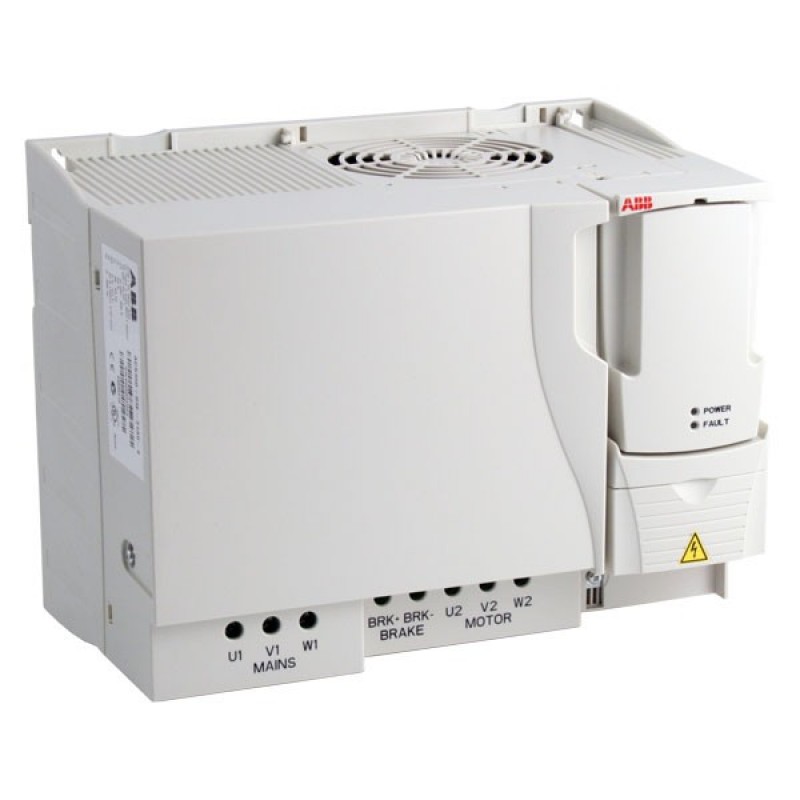

(ACS355-03E-44A0-4) Преобразователь частоты ABB ACS355, P=22кВт Uвх=3Фх380В/Uвых=3Фх380В
Области применения Приводы AББ для механизмов общего назначения разработаны для применения в самых разнообразных машинах и механизмах. Приводы идеально подходят для использования в пищевой промышленности, для обработки материалов, в текстильной, полиграфической,деревообрабатывающей промышленности и в производстве резины и пластмасс.
Особенности:
− Исключительно компактные приводы и унифицированная конструкция
− Быстрый ввод в эксплуатацию с помощью прикладных макросов и интеллектуальных панелей управления
− Стандартная встроенная функция безопасного сброса момента в соответствии с SIL3
− Без датчиковое векторное управление
− Встроенный тормозной прерыватель
− Исполнения с высокой степенью защиты для неблагоприятной рабоче среды
Основные характеристики | |
Серия | ACS355 |
Тип | Общепромышленные механизмы |
Выходной ток, А | 44 |
Максимальная мощность рассеивания, кВт | . |
Мощность двигателя, кВт | 22 |
Напряжение питания, В | 3Ф/380В |
Размер дисплея, дюйма | . |
Тип модуля | . |
Выходное напряжение, В | 3Ф/380 В |
Максимальный переходный ток, А | 66 в течении 60 с |
Частота питания, Герц | 50/60 Гц +/- 5% |
Выходная частота, Герц | 0,1 ... 600 Гц |
Перегрузочная способность | 150 % |
Встроенный потенциометр | Опция |
Встроенный ПЛК | Нет |
Тип двигателя | Асинхронный/Синхронные |
Панель программирования в комплекте с ПЧ | Опция |
Влажность | 5 ... 95% без конденсации |
Температура окружающего воздуха для работы | 10 ... 40 ° C / 50 ° C при снижении тока 10% на каждый ° C |
ЭМС-фильтр | Есть |
Тормозной модуль | Встроенный |
Встроенный вентилятор | Есть |
Протокол порта связи | Опция |
Степень защиты IP | IP20 без заглушки в верхней части |
Карты расширения | Modbus, Profibus, DeviceNetTM, LonWorks®, Ethernet (ModbusTCP, EtherNet/IPTM), CANopen®, EtherCAT®, PROFINET IO |
Вес, кг | 4,4 |

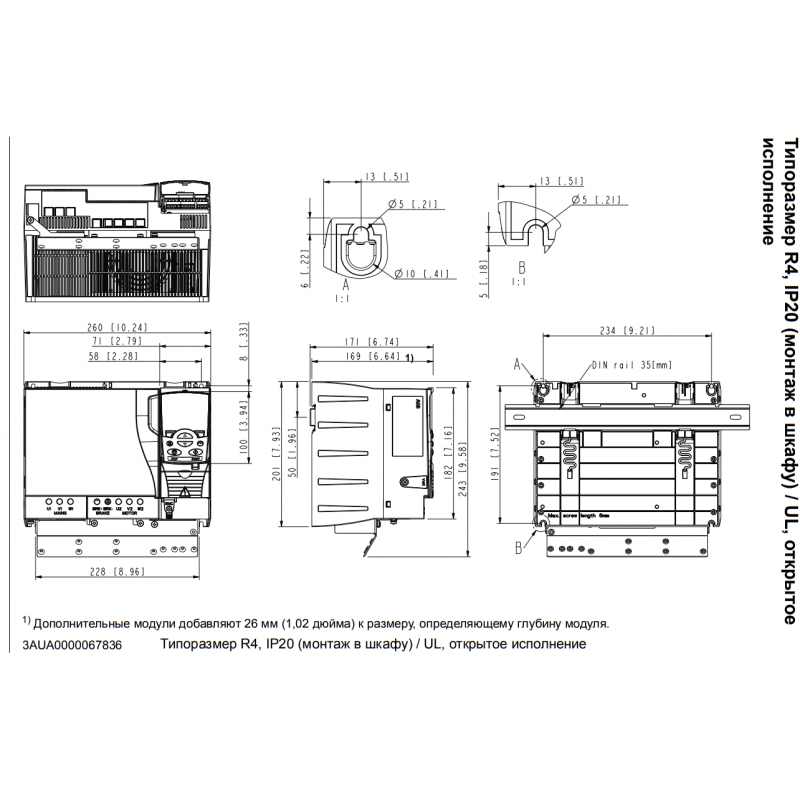

Габаритные размеры. (ВхШхГ), мм | 244х260х169 мм |
Страна (Бренд/Производство) | Шведско-Швейцарский/Финляндия |
Число и тип входов/выходов | |
Общее количество входов/выходов | . |
Число дискретных (транзисторных) выходов | 1 |
Число/Тип аналоговых входов | 1 (0-5(10)V или 0(4)-20mA) |
Число/Тип аналоговых выходов | 1 (0-10V или 0(4)-20mA) |
Число/Тип дискретных входов | 5 (NPN переход, 24 В DC, 8 мA/12 В DC, 4 мA) |
Число/Тип релейных выходов | 1 (250 В AC, 3 A / 30 В DC, 3 A) |
Закон управления асинхронным двигателем | |
Векторное управление потоком без датчика соотношение (SVC) | Есть |
Скалярное (V/f) соотношение напряжение/частота | Есть |
Защиты | |
От короткого замыкания | Есть |
Отключения Момента (STO) | Есть |
Перегрузка по току | Есть |
Пониженное и повышенное напряжение питающей сети | Есть |
Потеря фаз в трехфазной тепловой защите двигателя | Есть |
Тепловая защита двигателя и привода | Есть |
Промышленный миксер.
В применениях с использованием промышленного миксера приводы могут обеспечить высокий пусковой момент. Бесшумный режим управления увеличивает частоту коммутации привода до верхнего предела после пуска с повышенным моментом. В результате чего шум от работы привода снижается. Устройство FlashDrop позволяет быстро и безопасно сконфигурировать большое количество приводов для одинаковых миксерных применений.
Конвейер.
Производственные линии часто из нескольких отдельных процессов, на каждом из которых обычно используется конвейер. При этом конвейеры должны работать согласовано друг с другом для обеспечения требуемой производительности. Привод позволяет плавно запускать и останавливать конвейеры, снижая при этом механические перегрузки и затраты на обслуживание.
Упаковочная машина
Упаковочное производство часто требует наличия частотного привода для обеспечения высокой точности и цикличности процесса. ACS355 отлично подходит для использования в упаковочном производстве благодаря встроенным функциям и, вместе с тем, обеспечивает высокую точность процесса. Последовательное программирование позволяет приводу выполнять последовательность операций без использования внешнего контроллера. Встроенные функции - таймер, счетчик, управление внешним тормозом и журнал ошибок - как раз то, что необходимо упаковочной машине.
Линия розлива
Привод линии розлива должен обеспечивать высокую точность позиционирования бутылок при их наполнении. ACS355 идеально подходит для подобных применений, обеспечивая динамическую и статическую точность управления скоростью. В технологических процессах, связанных с перемещением жидкостей, можно также использовать приводы ACS355 с высоким классом защиты (IP66).
Намоточные машины
ACS355 обеспечивает высокую статическую точность управления скоростью. В технологии намотки очень важно точно поддерживать скорость вращения шпинделей во избежание обрывов наматываемого материала. С другой стороны, необходимо обеспечивать высокую точность линейной скорости перемещения материала, контролируя при этом заданную толщину или натяжение.
