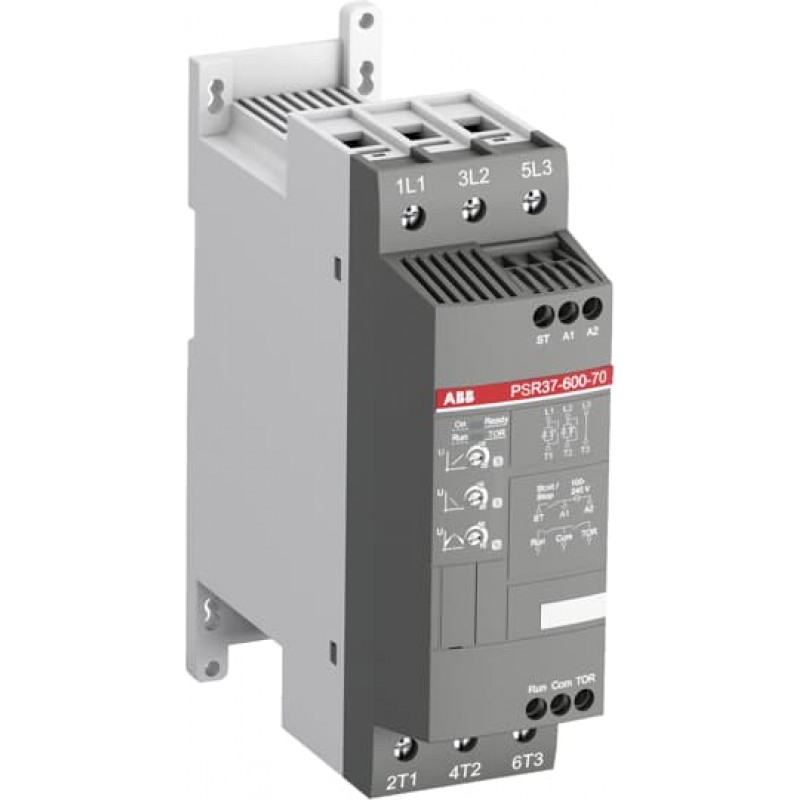

(1SFA896110R7000) Устройство плавного пуска PSR37-600-70, P=18,5 кВт, Uвх=3Фх380В, ABB
PSR – компактнаясерия
Устройства серии PSR являются самыми компактными устройствами плавного пуска компании АББ, миниатюрные габаритные размеры корпуса позволяют разработать наиболее компактное решение для управления электродвигателем с функциями плавного пуска и останова.Устройство плавного пуска PSR можно соединить с автоматом защиты электродвигателя при помощи дополнительного аксессуара, это позволит получить компактную сборку с прочной конструкцией для управления и защиты электродвигателя от токов короткого замыкания и перегрузки.
Для минимизации потерь энергии,обеспечения высокой надежности и более простого подключения, устройства плавного пуска серии PSR оснащаются встроенными шунтирующими контактами. Простая параметризация устройств плавного пуска обеспечивается за счет необходимости настройки всего трех потенциометров на фронтальной панели.Эти особенности гарантируют простую установку, настройку и удобство эксплуатации устройств плавного пуска PSR с обеспечением высокой надежности работы приводных механизмов.
Описание изделия
• Номинальное рабочее напряжение 208–600 В
• Номинальное напряжение управления 24 ВDC или 100–240 В AC
• Номинальный рабочий ток 3–105 A
• Температура эксплуатации от –25 до +60°C
• Встроенные шунтирующие контакты
• Настройка с помощью потенциометров
• Сигнальное реле для отображения состояния устройства
• Сигнальное реле TOR (окончание разгона)для PSR25 … PSR105
• Возможность подключения к промышленной шине FieldBus с использованием Profibus, Modbus, Devicenet или CANopen
• Установка на DIN-рейке для PSR3 … PSR45
• Установка на монтажную плату для всех типоразмеров
• Соединительные комплекты для установки cавтоматами защиты электродвигателей АББ серии MS
• Алгоритм, устраняющий DC-составляющую,позволяет улучшить эксплутационные характеристики электродвигателя при пуске и останове.
Удобство подключения
Устройства плавного пуска серии PSR от 3 до 45 A можно устанавливать на DIN-рейку, что обеспечивает удобство и быстроту монтажа. Все типоразмеры так же можно установить и на монтажную плату.
Простая настройка
Настройка устройств серии PSR выполняется на передней панели с помощью трех потенциометров с четкой маркировкой.
Встроенные шунтирующие контакты
Для минимизации потерь энергии,обеспечения высокой надежности и более простого подключения устройства плавного пуска серии PSR оснащены встроенными шунтирующими контактами. Благодаря пониженному тепловыделению устройства плавного пуска можно устанавливать в шкафах с высокой степенью защиты IP.
Применение для плавного останова насосов
Применение устройств плавного пуска серииPSR позволяет снижать воздействие гидравлического удара и обеспечивать более плавный останов по сравнению с пуском непосредственной подачей напряжения и использованием схемы «звезда-треугольник».
Установка с автоматами защиты электродвигателей
Устройства плавного пуска серии PSR всех типоразмеров легко подключаются к автоматам защиты электродвигателей серии MS с помощью специальных соединительных комплектов,при этом упрощается монтаж и подключение устройств.
Основные характеристики | |
Серия | PSR |
Тип | . |
Тип пуска | Пуск с постепенным увеличением напряжения |
Выходной ток, А | 37 |
Количество фаз | 3 |
Максимальная мощность рассеивания, кВт | . |
Мощность двигателя, кВт | 18.5 |
Напряжение питания, В | . |
Номинальное напряжение управления Us | 110..230 В AC |
Панель программирования в комплекте с УПП | Нет |
Продолжительность пуска | 20 сек не больше 10 раза без увеличения типоразмера УПП |
Рабочие питания, В | 200...690 В |
Размер дисплея, дюйма | . |
Специальная область применения продукта | Простые машины |
Теристоры | По 2-м фазам |
Тип модуля | . |
Частота питания, Герц | 50/60 Гц +/- 5% |
Тип двигателя | Асинхронный |
Температура окружающего воздуха для работы | –25 до +60 °C |
Встроенный вентилятор | Есть |
Протокол порта связи | Нет |
Степень защиты IP | IP20 |
Вес, кг | 1 |

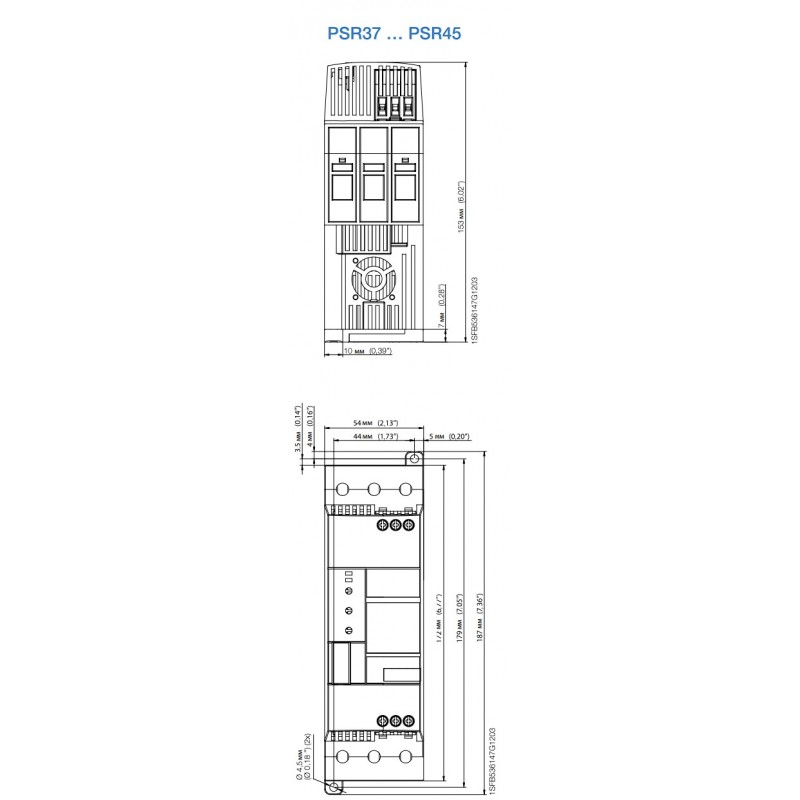

Габаритные размеры. (ВхШхГ), мм | 172х54х153 мм |
Страна (Бренд/Производство) | Швейцария / Китай |
Дополнительные функции | |
Встроенный байпас | Есть |
Регулировки | |
Время остановки | 1 - 20 сек |
Время разгона | 1 - 20 сек. |
Начальное напряжение | 40...70% |
Число и тип входов/выходов | |
Общее количество входов/выходов | . |
Число/Тип дискретных входов | 1 |
Число/Тип релейных выходов | 2 (250 В AC, 3 A / 30 В DC, 3,9 A/ 240 В AC, 0,5 A / 24 В AC/DC, 0,5 A) |
