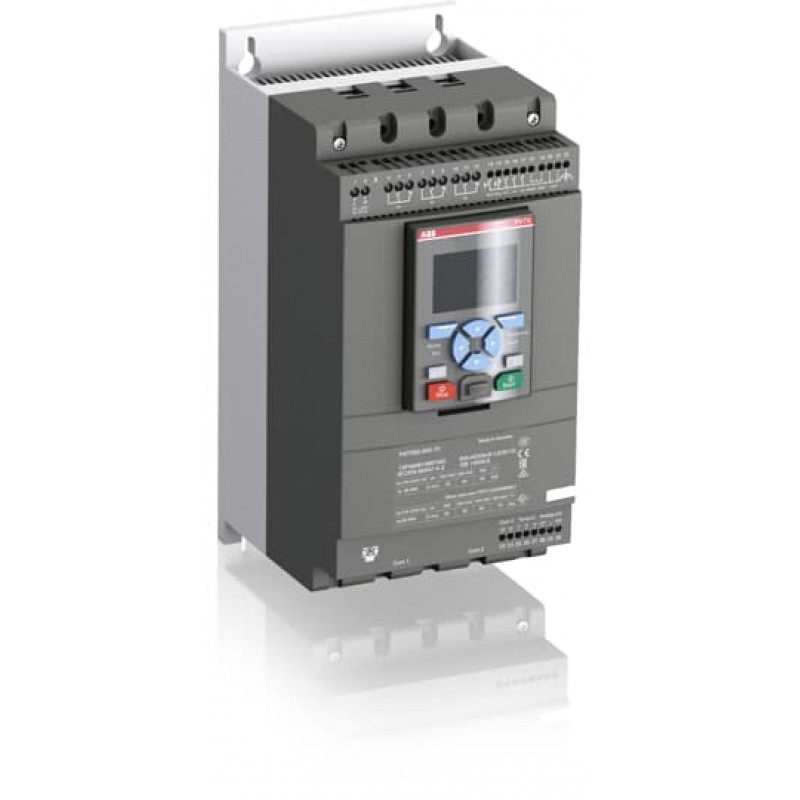

(1SFA898109R7000) Устройство плавного пуска PSTX105-600-70, P=55 кВт, Uвх=3Фх380В, ABB
Новые устройства плавного пуска серии PSTXявляются примером комплексного подхода к разработке современного электротехнического оборудования. Многолетний опыт в области научных исследований и требования современного электротехнического рынка нашли свое отображение в устройствах плавного пуска серии PSTX. Данные устройства являются последним достижением в области оборудования для управления и защиты электродвигателей. Увеличение эффективности и повышение производительности теперь возможны без существенных затрат. Устройство плавного пуска серии PSTXявляется передовым решением для актуальных задач, существующих сегодня.
Описание характеристик и функциональных возможностей:
• Трехфазное управление
• Номинальное рабочее напряжение:208...690 В AC
• Номинальное напряжение управления:100...250 В, 50/60 Гц
• Номинальный рабочий ток: 30...1250 A(внутри треугольника: 2160 A)
• Подключение устройства «в линию» и«внутри треугольника»
• Платы управления с покрытием для защиты от загрязнения, влаги и коррозии при воздействии агрессивной окружающей среды
• Графический дисплей с поддержкой 17 языков, обеспечивающий простоту настройки и эксплуатации
• Съемная клавиатура со степенью защитыIP66
• Встроенный байпас для сокращения потребления энергии и простоты установки
• Встроенный коммуникационный модульModbus RTU для подключения к технологической шине
• Поддержка всех основных протоколов связи
• Аналоговый выход для измерения силы тока, напряжения, коэффициента мощности и т. д.
Комплексная защита двигателя
Устройства PSTX обеспечивают многофункциональную (кроме токов КЗ) защиту двигателя, не требует установки дополнительных устройств и выдерживает серьезные перебои, связанные с перегрузкой и нестабильной работой сети. От замыкания на землю, защита от повышенного/пониженного напряжения и множество других функций позволяют гарантировать надежность электродвигателя.
Встроенный байпас позволяет экономить время и энергию
При достижении номинальной скорости PSTXавтоматически включает встроенный байпас. Это экономит энергию из-за уменьшения тепловых потерь, выделяемых устройством плавного пуска. Теперь байпас встроен во все номиналы устройств плавного пуска PSTX, что позволяет экономить время,затрачиваемое на установку, и пространство в шкафу управления.
Полный контроль насосов
Теперь у заказчиков появилась возможность оптимизировать большинство технологических процессов. Устройство PSTXподдерживает различные функции оптимизации рабочих процессов, включая управление крутящим моментом, что является наиболее эффективным способом запуска и остановки насосов. Функция очистки крыльчатки насосного агрегата позволяет изменить направление потока и очистить трубопровод, что увеличивает время бесперебойной работы насосной системы.
Три алгоритма ограничений тока
PSTX может ограничивать ток по трем различным алгоритмам: стандартному, двойному и с линейным изменением пускового тока. Это обеспечивает гибкий контроль при пуске двигателя. Кроме того, данная функция позволяет использовать двигатель в условиях нестабильной сети.
Простой в использовании съемный дисплей
Простой и удобный дисплей позволяет экономить время и ресурсы в ходе настройки и эксплуатации. Съемная клавиатура входит в стандартную комплектацию всех устройств плавного пуска PSTX.
Позиционирование на пониженной скорости
Устройства плавного пуска серии PSTXпредоставляют возможности позиционирования при прямом и обратном ходе, что гарантирует полную управляемость процессом и гибкость при эксплуатации,например, лент конвейеров или кранов.
Основные характеристики | |
Серия | PSTX |
Тип | . |
Тип пуска | Пуск с контролем момента |
Выходной ток, А | 105 |
Количество фаз | 3 |
Максимальная мощность рассеивания, кВт | . |
Мощность двигателя, кВт | 55 |
Напряжение питания, В | . |
Номинальное напряжение управления Us | 110..230 В AC |
Панель программирования в комплекте с УПП | Несъемная |
Продолжительность пуска | 120 сек - 10 раза |
Рабочие питания, В | 200...690 В |
Размер дисплея, дюйма | . |
Специальная область применения продукта | Тяжелая промышленность и насосы |
Теристоры | По 3-м фазам |
Тип модуля | . |
Частота питания, Герц | 50/60 Гц +/- 5% |
Тип двигателя | Асинхронный |
Температура окружающего воздуха для работы | –25 до +60 °C |
Встроенный вентилятор | Есть |
Протокол порта связи | Modbus RTU |
Степень защиты IP | IP20 |
Вес, кг | 13 |
Габаритные размеры. (ВхШхГ), мм | 390х155х270 мм |
Страна (Бренд/Производство) | Швейцария / Китай |
Дополнительные функции | |
Встроенный байпас | Есть |
Регулировки | |
Время остановки | 1 - 120 сек |
Время разгона | 1 — 120 сек |
Число и тип входов/выходов | |
Общее количество входов/выходов | . |
Число дискретных (транзисторных) выходов | 3 |
Число/Тип аналоговых выходов | 1 (0-10V или 0(4)-20mA) |
Число/Тип дискретных входов | 5 |
Число/Тип релейных выходов | 3 (250 В AC, 3 A / 30 В DC, 3,9 A/ 240 В AC, 0,5 A / 24 В AC/DC, 0,5 A) |
Защиты | |
От асимметрии напряжений | Есть |
От асимметрии токов | Есть |
От заклинивания ротора | Есть |
От замыкания на землю | Есть |
От нарушения последовательности чередования фаз | Есть |
От недогрузка | Есть |
От отклонения частоты тока | Есть |
От пониженного коэффициента мощности | Есть |
От пониженного тока | Есть |
Пониженное и повышенное напряжение питающей сети | Есть |
Электронное реле защиты от перегрузки | Есть |
Нормальный пуск:
• Вспом. носовой винт
• Компрессор
• Лифт
• Центробежный насос
• Ленточный конвейер (короткий)
• Эскалатор
Тяжёлый пуск:
• Центробежный вентилятор
• Измельчитель
• Мешалка
• Ленточный конвейер (длинный)
• Мельница
• Смеситель
