ACS3-CNADC3TR - Терминальный резистор RS-485/CANopen (Порт CN3) для ASD-B3-L, Delta

Описание ACS3-CNADC3TR - Терминальный резистор RS-485/CANopen (Порт CN3) для ASD-B3-L, Delta

Коммуникационное оборудование и аксессуары для сервосистем

На основе технических спецификаций представлено коммуникационное оборудование для сервосистем, включающее кабели, интерфейсные модули, разъёмы и вспомогательные аксессуары.

Оборудование совместимо с сервоприводами B3 и B2, поддерживает протоколы CANopen, RS-485, DMCNET и USB, обеспечивая стабильную передачу данных и удобное обслуживание приводов.

1. Коммуникационные кабели и интерфейсные модули

Кабели CN3 CANopen

Используются для построения промышленных сетей связи между сервоприводами и контроллерами.

• UC-CMC030-01A — CANopen-кабель длиной 3000 мм (118")

• UC-CMC050-01A — CANopen-кабель длиной 5000 мм (197")

Обеспечивают надёжную и помехоустойчивую передачу данных.

Интерфейс CN4 Mini USB

Применяется для программирования, диагностики и настройки сервоприводов.

• UC-PRG015-01B — USB-кабель 1,5 м

• UC-PRG030-01B — USB-кабель 3 м

• UC-ADP01-A — коммуникационный адаптер Mini USB

2. Разъёмы управления CN1

Разъёмы CN1 предназначены для подключения управляющих и сервисных сигналов.

• ACS3-IFSC4444 — 44-контактный разъём для B3-L

• ACS3-IFSC2626 — 26-контактный разъём для B3-M, B3-F и B3-E

• ACS3-CNTB0400 / ACS3-CNTB0500 — клеммные разъёмы для быстрого монтажа

3. Переходные кабели, адаптеры и распределительные модули

• ACS3-CABDC1 / ACS3-CABDC2 — переходные кабели для совместимости систем B3 и B2

• ACS3-CNADC3RC — адаптер-ответвитель RS-485 (CN3)

• TAP-CN03 — распределительная коробка CANopen для DIN-рейки

4. Терминальные резисторы

Используются для корректного завершения линии связи.

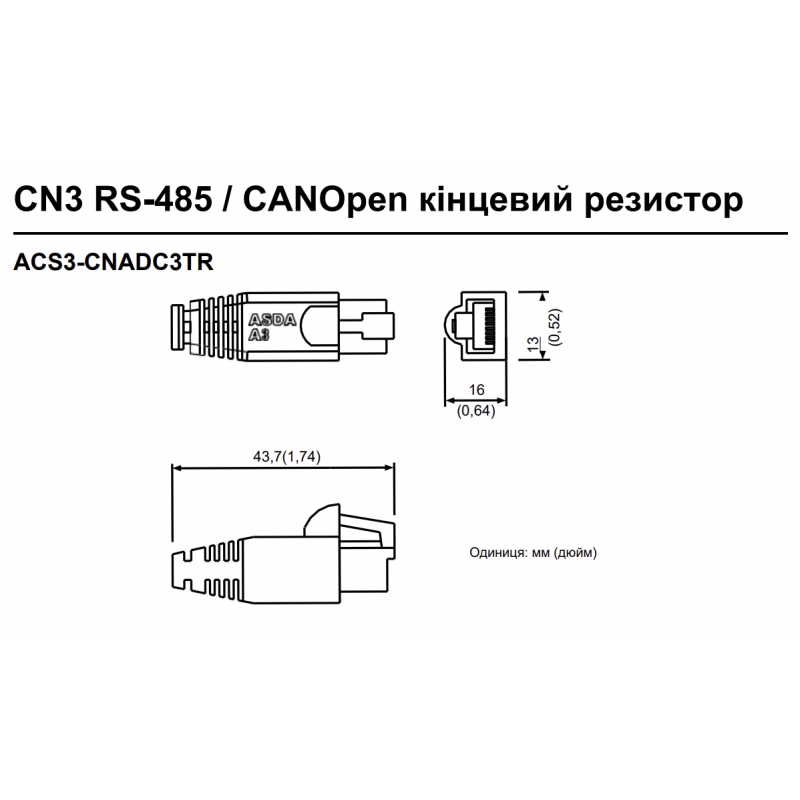

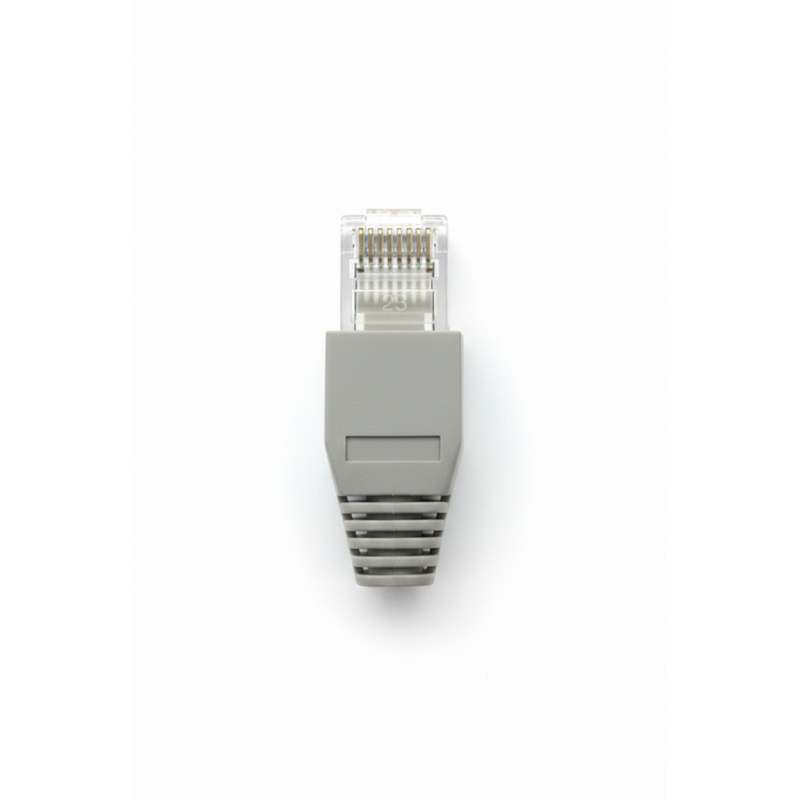

• ACS3-CNADC3TR — терминальный резистор для RS-485 / CANopen

• ASD-TR-DM0008 — резистор для сети DMCNET
