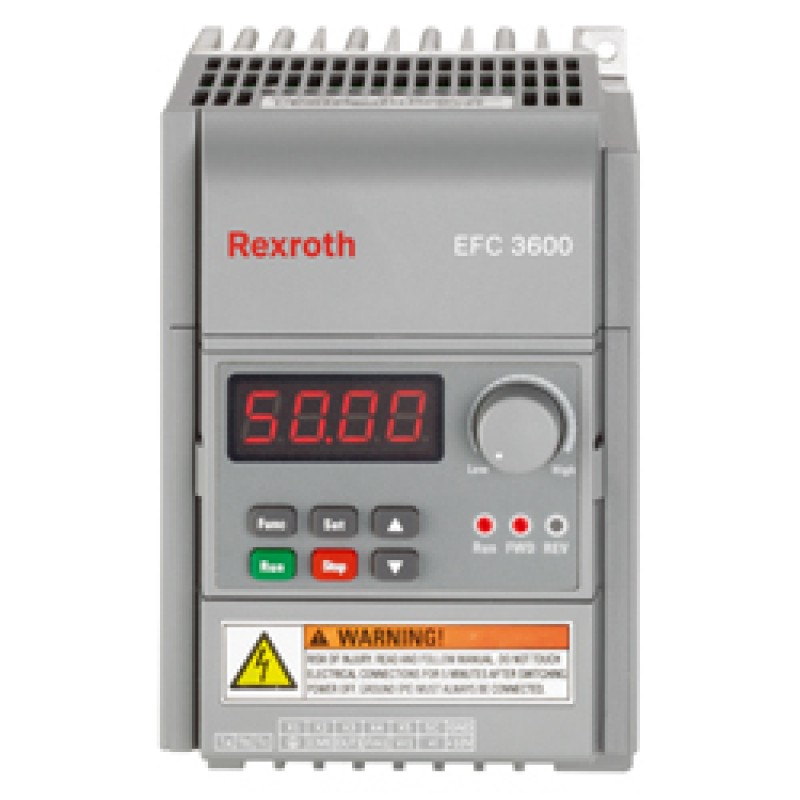

(R912005719) Преобразователь частоты Bosch Rexroth EFC3610, P=1.5 кВт, Uвх=3Фх380В/Uвых=3Фх380В
Rexroth EFC 3610 и 5610 представляют собой серию частотных преобразователей дополненную в соответствии с требованиями мирового рынка. Эта линейка не только обладает всем набором функций вышеописанной серии VFC, но и имеет ряд дополнительных особенностей и преимуществ. Серия EFC 3610 диапазоном мощности 0.4...22 кВт и EFC 5610 диапазоном мощности 0.4...200 кВт имеют аналогичную структуру параметров, размеры и способ монтажа как и у VFC, но способна в добавок управлять синхронным двигателем с постоянными магнитами (только EFC 5610), встроен фильтр ЭМС, встроен дроссель DC от 30 кВт, а также возможность управления по связи multi-Ethernet.
Синхронный мотор
► Помимо работы с асинхронными двигателями, EFC 5610 способен работать и с синхронными двигателями с постоянными магнитами, увеличивая точность управления и снижая потребление электроэнергии.
Встроенный сетевой фильтр ЭМС
► Соответствует требованиям категории EN61800-3 C3 уменьшая электромагнитные помехи в электросети. Возможность отсоединения фильтра ЭМС путем удаления винта ЭMC для эксплуатации в условиях, где требуются особо низкие токи утечки.
Встроенный дроссель DC
► EFC 5610 30 кВт и выше имеют встроенный дроссель звена постоянного тока.
Функция безопасного отключения (STO)
► Соответствует требованию стандарта EN60204-1, не допуская случайного запуска преобразователя частоты и обеспечивая безопасность обслуживания оборудования.
45 °C без снижения мощности
► Температура окружающей среды увеличена с 40°C( как у VFC) до 45°C без снижения номинальной мощности, что повышает адаптацию к окружающей среде.
Дополнительные платы обмена данными
► В дополнение к PROFIBUS DP и CANopen как у VFC, серия EFC поддерживает Multi-Ethernet (Ethernet IP, Profinet, EtherCAT, Modbus TCP и SERCOS III).
| Основные характеристики | |
| Серия | ЕFC3610 |
| Тип | Для насосов и вентиляторов |
| Выходной ток, А | 4 |
| Максимальная мощность рассеивания, кВт | . |
| Мощность двигателя, кВт | 1.5 |
| Напряжение питания, В | 3Ф/380В |
| Размер дисплея, дюйма | . |
| Тип модуля | . |
| Выходное напряжение, В | 3Ф/380 В |
| Частота питания, Герц | 50/60 Гц +/- 5% |
| Выходная частота, Герц | 0,1 ... 400 Гц |
| Перегрузочная способность | 150 % |
| Встроенный потенциометр | Есть |
| Встроенный ПЛК | Нет |
| Тип двигателя | Асинхронный |
| Панель программирования в комплекте с ПЧ | Съемная |
| Влажность | до 90% |
| Температура окружающего воздуха для работы | -10...45 °C без снижения; 45...55 °C, снижение 1.5 %/1 °C |
| ЭМС-фильтр | Есть |
| Тормозной модуль | Встроенный |
| Встроенный вентилятор | Есть |
| Диапазон регулирования скорости | 1 ... 50 |
| Протокол порта связи | Modbus |
| Степень защиты IP | IP20 |
| Карты расширения | PROFIBUS DP, CANopen, SERCOS III, PROFINET IO, Ethernet IP, Modbus TCP, EtherCAT( 4 цифровых и 1 аналоговый входы; 1 цифровой, 1 аналоговый и 1 релейный выходы) |
| Габаритные размеры. (ВхШхГ), мм | 206х95х170 мм |
| Страна (Бренд/Производство) | Германия/Китай |
| Число и тип входов/выходов | |
| Общее количество входов/выходов | . |
| Число дискретных (транзисторных) выходов | 2 (Выход с откр. Коллектором - Повышающий/понижающий, 30 В DC, 50 мА / Имульсныйвыход - Максимум 32 кГц) |
| Число/Тип аналоговых входов | 2 (0(2)...10 В/0(4)...20 мA) |
| Число/Тип аналоговых выходов | 1 (0(2)...10 В/0(4)...20 мA) |
| Число/Тип дискретных входов | 5 (NPN переход, 24 В DC, 8 мA/12 В DC, 4 мA и один импульсный вход до 50 кГц) |
| Число/Тип релейных выходов | 1 (250 В AC, 3 A / 30 В DC, 3 A) |
| Закон управления асинхронным двигателем | |
| Векторное управление потоком без датчика соотношение (SVC) | Нет |
| Скалярное (V/f) соотношение напряжение/частота | Есть |
| Защиты | |
| От короткого замыкания | Есть |
| От сухого хода и утечки насоса | Есть |
| Перегрузка по току | Есть |
| Пониженное и повышенное напряжение питающей сети | Есть |
| Потеря фаз в трехфазной тепловой защите двигателя | Есть |
| Тепловая защита двигателя и привода | Есть |
HVAC:Вентиляторы, насосы, кондиционирование воздуха. Расчет энергосбережения
►Контролирование потребления электроэнергии для дальнейшего расчета экономии электричества. Функция напоминания
►Служит для своевременного обслуживания без остановки технологического процесса, когда превышен срок службы устройства. Авто подхват скорости вращения
►Первоначальное определение скорости и направления вращения двигателя с последующим плавным разгоном. Каскадное управление насосами
►Используя прикладное программное обеспечение ASF1 и плату релейных выходов возможно управление одним частотным преобразователем до 4-х насосов одновременно. Функция спящего режима, защита от утечки и сухого хода насоса.
Текстильное производство и окраска
Сушильно-ширильные, крутильные и прядильные машины. Уникальный дизайн
►Конструкция двойного воздуховода, радиатор и электронные компоненты полностью изолированы и защищены от загрязнения.
►Специальная гладкая конструкция радиатора, для избавления от остатков хлопка и лучшего рассеивания тепла.
►Безвентиляторная конструкция (1.5 кВт и ниже).
►Легко сьемные вентиляторы (1.5 кВт и выше). Специальное покрытие плат
►Все платы покрыты специальным лаком немецкого производства, что повышает устойчивость к влаге и пыли. Работа на низком напряжении
►Настройка выходного напряжения, когда напряжение сети низкое. Шина постоянного тока
►Возможность подключения ПЧ по шине постоянного тока для распределения нагрузки и уменьшения электропотребления
Металлообрабатывающие станки
Токарные, шлифовальные, сверильные, строгальные, расточные станки, машины для холодной резки и другие. Компактная конструкция
►Монтаж на DIN-рейку и бок о бок для экономии пространства. Высокий пусковой момент
►Отвечает требованием высокоточной резки металла на низкой скорости, а также избежания перегрузки по току. Динамичный отклик
►Возможность быстрого отклика поддержания скорости в случае
неровной поверхности заготовки для улучшения качества обработки. Встроенный тормозной модуль
►Нет необходимости преобретать тормозной модуль дополнительно.
Упаковочное производство
Конвейерные ленты, машины для выдувного формования, смесители, этикеровочные и машины для высечки, а также многие другие. Съемные клеммники
►Простота в установке и обслуживании. Функция счетчика
►Осуществление сортировки и упаковки по внутреннему счетчику. Многофункциональный пульт управления
►Пульт управления с функцией памяти для переноса параметров.
►Возможность выноса пульта управления на дверцу шкафа. Многоскоростное управление
►Встроенный ПЛК для последовательного управления скоростью.
