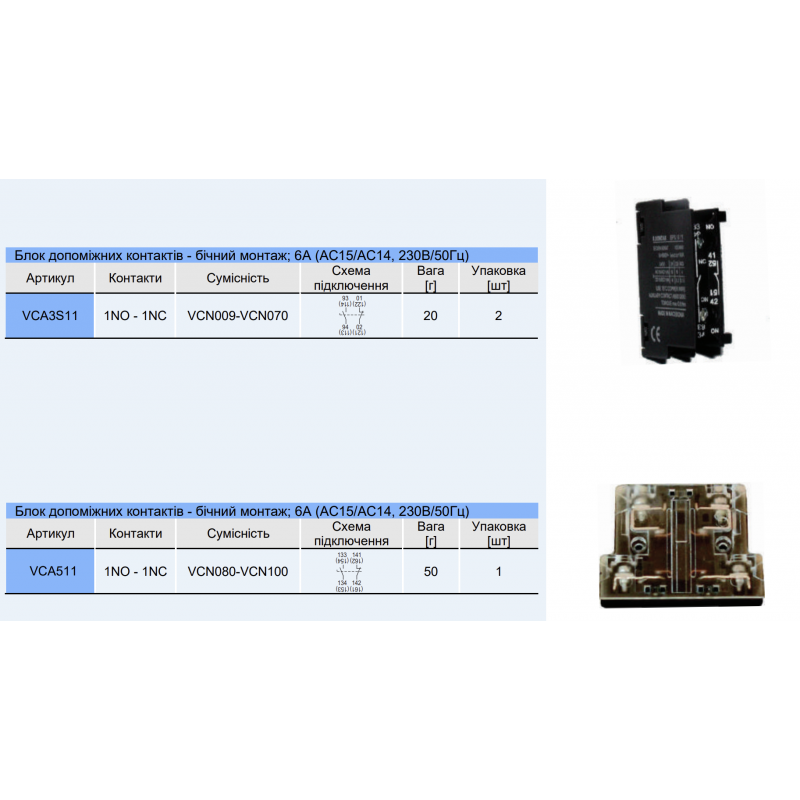

BP5 11 - Дополнительный контакт боковой VCA511, 1NO+1NC для VCN 50-150, Vector (Rade Končar)

Описание BP5 11 - Дополнительный контакт боковой VCA511, 1NO+1NC для VCN 50-150, Vector (Rade Končar)

Аксессуары для контакторов V-CON (Rade Končar)

Аксессуары для контакторов серии V-CON предназначены для расширения функциональности силовых контакторов (Rade Končar), повышения уровня безопасности и реализации современных схем автоматизации управления электродвигателями. Применение оригинальных комплектующих позволяет создавать надёжные пусковые и реверсивные схемы, а также системы сигнализации и блокировки.

Вспомогательные контактные блоки для контакторов V-CON

Дополнительные контакты используются в цепях управления для индикации состояния контактора, организации самоподхвата, межконтакторной блокировки и логики управления.

Фронтальные блоки вспомогательных контактов

Фронтальные аксессуары устанавливаются непосредственно на лицевую часть контактора без увеличения его ширины.

• варианты контактных групп: 1NO + 1NC или 2NO + 2NC;

• быстрый монтаж на защёлках без инструмента;

• позволяют увеличить количество управляющих контактов без изменения габаритов шкафа;

• совместимость подбирается по номиналу контактора (серии для VCN 9–70 и VCN 80–150).

Оптимальны для стандартных пусковых схем и компактных шкафов управления.

Боковые блоки вспомогательных контактов

Боковые контактные блоки применяются в случаях, когда фронтальная часть контактора занята другими аксессуарами.

• монтаж на боковую сторону корпуса;

• обеспечивают синхронное срабатывание с основной контактной группой;

• удобны для нестандартной компоновки оборудования в распределительных щитах.

Механические блокировки для контакторов V-CON

Механические блокировки являются обязательным элементом при построении реверсивных схем управления электродвигателями и систем автоматического ввода резерва (АВР).

Назначение и принцип работы

Механическая блокировка физически исключает одновременное включение двух контакторов, предотвращая межфазное короткое замыкание при смене направления вращения двигателя.

Исполнения блокировок

• для компактных контакторов VCN 9–40 — решения для малых и средних нагрузок;

• для контакторов VCN 50–100 — блокировки для более мощных приводов;

• обеспечивают чёткий ход, высокую скорость переключения и гарантированный разрыв между срабатываниями.

Преимущества аксессуаров для серии V-CON

• Быстрый и удобный монтаж — система snap-on позволяет устанавливать аксессуары без инструмента;

• Высокая надёжность работы — качественное покрытие контактов обеспечивает стабильную передачу сигналов даже при малых токах;

• Полная унификация — аксессуары строго разделены по сериям и типоразмерам, что исключает ошибки при подборе (от VCN 9 до VCN 150);

• Длительный срок службы — механический ресурс всей системы управления достигает до 5 миллионов циклов.
