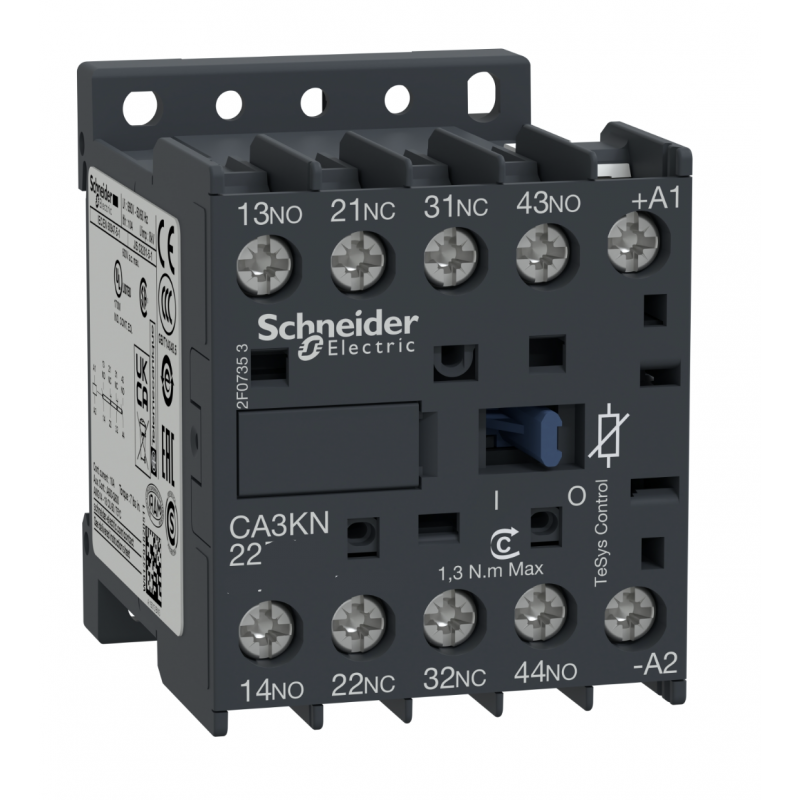

CA3KN22MD3 - Реле управления TeSys K, Ith-10 A (AC-15/DC-13), Uc-220 В DC, 2NO+2NC, встроенный супрессор, Schneider Electric

Описание CA3KN22MD3 - Реле управления TeSys K, Ith-10 A (AC-15/DC-13), Uc-220 В DC, 2NO+2NC, встроенный супрессор, Schneider Electric

Малогабаритные реле управления Schneider Electric TeSys K и TeSys SK

Реле управления Schneider Electric серий TeSys K и TeSys SK — это компактные промежуточные реле, предназначенные для коммутации цепей управления, сигнализации и блокировки в системах промышленной автоматизации. Устройства широко применяются в шкафах управления, распределительных щитах, оборудовании HVAC, насосных станциях и технологических установках.

Серии отличаются компактными размерами, высокой надежностью и широким выбором конфигураций контактов и напряжений катушки.

Серия TeSys K (CA2KN, CA3KN, CA4KN)

Реле TeSys K имеют стандартную ширину 45 мм, что позволяет легко интегрировать их в существующие щиты управления. Монтаж осуществляется на DIN-рейку 35 мм или с помощью винтового крепления. Клеммы поставляются в положении ready-to-tighten, что ускоряет установку и снижает время монтажа.

Типы цепей управления

• CA2KN — реле управления для цепей переменного тока (AC)
  Потребляемая мощность катушки: 4,5 ВА

• CA3KN — реле управления для цепей постоянного тока (DC)
  Потребляемая мощность катушки: 3 Вт

• CA4KN — энергосберегающие реле для DC-цепей
  Потребляемая мощность катушки: 1,8 Вт
  Стандартно оснащаются встроенным диодом подавления перенапряжений

Конфигурации контактов

Реле CA2KN / CA3KN / CA4KN доступны в следующих вариантах:

• 4 NO — 4 нормально открытых контакта (…KN40••)

• 3 NO + 1 NC — (…KN31••)

• 2 NO + 2 NC — (…KN22••)

Типы клеммных подключений

• винтовые зажимы;

• пружинные зажимы (маркировка с цифрой 3);

• разъёмы Faston (цифра 7);

• штыревые контакты для монтажа на печатную плату (цифра 5).

Такое разнообразие позволяет подобрать оптимальное решение под конкретные условия эксплуатации.

Серия TeSys SK (CA2SK, CA3SK)

TeSys SK — это ультракомпактные мини-реле, предназначенные для простых задач управления и сигнализации.

Мини-реле CA2SK / CA3SK

• Ширина корпуса: всего 27 мм

• Монтаж: DIN-рейка 35 мм

• Тип питания:

  • CA2SK — переменный ток (AC)

  • CA3SK — постоянный ток (DC)

• Контактные схемы:

  • 2 NO (…SK20••)

  • 1 NO + 1 NC (…SK11••)

Специальная модель CA2SKE20

Модель CA2SKE20 шириной 45 мм предназначена для автоматического распределения времени работы между двумя цепями резервного оборудования.

• Контакты: 2 NO

• Ограничения: не поддерживает установку дополнительных контактных блоков и модулей подавления помех

Коды напряжения катушек управления

Для формирования полного артикула используется код напряжения:

Преимущества реле TeSys K и TeSys SK

• компактные размеры и удобный монтаж;

• широкий выбор конфигураций контактов;

• надежная коммутация цепей управления;

• совместимость с промышленными стандартами;

• оптимальное решение для автоматизации и электрощитов.
