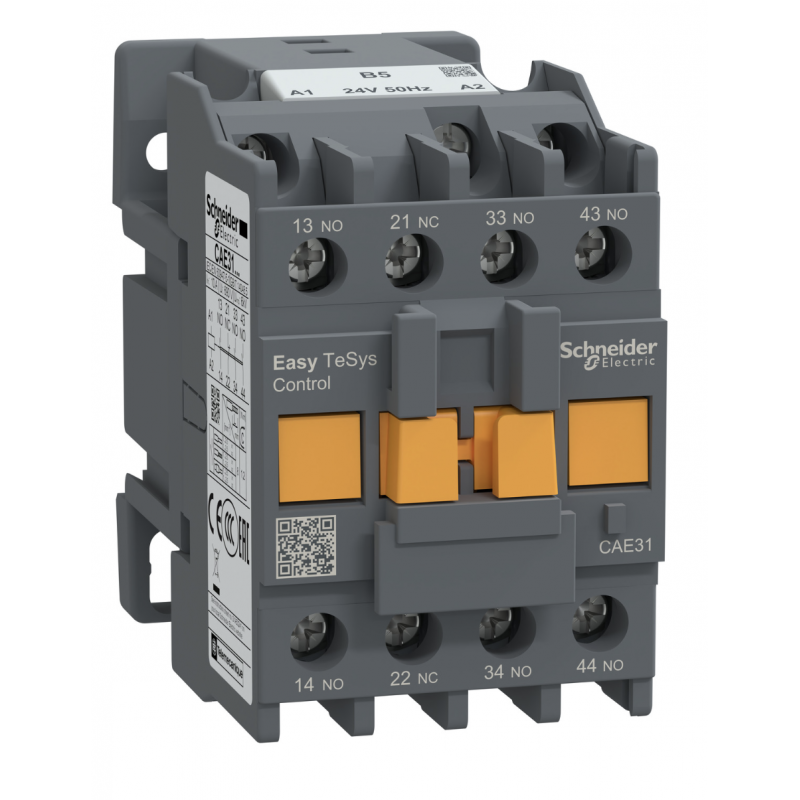

CAE31B5 - Реле управления Easy TeSys, Ith-10 A (AC-15), Uc-24 В AC, 3NO+1NC, Schneider Electric

Описание CAE31B5 - Реле управления Easy TeSys, Ith-10 A (AC-15), Uc-24 В AC, 3NO+1NC, Schneider Electric

Реле управления Schneider Electric Easy TeSys Control серии CAE

Промежуточные реле Schneider Electric серии CAE (Easy TeSys Control) предназначены для надежной коммутации цепей управления, сигнализации и автоматизации в электроустановках различного назначения. Устройства широко применяются в шкафах управления, системах HVAC, насосных станциях, промышленном оборудовании и распределительных щитах.

Серия CAE сочетает компактные размеры, высокую коммутационную способность и длительный ресурс работы, полностью соответствуя требованиям стандарта IEC 60947-5-1.

Конфигурация контактов реле CAE

Все реле серии оснащены 4 встроенными контактами с номинальным тепловым током Ith 10 А, что обеспечивает универсальность применения в цепях управления.

Типы исполнения:

• CAE22 — 2 нормально открытых (NO) + 2 нормально закрытых (NC) контакта

• CAE31 — 3 нормально открытых (NO) + 1 нормально закрытый (NC) контакт

• CAE40 — 4 нормально открытых (NO) контакта

Такое разнообразие конфигураций позволяет точно подобрать реле под конкретную схему управления или логики автоматизации.

Напряжение катушки управления (AC, 50 Гц)

Реле Easy TeSys Control CAE выпускаются с катушками управления для наиболее распространённых напряжений переменного тока:

• B5 — 24 В AC

• F5 — 110 В AC

• M5 — 220 В AC

• Q5 — 380 В AC

Это делает серию CAE удобной для использования как в низковольтных цепях управления, так и в промышленных сетях.

Основные технические характеристики

• Номинальное напряжение изоляции (Ui): до 690 В

• Частота управления: 50 Гц

• Номинальный ток контактов (Ith): 10 А

• Монтаж: DIN-рейка 35 мм или винтовое крепление

• Механическая износостойкость: до 10 млн циклов

• Рабочая температура: до +40 °C без снижения характеристик

• Расширение функциональности: поддержка фронтальных блоков вспомогательных контактов серии LAEN (2 или 4 контакта)

Преимущества реле CAE Easy TeSys Control

• высокая надежность и долговечность;

• универсальные схемы контактов;

• простая установка и обслуживание;

• совместимость с другими компонентами Schneider Electric;

• оптимальное решение для промышленной и коммерческой автоматизации.
