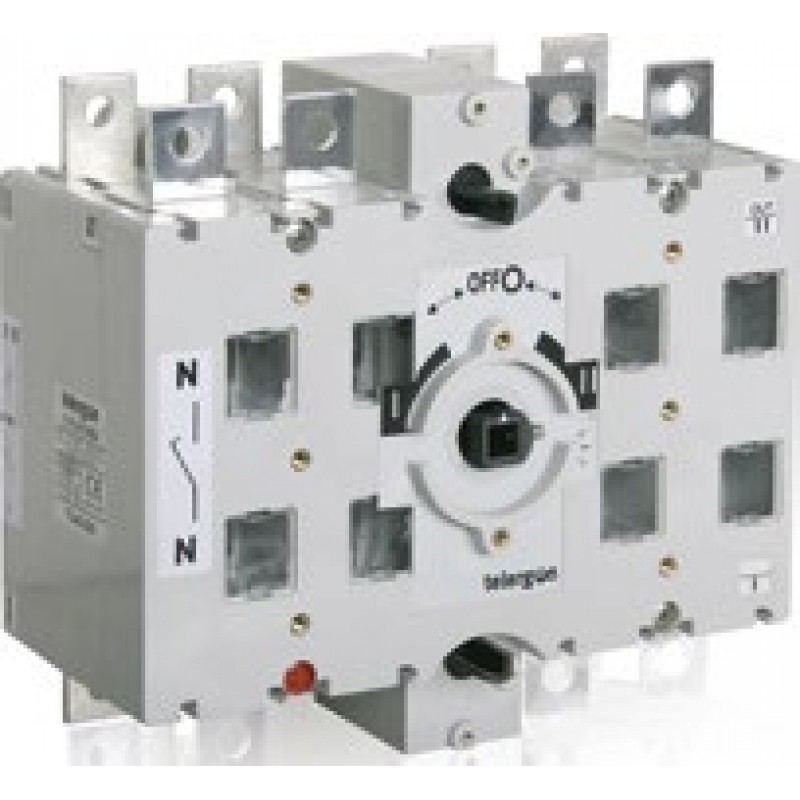

CCF03153PS0 - Переключатель нагрузки CCF/1, 3P Ith-315 A, Telergon

Описание CCF03153PS0 - Переключатель нагрузки CCF/1, 3P Ith-315 A, Telergon

 Переключатели ввода резерва CCF (Changeover Switches)

Переключатели серии CCF — это высоконадежные переключатели ввода резерва и коммутационные аппараты, обеспечивающие высокую коммутационную способность и повышенный уровень электрической изоляции при разъединении цепей. Серия предназначена для применения в распределительных щитах, промышленных установках и системах резервного электроснабжения.

 Конструктивные особенности серии CCF

• Тип конструкции: компактное исполнение.

• Видимое разъединение: наличие функции Visible cut-off для визуального контроля размыкания цепи.

• Общий выход: общий контакт расположен на фронтальной стороне.

• Монтаж: базовый монтаж с креплением винтами (base mounting by screws).

• Управление: возможность использования прямой или внешней рукоятки управления.

 Технические характеристики

• Стандарт: полное соответствие IEC 60947-3.

• Материалы корпуса: самозатухающие изоляционные материалы с высокой диэлектрической прочностью и устойчивостью к электромеханическим нагрузкам.

• Контактная система:

  • самоочищающиеся ножевые контакты;

  • покрытие серебряным сплавом для увеличенного срока службы и стабильного контактного сопротивления.

• Механизм переключения:

  • быстродействующий механизм с фиксатором;

  • накопление пружинной энергии обеспечивает независимое и мгновенное переключение;

  • эффективное гашение электрической дуги при коммутации.

 Диапазон номинальных токов и полюсов

Переключатели серии CCF доступны в широком диапазоне номинальных токов:

200 A / 250 A / 315 A / 400 A / 500 A / 630 A / 800 A / 1000 A / 1250 A

Исполнения:

• 3P — трехполюсные;

• 3P+N — трехполюсные с нейтралью.

 Раннее включение / позднее отключение нейтрали

В версиях 3P+N реализована функция раннего включения и позднего отключения нейтрального проводника:

• контакт нейтрали замыкается раньше фазных;

• и размыкается позже при отключении.

Это предотвращает возникновение перенапряжений при коммутации нагрузок, подключенных между фазой и нейтралью, и повышает безопасность эксплуатации.

 Специальные исполнения

• доступны версии без положения «0 – ВЫКЛ» (overlapped execution), предназначенные для непрерывных технологических процессов.

 Аксессуары и дополнительные опции

• Функциональные и эргономичные рукоятки управления,

  • возможность блокировки навесным замком в положении «0 – ВЫКЛ».

• Вспомогательные контакты для сигнализации положения.

• Дополнительные аксессуары для расширения функциональности и удобства монтажа.

✅ Преимущества переключателей CCF

• высокая коммутационная способность;

• видимое разъединение цепей;

• надежная контактная система с серебряным покрытием;

• широкий диапазон токов до 1250 А;

• соответствие IEC 60947-3;

• оптимальное решение для систем АВР и резервного электроснабжения.
