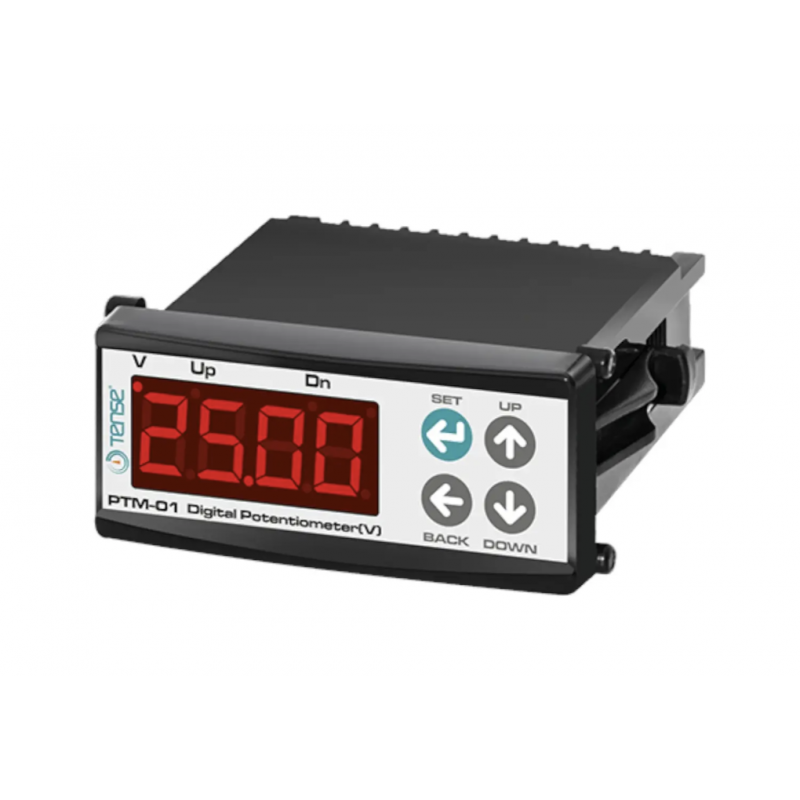

Цифровой потенциометр 0-10 В, Tense (PTM-01)

Описание Цифровой потенциометр 0-10 В, Tense (PTM-01)

Цифровые потенциометры серии PTM-01 / PTM-02 от Tense для промышленного управления

Цифровые потенциометры серии PTM-01 / PTM-02 от компании Tense — это надёжные устройства для точного регулирования промышленного оборудования с помощью аналогового сигнала. Они идеально подходят для систем автоматизации, где требуется быстрый и плавный контроль приводов, насосов, вентиляторных систем и других аналоговых механизмов.

Основные типы выхода

Устройства серии PTM различаются по типу генерируемого аналогового сигнала:

• PTM-01: Выход по напряжению 0–10V

• PTM-02: Выход по току 4–20mA

Это позволяет выбрать оптимальную модель под конкретные требования оборудования.

Технические характеристики

• Питание: 100–240VAC (50/60 Гц) или 24VDC/AC

• Дисплей: 4-разрядный 7-сегментный LED-индикатор для отображения текущего значения

• Точность: ±1% от полного диапазона

• Монтаж: Встраивание в панель с вырезом 29×71 мм

• Защита: IP20, двойная/усиленная изоляция корпуса

Возможности управления

Регулирование выходного сигнала возможно двумя способами:

1. Кнопками на передней панели (Up/Down)

2. Внешними цифровыми входами ("сухой контакт") для подключения дополнительных кнопок или переключателей

Это обеспечивает гибкое управление как локально, так и дистанционно.

Программируемые параметры

Вход в режим настройки осуществляется комбинацией клавиш с вводом кода 162. Основные параметры:

• d.Pnt: Выбор положения десятичной точки

• Sc.Hi / Sc.Lo: Верхняя и нижняя граница шкалы (например, 0–100 или -1999–9999)

• UPL / LoL: Ограничение максимального и минимального значения настройки

• Pon.S (Power on State): Состояние выхода при включении (минимальное, последнее значение или плавный старт)

• rP.U.t / rP.d.t: Время "рампы" для плавного нарастания или спада сигнала

• SECU: Защита паролем или ограничение доступа пользователя

Эти настройки позволяют адаптировать потенциометр под конкретные промышленные задачи и сценарии управления.

Важные предупреждения

• Безопасность: Устройство предназначено только для промышленного применения. Использование в медицинских, военных или автомобильных системах запрещено.

• Аварийная остановка: Аналоговый выход не может использоваться как единственное средство управления критическими процессами. В системе обязательно должны присутствовать независимые механические или электромеханические устройства аварийной остановки.

• Ошибки: При появлении сообщений E.FLS, E.CAL, E.EPr использование устройства следует немедленно прекратить из-за аппаратной неисправности.

Сфера применения

Цифровые потенциометры PTM-01 / PTM-02 широко используются в промышленной автоматизации для регулирования скорости двигателей, насосов, вентиляторов, конвейеров, а также для управления другими аналоговыми устройствами, где требуется высокая точность и надёжность.
