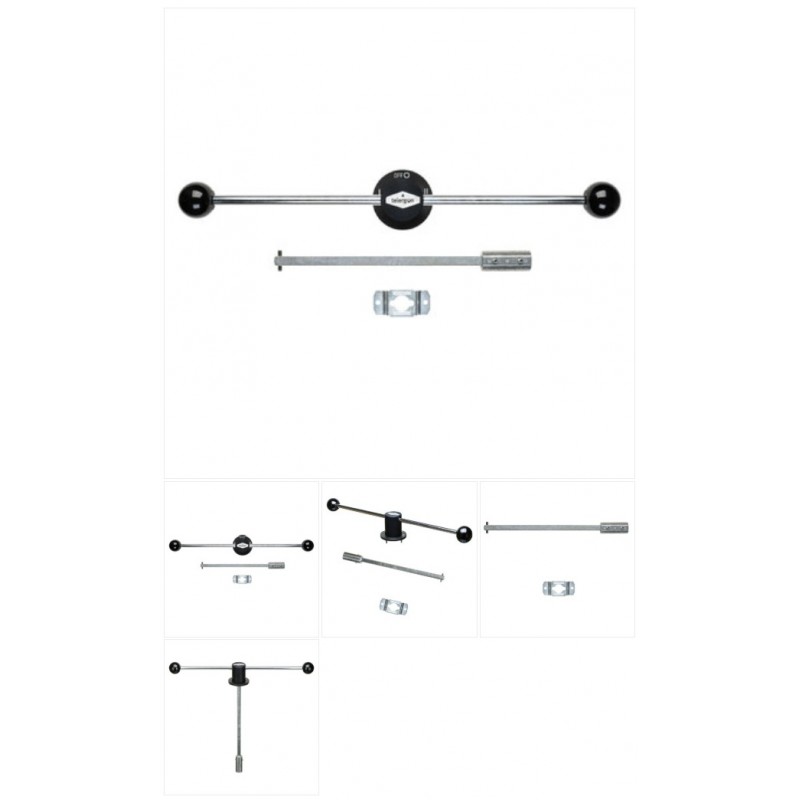

D5LEN51 - Выносная ручка переключателя S5F/5 (2000-3150A), Telergon

Описание D5LEN51 - Выносная ручка переключателя S5F/5 (2000-3150A), Telergon

Аксессуары и комплектующие Telergon для выключателей и переключателей нагрузки

Аксессуары Telergon — это широкий ассортимент оригинальных комплектующих, предназначенных для совместного использования с сериями главных выключателей-разъединителей S5F, S5B, CCF, M3, а также переключателей нагрузки CEC. Данные элементы обеспечивают безопасную эксплуатацию, удобство монтажа и управления, а также интеграцию коммутационного оборудования в системы контроля, автоматизации и сигнализации.

Использование фирменных аксессуаров Telergon гарантирует полную совместимость, надежность и соответствие требованиям промышленной электробезопасности.

Основные категории аксессуаров Telergon

1. Ручки управления (прямые и выносные)

Ручки управления Telergon предназначены для ручного включения и отключения выключателей нагрузки и разъединителей. Подбираются в зависимости от серии аппарата, номинального тока и способа монтажа.

Прямые ручки

Модели: D5LLI, DCCLI, DM3SIB, DS-EI
Устанавливаются непосредственно на вал коммутационного аппарата.

Преимущества:

• компактное исполнение;

• удобны для внутреннего управления;

• оптимальны для шкафов с близким расположением аппарата к двери.

Совместимость:

• серии S5F, S5B, CCF, M3/0(00)

• диапазон токов: от 32–160 А до 2000–3150 А

Выносные (дистанционные) ручки

Модели: D5LEN, D5LLA, DCCLA, DM3SAB
Монтируются на дверь шкафа и соединяются с аппаратом при помощи штока (вала).

Преимущества:

• безопасное отключение снаружи шкафа;

• возможность блокировки навесным замком;

• соответствие требованиям промышленной безопасности.

Совместимость:

• серии S5F, S5B, CCF, M3/0(00)

• диапазон токов: 32–3150 А

2. Штоки (валы) для выносных ручек

Штоки Telergon используются для механического соединения выносной ручки управления с выключателем или переключателем нагрузки, установленным внутри шкафа.

Особенности:

• стандартные длины для различных глубин шкафов;

• простая установка и высокая механическая надежность.

Доступные длины:
250 мм, 336 мм, 485 мм, 635 мм

Примеры моделей:
DS-EP04 (250 мм), DS-EP32 (336 мм), DS-EP45 (635 мм)

3. Защитные и изолирующие элементы

Защитные аксессуары Telergon повышают уровень электробезопасности, предотвращая случайный контакт с токоведущими частями и улучшая межфазную изоляцию.

Защитные крышки и экраны

Модели: DCCCU, DS-CU, DCECUB, DM2CU

Назначение:

• защита входных и выходных клемм;

• повышение степени защиты IP;

• соответствие требованиям ПУЭ и IEC.

Совместимость:

• серии CCF/1, CCF/2, S5x/0, S5x/2, CEC/0

• исполнения на 3 и 4 полюса

• диапазоны токов: от 125 до 800 А

Межфазные перегородки

Модель: DS-PB04
Используются для увеличения расстояний утечки и пробоя между фазами.

Применение:

• серия S5M/0, 3P, 200–250 А

Задние защитные пластины

Модель: DCCPP21
Обеспечивают защиту от прикосновения к клеммам с тыльной стороны аппарата.

4. Дополнительные контакты

Дополнительные контакты Telergon применяются для передачи сигнала о положении главных контактов (ВКЛ/ВЫКЛ) в системах автоматизации, АВР и диспетчеризации.

Конфигурации:

• 1NO + 1NC — DS-AU11, DCEAUB1

• 2NO + 2NC — DS-AU12

Назначение:

• удалённый контроль состояния;

• блокировка и сигнализация;

• интеграция в SCADA и АСУ ТП.

Совместимость:

• универсальные серии DS-AU

• серия CEC/00

5. Шинные мосты

Шинные мосты Telergon предназначены для надежного электрического соединения выключателей нагрузки между собой или с распределительными шинами.

Преимущества:

• упрощение монтажа;

• равномерное распределение тока;

• снижение переходных сопротивлений.

Совместимые серии:
S5F, S5L

Примеры моделей:
D5LPC03 (S5F/0), D5LPC32 (S5F/3, 1000–1250 А)
