DAV-72D - Однофазный мультиметр с ТС, 100 А (вольтметр + амперметр) Tense

Описание DAV-72D - Однофазный мультиметр с ТС, 100 А (вольтметр + амперметр) Tense

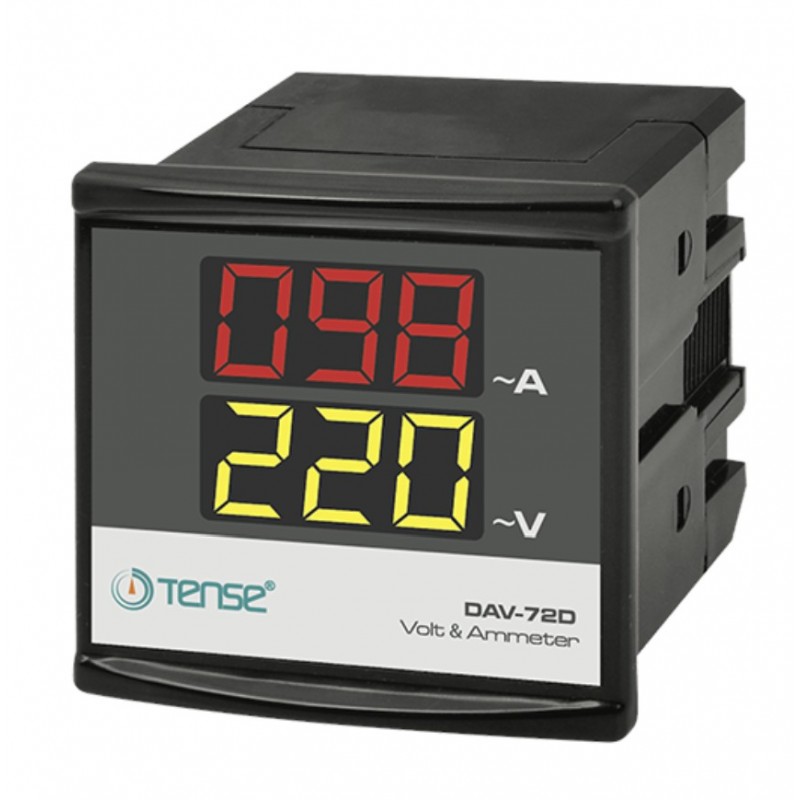

Цифровой панельный мультиметр TENSE DAV‑72D предназначен для точного измерения параметров однофазной электрической сети — напряжения (фаза‑ноль, 150–260 V) и переменного тока (1–100 A) благодаря встроенному трансформатору тока, который входит в комплект поставки.

Монтаж прибора осуществляется в стандартное посадочное отверстие 68 × 68 мм в щитовом оборудовании, при этом лицевая панель имеет размер 72 × 72 мм. Это идеальное решение для установки в распределительные щиты, щитовые панели или шкафы учета.

Ключевые характеристики DAV‑72D:

• Диапазон напряжения: 150–260 В AC (фаза‑ноль)

• Диапазон тока: 1–100 А AC (с комплектным трансформатором тока)

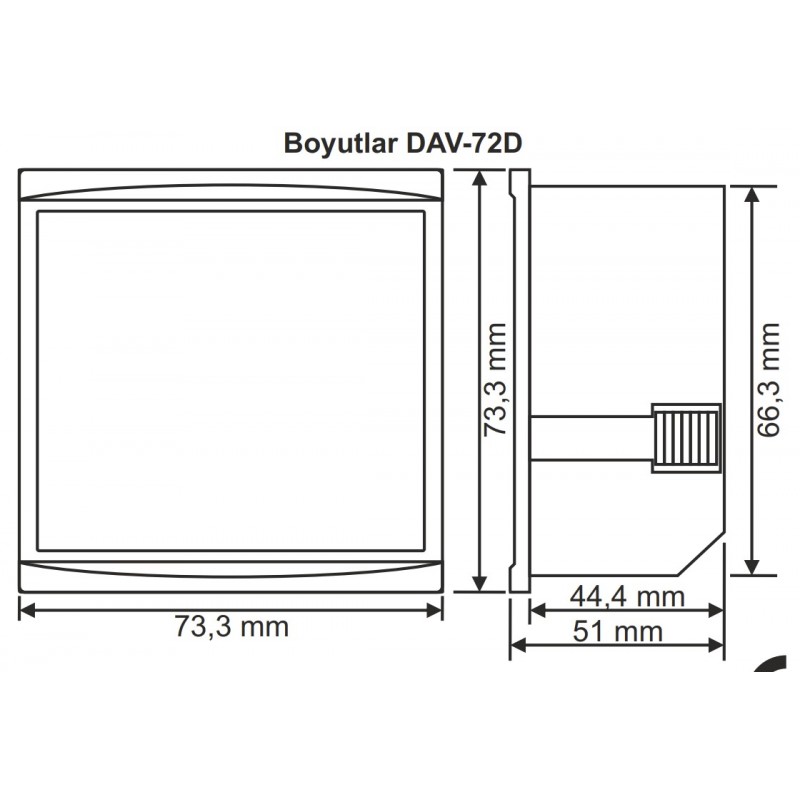

• Монтажный вырез: 68 × 68 мм, лицевая панель — 72 × 72 мм

• Тип индикации: цифровой дисплей (LED или LCD)

• Питание: от измеряемой сети

• Гарантия: 1 год

• Производитель: Турция

Применение прибора:

• Измерение напряжения фаза‑ноль в однофазной сети

• Контроль тока нагрузки через трансформатор тока

• Установка в распределительные щиты, шкафы, панельные сборки, АВР и т.п.

Преимущества для покупателя:

• Трансформатор тока в комплекте — готов к работе без дополнительных расходов

• Универсальный монтаж на панель или в щит

• Цифровая индикация высокой точности

• Экономичное решение — замена двух приборов (вольтметра и амперметра) одним

•

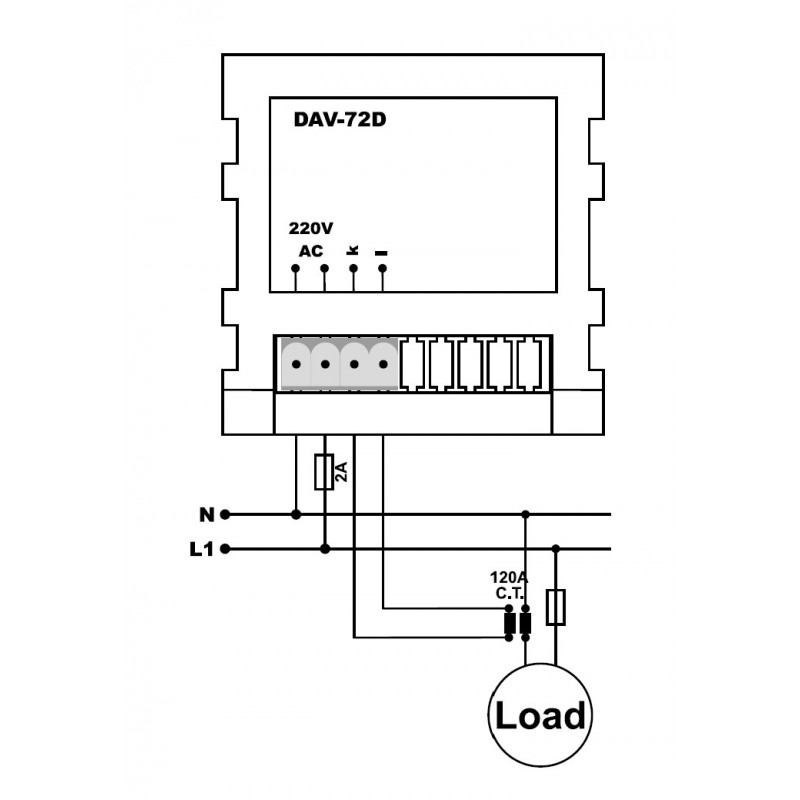

Схема подключения:

1. Вырежьте отверстие в панели 68 × 68 мм.

2. Установите прибор и зафиксируйте его.

3. Подключите напряжение (150–260 В AC) к соответствующим клеммам.

4. Подключите трансформатор тока к нагрузке.

5. После подачи питания убедитесь, что дисплей отображает корректные значения.
