(DOP-B10S615) Панель оператора 10,1" TFT 65536 цв., 128Mb Flash ROM, USB, 3 порта RS232/422/485, Delta Electronics
Основные характеристики:
· Стильный, современный обтекаемый дизайн
· Насыщенный красочный сенсорный ЖК-экранTFT LCD 65536 цветов
· Порт USB Client для быстрой загрузки программы Байпас-функция позволяет панели DOP-B быть коммуникационным шлюзом между компьютером и ПЛК, загружать программу и осуществлять отладку через USB.
· Гибкий интерфейс хранения данных.Поддержка SD-карт памяти (вкл. SDHC) SD и USB флеш карты позволяют копировать и переносить программу панели, данные буферов архива и тревог, могут расширить память данных панели для хранения архива и рецептов. Прикладная программа для ПЛК и G-коды для DVP-PM могут быть записаны на SD/USB карту, и затем загружены в ПЛК через панель оператора, что очень удобно, потому что не требует подключения к компьютеру.
· Порт USB Hab позволяет подключить к панели различную периферию (USB-флэшки, принтера, мыши и клавиатуры). Может быть подключено до 5 USB устройств одновременно.
· Возможность использования макросов для расширения функциональных возможностей панелей оператора DOP-B, что, в частности, позволяет организовать управление устройствами по интерфейсу без использования контроллера. Например, преобразователями частоты, термоконтроллерами и другими устройствами, позволяющими организовать управление полностью по интерфейсу (не требующие физических сигналов для управления).
Поддерживаемые типы макросов: фоновый (постоянно исполняемый), тактовый, инициализирующий, событийные и субмакросы.
Основные возможности, которые можно реализовать с помощью макросов:
· арифметические вычисления
· логические конструкции типа сравнения
· преобразование данных
· управляемый коммуникационный обмен с ведомыми устройствами
· перенос данных из одной сети в другую(функция шлюза)
· В серии 7-ми дюймовых панелей DOP-Bимеются модификации* с интегрированной функцией задания E-Cam, способные безучастия компьютера создавать кривые для электронного кулачка.
· напрямую работают с сервоприводами серии ASD-A2
· поддерживают макрофункцию создания кривых для E-CAM
· поддерживает ручное создание кубических кривых
· Разнообразие коммуникационных интерфейсов, поддержка Ethernet Все модели DOP-B поддерживают последовательные интерфейсы передачи данных RS-232/485/422 и более 20 драйверов различных контроллеров. С помощью интерфейса Ethernet**, которым оснащены последние модели DOP-B, одна панель может одновременно работать в 4-х сетях, с легкостью соединяя различные устройства промышленной автоматизации в единую сеть.
· Звуковое оповещение: модификации с аудио-выходом (проигрывание файлов mp3, wav) ** При возникновении ошибочных и аварийных ситуаций пользователь может быть оповещен с помощью речевых сообщений в реальном времени. Аварийной ситуация передается соответствующим битом и записывается в регистр, значение которого воспроизводит определенный звуковой файл.
* модели с маркировкой "PS" **только в моделях с маркировкой "Е"
Исполнение панели оператора серииDOP-B07S515 или DOP-B07E515 со встроенным интерфейсом для систем холодного и горячего водоснабжения, отопления, кондиционирования, а также вентиляторов и т.п.
Данное исполнение операторской панели предназначено для подключения к контроллеру DVP32ES2 со встроенной программой управления группой насосов. Стоимость специализированной панели оператора для станций управления насосами равна цене стандартной панели оператора DOP-B07S515 или DOP-B07E515. Более подробную информацию смотрите в разделе Шкафы управления
· Лучшее решение для сетевой диспетчеризации Используя Ethernet, можно легко реализовать сеть типа N:N с несколькими ведущими станциями. Устройства не имеющие Ethernet порта(сервоприводы, частотные преобразователи, регуляторы температуры, и др.) можно подключить через конвертер IFD9506, и, тем самым, создать сеть, охватывающую все продукты промышленной автоматизации Delta.
· Все типы локальных систем управления:станочное, пищевое и упаковочное, деревообрабатывающее оборудование, дозаторы,системы «умный дом», системы ОВК, в т.ч. специальное исполнение панели оператора серии DOP-B07S515 или DOP-B07E515 со встроенным интерфейсом для систем холодного и горячего водоснабжения, отопления, кондиционирования, а также вентиляторов и т.п.
Основные характеристики | |
Серия | DOP-B |
Тип | . |
Максимальная мощность рассеивания, кВт | . |
Мощность двигателя, кВт | . |
Наличие Ethernet RJ45 | Нет |
Напряжение питания, В | 24 В постоянного тока |
операционная система | Windows |
Описание памяти | Flash память 128 Mб, оперативная память 64 Мб |
Протоколы сторонних производителей | Omron, Siemens, Mitsubishi и других. |
Размер дисплея, дюйма | 10,1 |
Размер ЖК-дисплея, мм | 226 x 128.7 |
Разрешение экрана, пикселей | 1024 x 600 |
Тип дисплея | Цветной TFT LCD |
Тип модуля | . |
Тип охлаждения | Естественная конвекция |

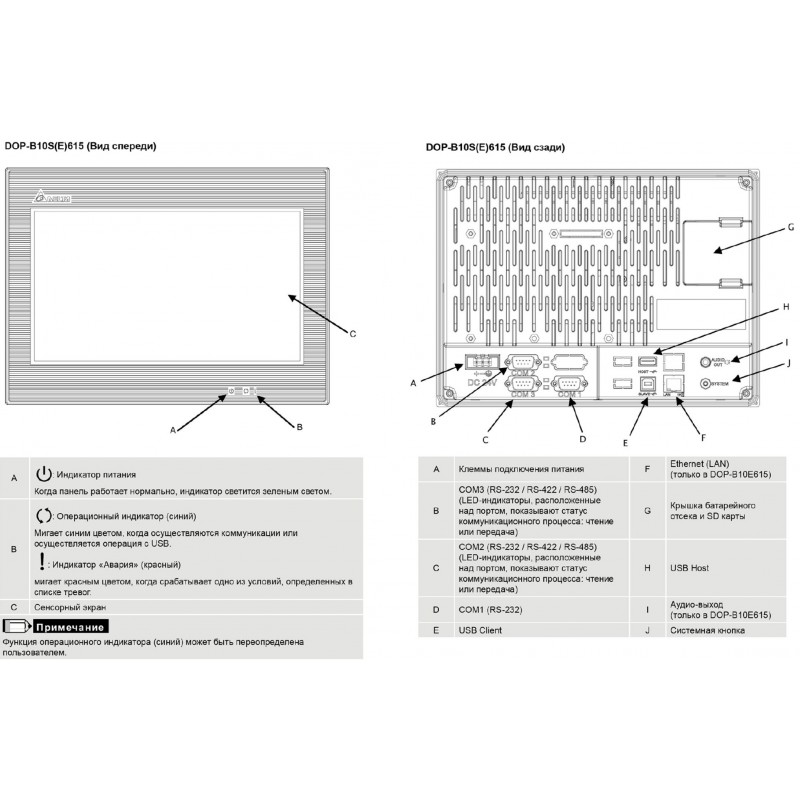

Тип подключения | 3 COM порта RS-232, RS-485 и RS-422, RTC, карта SD, стерео аудио-выход, встроенный порт USB |
Функциональные клавиши | Нет |
Встроенный ПЛК | Нет |
Температура окружающего воздуха для работы | 0 ... 50 ° С |
Степень защиты IP | Передняя панель IP65 |
Вес, кг | 1,52 |

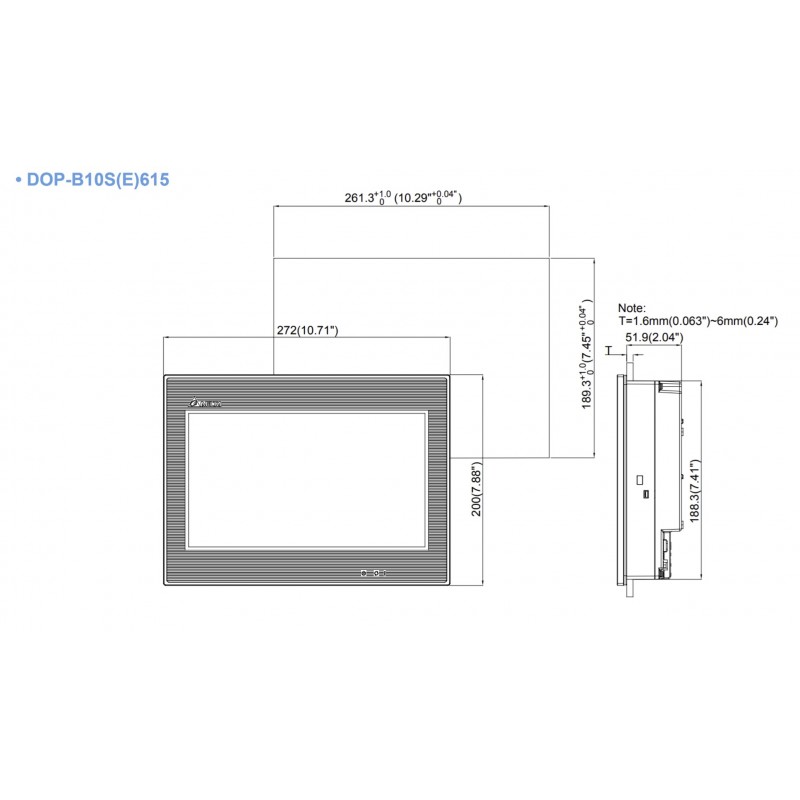

Габаритные размеры. (ВхШхГ), мм | 200х272х61 мм |
Страна (Бренд/Производство) | Тайвань/Китай |
Число и тип входов/выходов | |
Общее количество входов/выходов | . |
