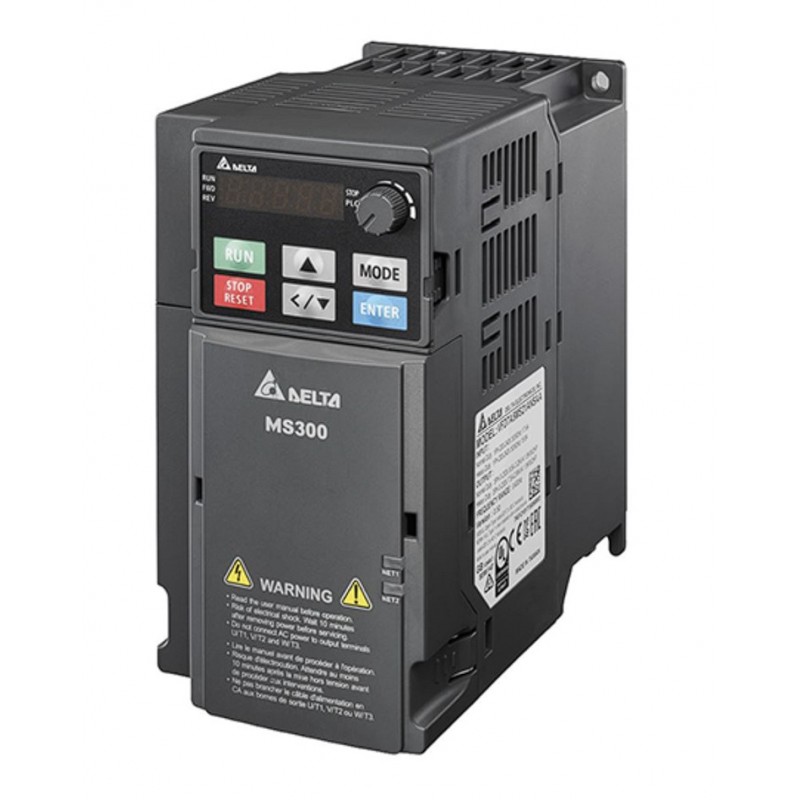

(VFD5A5MS43AFSAA) Преобразователь частоты Delta electronics VFD-MS300, P=2.2 кВт, Uвх=3Фх380В/Uвых=3Фх380В
Преобразователь частоты Delta Electronics серии MS300 - универсальный компактный преобразователь частоты общего назначения.
Сфера применения: системы вентиляции, дымососы, насосы, крановое оборудование, моечные машины, высокоскоростные шпиндели и пилы, прокатные станы, намотчики, вязальные машины, пищевое оборудование, обрабатывающие станки, производство резины и пластика, деревообработка и др.
Основные особенности:
- Компактный дизайн Габариты преобразователя частоты до 40% меньше аналогичных моделей других серий
- Монтаж «сторона к стороне» Допускается плотная установка при рабочей температуре -20°C ~ 40°C
- Поддержка различных типов двигателей
- Улучшенная функция торможения Режим управления энергией замедления уменьшает время замедления за счет корректировки скорости и тока двигателя, что позволяет в некоторых случаях обойтись без использования тормозных резисторах.
- Преодоление кратковременных провалов напряжения (Deceleration Energy Backup - DEB) Данная функция управляет замедлением двигателя при кратковременных провалах напряжения для избежания механических повреждений оборудования. При восстановлении напряжения двигатель разгоняется до прежней скорости.
- Поддерживает работу с 4 независимыми наборами параметров для асинхронных двигателей Переключение между двигателями происходит после полной остановки активного двигателя через контроллер или вручную.
- Импульсный вход Поддерживает однофазный импульсный сигнал с контроллера как сигнал задания частоты.
- Встроенный ПЛК Имеет встроенный ПЛК на 2К шагов.
- Перегрузочная способность Нормальный режим: 120% от номинального тока в течение 60 сек; 150%в течение 3 сек Тяжелый режим: 150% от номинального тока в течение 60 сек; 200%в течение 3 сек
- Встроенный RS-485(MODBUS) и опциональные коммуникационные карты для PROFIBUSDP, DeviceNet, MODBUS TCP, EtherNet/IP,CANopen.
- Интегрированный STO в соответствии со стандартами EN ISO 13849-1 Cat3 / PLd, EN 61508 SIL2, EN60204-1 Category 0, EN 62061 SIL CL 2
- Встроенный ЭМС фильтр класса A (C2)
- Группировка параметров по применениям Облегчает настройку за счет группировки только тех параметров,что необходимы для конкретного типового применения.
- Пружинные клеммы.
Основные характеристики |
Серия |
VFD-MS300 |
Тип |
Для подъемно-транспортное оборудование |
Выходной ток, А |
5.5 |
Максимальная мощность рассеивания, кВт |
. |
Мощность двигателя, кВт |
2.2 |
Напряжение питания, В |
3Ф/380В |
Размер дисплея, дюйма |
. |
Тип модуля |
. |
Выходное напряжение, В |
3Ф/380 В |
Частота питания, Герц |
50/60 Гц +/- 5% |
Выходная частота, Герц |
0,1 ... 600 Гц |
Перегрузочная способность |
150 % |
Встроенный потенциометр |
Есть |
Встроенный ПЛК |
Нет |
Тип двигателя |
Асинхронный/Синхронные |
Панель программирования в комплекте с ПЧ |
Съемная |
Влажность |
до 90% без конденсации |
Температура окружающего воздуха для работы |
-10 ... 50 ° C |
ЭМС-фильтр |
Есть |
Тормозной модуль |
Встроенный |
Встроенный вентилятор |
Есть |
Диапазон регулирования скорости |
1 ... 50 |
Протокол порта связи |
Modbus |
Степень защиты IP |
IP20 без заглушки в верхней части |
Карты расширения |
Profibas/ DeviceNet/ LonWorks/ CANopen/ MODBUS TCP/ EtherNet/IP/ EtherCAT |
Вес, кг |
1,8 |

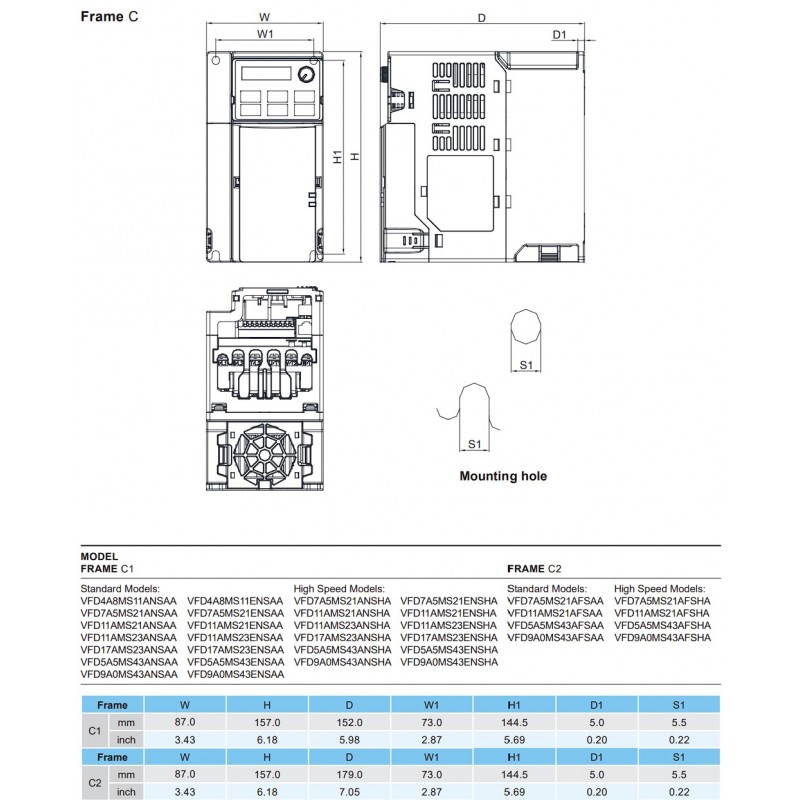

Габаритные размеры. (ВхШхГ), мм |
157х87х179 мм |
Страна (Бренд/Производство) |
Тайвань/Китай |
Число и тип входов/выходов |
Общее количество входов/выходов |
. |
Число дискретных (транзисторных) выходов |
3 |
Число/Тип аналоговых входов |
2 (0-5(10)V или 0(4)-20mA) |
Число/Тип аналоговых выходов |
1 (0-10V или 0(4)-20mA) |
Число/Тип дискретных входов |
7 (NPN переход, 24 В DC, 8 мA/12 В DC, 4 мA) |
Число/Тип релейных выходов |
1 (250 В AC, 3 A / 30 В DC, 3 A) |
Закон управления асинхронным двигателем |
Векторное управление потоком без датчика соотношение (SVC) |
Есть |
Скалярное (V/f) соотношение напряжение/частота |
Есть |
Защиты |
От превышения момента |
Есть |
Отключения Момента (STO) |
Есть |
Пониженное и повышенное напряжение питающей сети |
Есть |
Токоограничение при разгоне |
Есть |
Электронное тепловое реле защиты двигателя |
Есть |
- Обрабатывающие станки
- Текстильная промышленность
- Деревообработка
- Производство резины и пластика
- Краны
