ACS3-MDTB4400 - Наружный клеммный модуль для CN1 сервоусилителей ASD-B3-L, Delta

Описание ACS3-MDTB4400 - Наружный клеммный модуль для CN1 сервоусилителей ASD-B3-L, Delta

Дополнительное оборудование и аксессуары для сервосистем B3, B2

На основе технических чертежей и спецификаций представлен ассортимент дополнительного оборудования для сервосистем серий B3, B2 и совместимых решений, используемых в промышленной автоматизации.

В линейку входят коммуникационные кабели, интерфейсные модули, разъёмы управления, сетевые аксессуары и батарейные блоки, обеспечивающие надёжную работу сервоприводов.

1. Кабели и коммуникационные модули

Коммуникационный кабель CN3 CANopen

Применяется для объединения сервоприводов и контроллеров в сеть CANopen.

• UC-CMC030-01A — длина 3000 мм (118")

• UC-CMC050-01A — длина 5000 мм (197")

Модули и кабели CN4 Mini USB

Интерфейс CN4 Mini USB используется для программирования, настройки и диагностики сервоприводов через ПК.

• UC-PRG015-01B / UC-PRG030-01B — кабели длиной 1,5 м и 3 м

• UC-ADP01-A — адаптер Mini USB

Переходные кабели B3 / B2

Позволяют сохранить существующую кабельную инфраструктуру при обновлении оборудования.

• ACS3-CABDC1 — порт CN1 (B3-L), длина 500 мм

• ACS3-CABDC2 — порт CN2, длина 150 мм

2. Разъёмы и терминальные блоки CN1

Используются для подключения управляющих сигналов и цепей ввода/вывода.

• ACS3-IFSC4444 — 44-контактный разъём для B3-L

• ACS3-IFSC2626 — 26-контактный разъём для B3-M, F, E

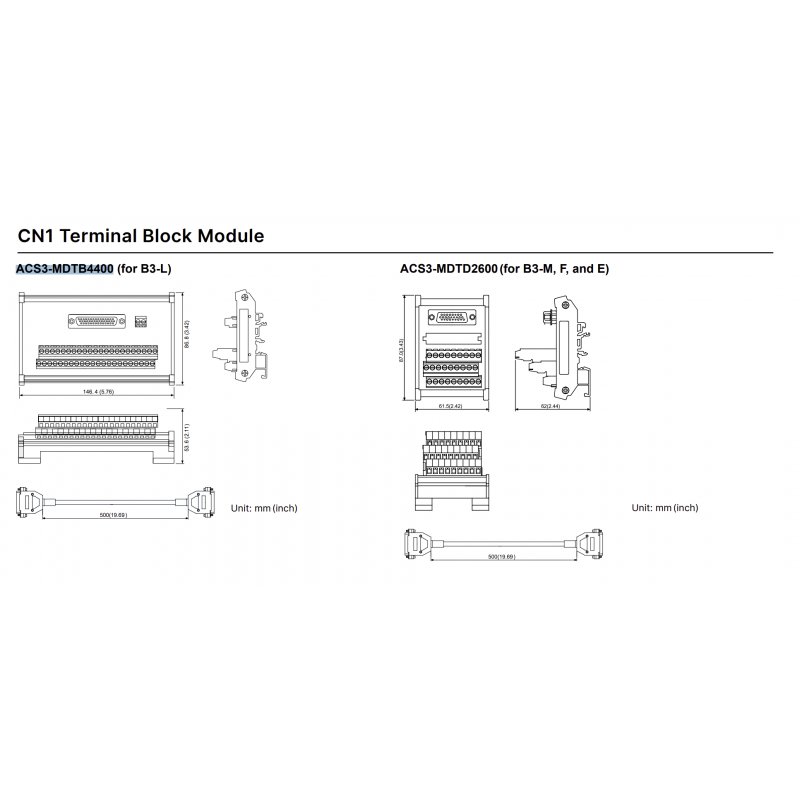

• ACS3-MDTB4400 — терминальный модуль на DIN-рейку для B3-L

• ACS3-MDTD2600 — терминальный модуль для B3-M, F, E

3. Сетевые аксессуары и ответвители

• TAP-CN03 — распределительная коробка CANopen

• ACS3-CNADC3RC — ответвитель RS-485 (CN3)

Терминальные резисторы

• ACS3-CNADC3TR — для RS-485 / CANopen

• ASD-TR-DM0008 — терминатор сети DMCNET

4. Источники автономного питания (батарейные блоки)

Используются для сохранения данных абсолютного энкодера при отключении питания.

• ASD-MDBT0100 — одиночный батарейный блок

• ASD-MDBT0200 — двойной аккумуляторный блок
