(ECMA-C20807RS) Сервомотор Delta electronics P=750 Вт, Uвх=220 В, 3000 об/мин, без тормоза, с сальником, вал со шпонкой и резьбой
Диапазон мощностей: 0.1 - 3кВт
Три режима управления: положением, скоростью, моментом. Режим позиционирования осуществляется только по внешнему импульсному сигналу задания, а режимы скорости и момента - как по внутренним параметрам, так и по аналоговым сигналам задания.
Повышенная точность. Встроенный энкодер на 131 072 имп/об (17 бит), что удовлетворяет широкому кругу применений сервопривода, и гарантирует стабильную работу на низких скоростях. Импульсный вход с частотой до 4Мгц.
Превосходное подавление вибрации. Встроенная функция автоматического подавления низкочастотной вибрации реализована с помощью двух фильтров, минимизирующих и полностью устраняющих вибрацию исполнительного механизма. Резонансные частоты могут быть отслежены спомощью функции FFT (быстрое преобразование Фурье) программного обеспеченияASDA-A2-Soft, что поможет увеличить эффективность подавления резонанса.
Превосходные динамические характеристики. Полоса пропускания до 550 Гц.Время изменения скорости двигателя от -3000 до 3000 об/мин составляет 10мс (без нагрузки).
Эффективное подавление вибрации. Три группы полосовых режекторных фильтров, автоматическими нимизирующих и полностью устраняющих вибрацию исполнительного механизма.
Встроенный цифровой пульт управления. Позволяет быстро сконфигурировать и оперативно вести мониторинг заработой сервопривода.
Встроенный тормозной резистор. В моделях от 400Вт.
Встроенный MODBUS. Cвязь с ПК или ПЛК по RS-232 или RS-485 интерфейсам для управления,конфигурирования и мониторинга привода.
Двигатели сервопривода ASD-B2 совместимы с прецизионными редукторами PS/ PA. Для заказа доступны редукторы с номинальным выходным моментом до 286Нм, частотой входного вала до 5000 об/мин и передаточными числами 3, 4, 5, 7,10, 15, 20, 25, 30, 35, 40, 50, 70, 100
Основные характеристики | |
Серия | ASD-B2 |
Тип | Сервомотор |
Максимальная мощность рассеивания, кВт | . |
Максимальный ток, А | 7.8 |
Мощность двигателя, кВт | 0.75 |
Наличие сальника | Есть |
Наличие тормоза | Нет |
Напряжение питания, В | 220 В AC |
Номинальный ток, А | 2.6 |
Размер вала | стандарт |
Размер дисплея, дюйма | . |
Тип вала | со шпонкой и резьбой |
Тип модуля | . |
Момент ном/макс | 2.39 / 7.16 Нм |
Скорость ном/макс | 3000/5000 об/мин |
Тип встроенного энкодера | оптический, 17 бит |
Размер фланца | 80 мм |
Сопротивление изоляции | 100 МОм, DC 500 В |
Вибростойкость | 2.5 g |
Тип двигателя | Синхронные |
Температура окружающего воздуха для работы | 0…+40ºС влажность 20…90% |
Степень защиты IP | IP65 |
Вес, кг | 3 кг |

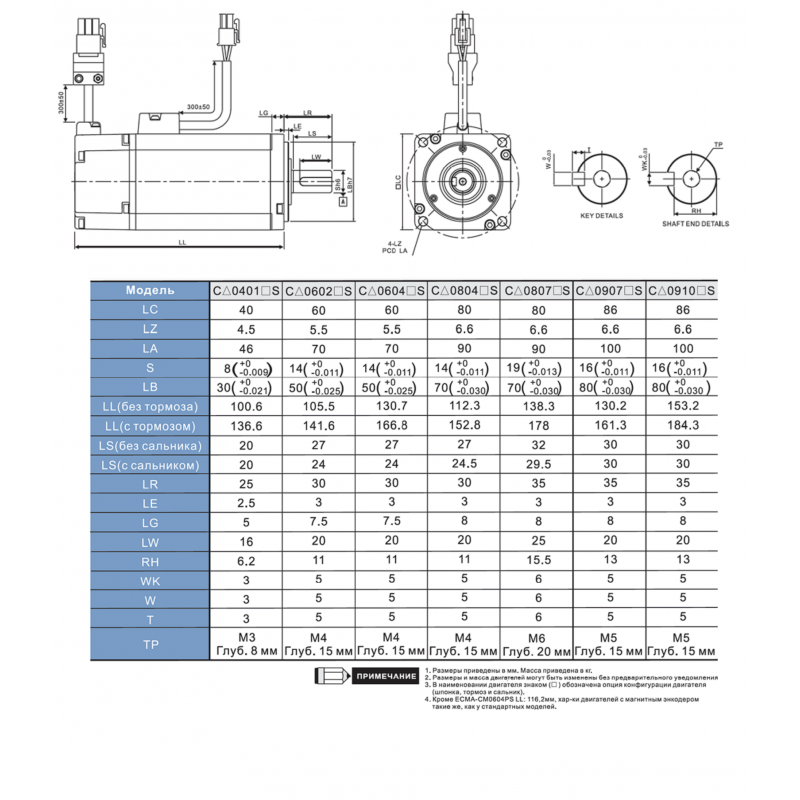

Габаритные размеры. (ВхШхГ), мм | 90х80х138.3 мм |
Страна (Бренд/Производство) | Тайван/Китай |
Число и тип входов/выходов | |
Общее количество входов/выходов | . |
- ECM – Electrical Commutcation Motor
- A – Серводвигатель переменного тока
- C – Напряжение/скорость, 220В/3000об/мин (C:220В/3000об/мин; E:220В/2000об/мин; F:220В/1500об/мин; G:220В/1000об/мин)
- 2 – Тип встроенного энкодера 17бит/оптич (1:20бит/инкр; 2:17бит/оптич; 3:13бит/магн)
- 06 – Размер фланца, 60мм (04:40мм; 06:60мм; 08:80мм; 09:86мм; 10:100мм; 13:130мм)
- 02 – Номинальная мощность, 0.2кВт (0.1-3.5кВт - 01:0.1кВт; 02...35)
- E – Серводвигатель переменного тока
- S – Стандартные размеры вала
Тип вала сальник | Без тормоза Без сальника | С тормозом Без сальника | Без тормоза С сальником | С тормозом С сальником |
Цилиндрический | A | B | C | D |
Со шпонкой | E | F | G | H |
Со шпонкой и резьбой | P | Q | R | S |
