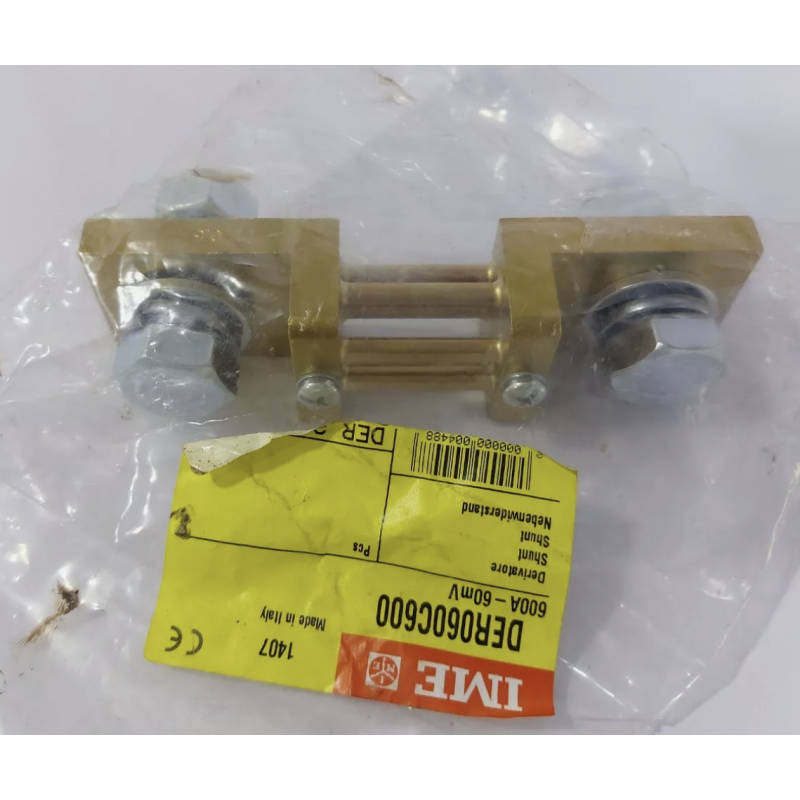

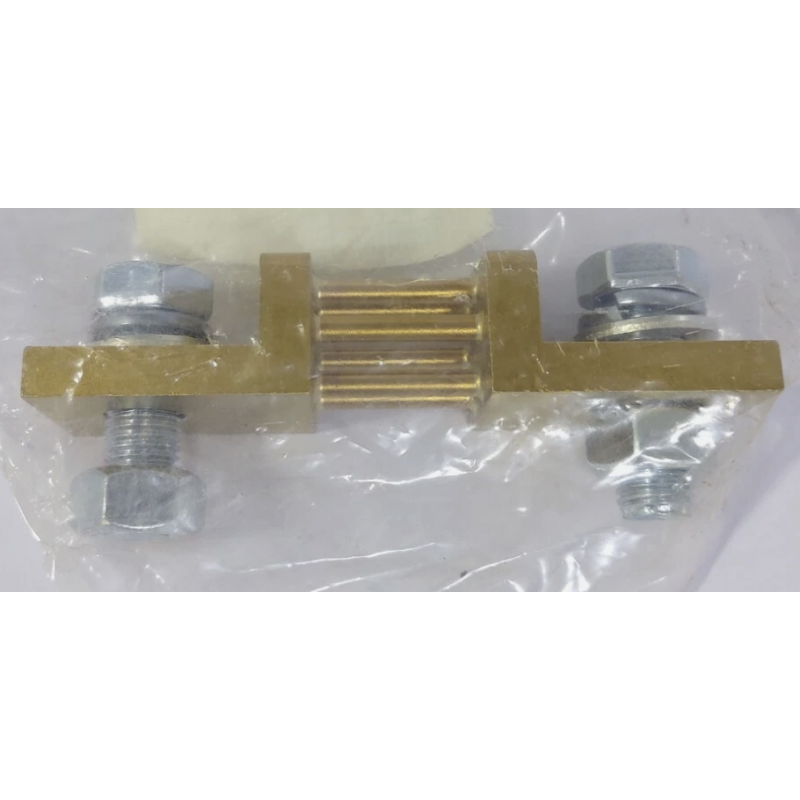

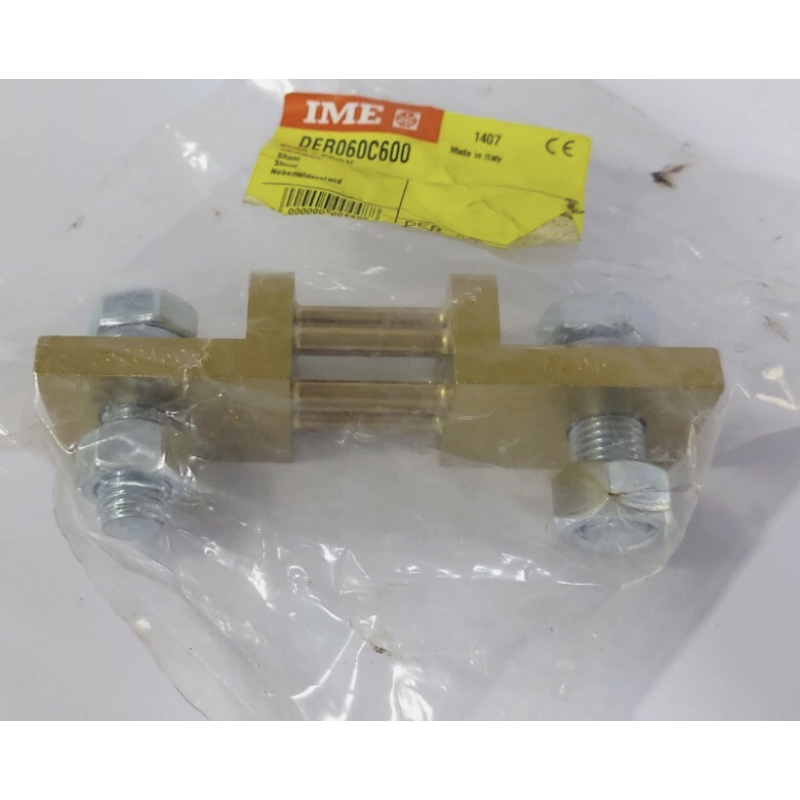

DER060C600 - Токовый шунт 600 А, 60 мВ, IME

Описание DER060C600 - Токовый шунт 600 А, 60 мВ, IME

 Шунты постоянного тока IME DER (1–6000 A, 60–150 мВ)

Шунты серии IME DER предназначены для высокоточного измерения постоянного тока в диапазоне от 1 до 6000 А. Они обеспечивают пропорциональный выходной сигнал в милливольтах (60, 100 или 150 мВ), который считывается амперметром постоянного тока или цифровыми измерительными системами.

Эти шунты широко применяются в промышленных системах мониторинга тока, солнечной энергетике, аккумуляторных установках, а также в лабораторных стендах и испытательных установках.

✅ Основные технические характеристики:

• Диапазон измеряемого тока: от 1 до 6000 А DC

• Падение напряжения: 60 мВ / 100 мВ / 150 мВ

• Класс точности: 0,5

• Конструкция по стандарту: DIN 43703

• Длительная перегрузка: до 1,2× номинального тока

• Мгновенная перегрузка:

  • до 10× на 5 с (1…250 A)

  • до 5× на 5 с (300…2000 A)

  • до 2× на 5 с (2500…6000 A)

• Рабочая температура: от -25°C до +60°C

• Температура хранения: от -40°C до +80°C

• Температура калибровки: 23°C

 Конструктивные особенности:

• Модели с изолирующей подставкой доступны для токов до 25 А

• Надёжное болтовое крепление — в комплект входят винты, шайбы и гайки

• 4 клеммы для подключения: 2 силовые и 2 измерительные

• Компактные размеры по DIN

• Возможность установки на DIN-панель или токовую шину

 Области применения:

• Мониторинг нагрузки в источниках питания

• Контроль тока в аккумуляторных и зарядных системах

• Измерение потребления в системах солнечной энергетики

• Промышленное оборудование с высокой токовой нагрузкой

• Лабораторные стенды и испытательные установки

 Преимущества IME DER:

• Широкий выбор моделей (до 6000 А)

• Высокая точность и надёжность

• Сертифицированное качество от известного итальянского производителя IME

• Поддержка нескольких уровней выходного напряжения — для совместимости с различными амперметрами и контроллерами
