DRV-10 - Реле времени с задержкой включения и выключения до 99 мин., 220 В АС/ 24В АС/DC, TENSE

Описание DRV-10 - Реле времени с задержкой включения и выключения до 99 мин., 220 В АС/ 24В АС/DC, TENSE

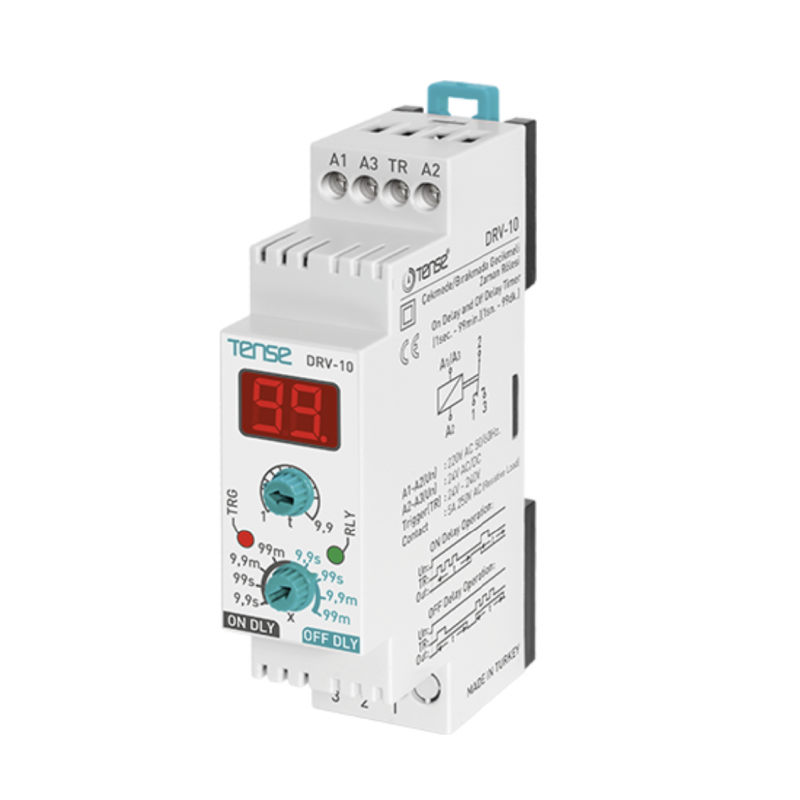

DRV-10 — это цифровое реле времени с триггером, предназначенное для реализации функций задержки включения (ON Delay) и задержки выключения (OFF Delay) в различных автоматизированных системах управления.

Основные характеристики и принцип работы:

• Дисплей: отображает заданное и текущее значение времени. Мигающая точка в правом углу указывает, что идёт отсчёт времени в минутах. Если устройство не запущено — точка не мигает.

• Ручка "x": служит для выбора диапазона времени и режима работы. Левая сторона шкалы — режим ON Delay, правая — OFF Delay (задержка отпускания).
  Доступны 4 діапазона: 9,9 сек., 99 сек., 9,9 хв., 99 хв.
   Якщо змінити діапазон часу при ввімкненому живленні — пристрій необхідно вимкнути й увімкнути знову.

• Ручка "t": задає конкретне значення часу в межах обраного діапазону. При налаштуванні значення відображається на дисплеї. Якщо значення змінюється під час роботи — реле продовжить відлік із новим параметром.

• Індикатор TRG: світиться, коли на вхід TR подається керуючий сигнал. Після активації реле починає відлік часу. Навіть якщо керуючий сигнал зникне, таймер не зупиниться — відлік триватиме до завершення. Повторний запуск — лише після нового імпульсу на TR.

• Індикатор RLY: світиться, коли контакти реле замкнені (активовано навантаження).

Налаштування реле:

• Режим ON Delay: Наприклад, щоб активувати навантаження через 5 хвилин після імпульсу — встановіть ручку "x" у положення "9.9m" (зліва), ручку "t" — на "5.0".

• Режим OFF Delay: Щоб активувати навантаження одразу на 5 хвилин, а потім вимкнути — встановіть "x" у "9.9m" (праворуч), "t" — на "5.0".

Стани реле:

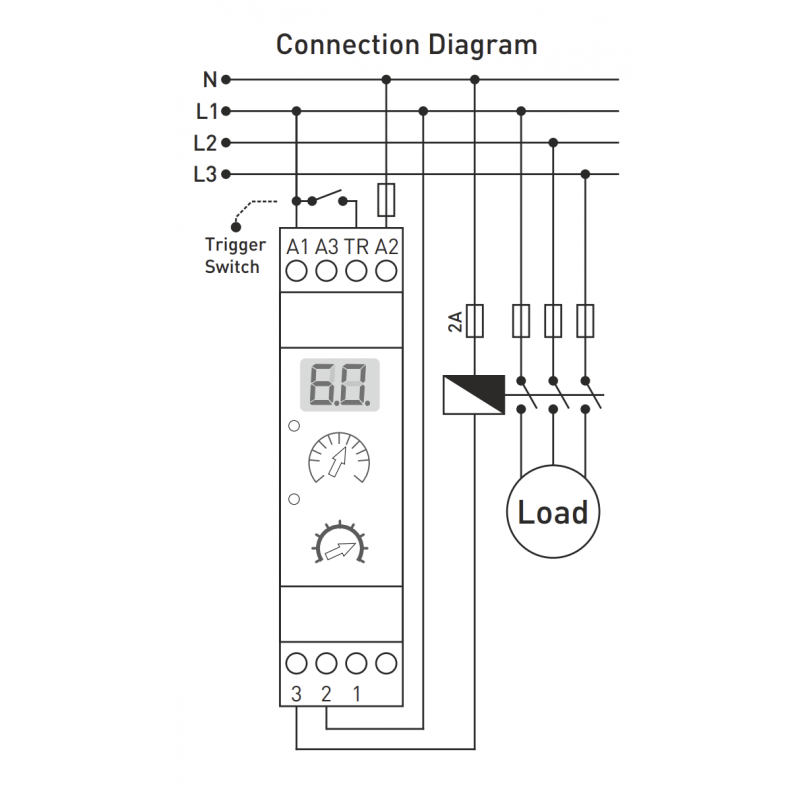

• Активоване реле: контакти 2 (COM) і 3 (NO) — замкнуті, 1 (NC) і 2 (COM) — розімкнуті.

• Реле у вимкненому стані: контакти 2 (COM) і 1 (NC) — замкнуті, 3 (NO) і 2 (COM) — розімкнуті.

Технічні характеристики:

• Напруга живлення (A1-A2): 230 В AC 50/60 Гц

• Альтернативне живлення (A2-A3): 24 В AC/DC

• Вхід тригера (TR): 24–240 В

• Споживана потужність: <6ВА

• Робоча температура: -20°C ... +55°C

• Діапазон налаштування часу: 0,1 с – 99 хв

• Індикатори: LED-дисплей 1×2 + 2 світлодіоди

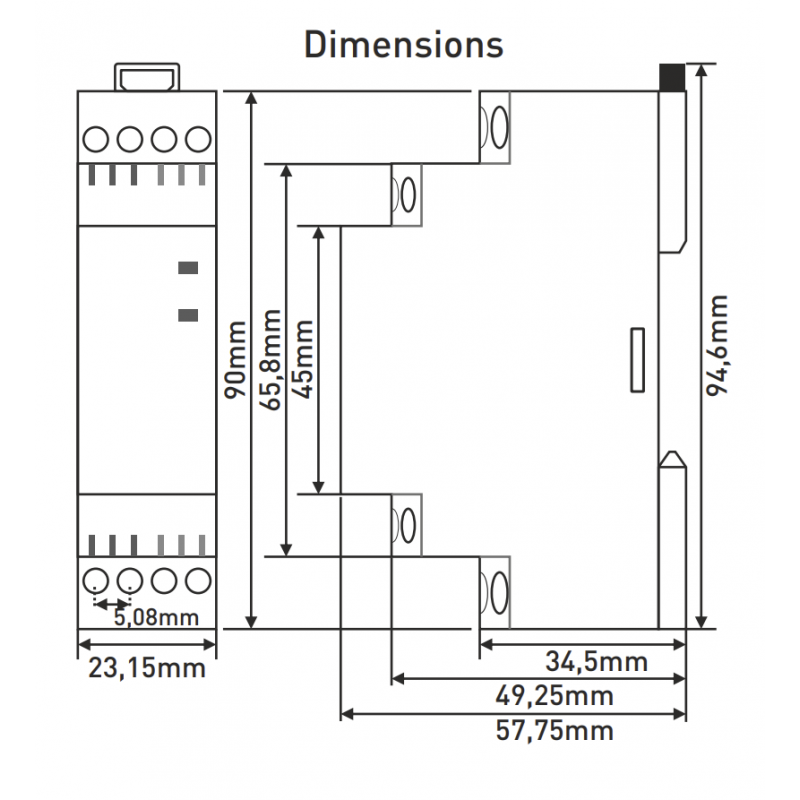

• Монтаж: на DIN-рейку

• Вага: 220 г

• Контакти: 5A, 250В AC (резистивне навантаження)

• Макс. висота експлуатації: до 2000 м

• Макс. переріз кабелю: до 2,5 мм²

Попередження та обслуговування:

• Використовуйте пристрій відповідно до інструкції.

• Не застосовуйте в умовах підвищеної вологості.

• Передбачте зручне відключення живлення (вимикач або автомат біля пристрою), позначивши його як засіб від'єднання.

• Для очищення — вимкніть пристрій, від'єднайте живлення та протріть корпус вологою тканиною. Не використовуйте агресивні або провідні засоби. Після очищення переконайтеся, що реле працює належним чином.
