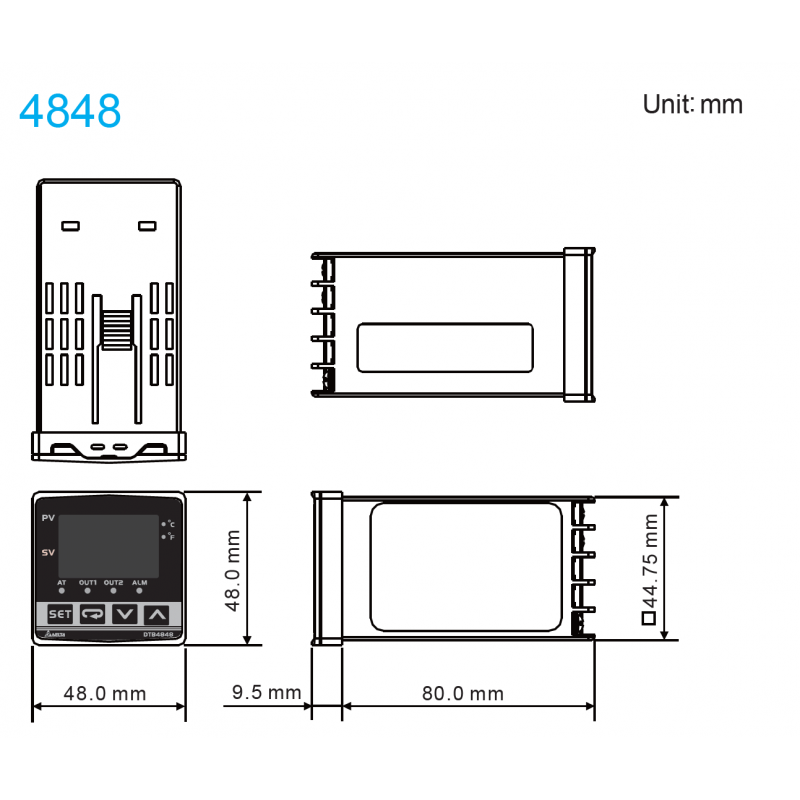

DTB4848RR - Температурный контроллер с двумя релейными выходами, 100-240 В AC. 48х48, IP65, Delta

Описание DTB4848RR - Температурный контроллер с двумя релейными выходами, 100-240 В AC. 48х48, IP65, Delta

Серия термоконтроллеров DTB разработана как усовершенствованная версия серии DTA и отличается наличием линейного выходного напряжения, а также поддержкой двухконтурного управления для одновременного нагрева и охлаждения, что позволяет быстро достигать заданной температуры.

Основные особенности:

• Встроенный интерфейс связи RS-485 (Modbus ASCII/RTU, 2400~38400 бит/с).

• Программируемая функция PID-регулирования с возможностью задания до 64 групп различных температур и времени управления.

• Дополнительные функции:

  • Выход на трансформатор тока (CT) по сигналу тревоги.

  • EVENT-функция — переключение между двумя заданными значениями (SV) с помощью ПЛК или переключателей.

Технические характеристики:

• Питание: 100~240 В переменного тока, 50/60 Гц; 24 В постоянного тока ±10 %

• Диапазон напряжения: 85~110 % от номинального значения

• Потребляемая мощность: < 5 В·А

• Дисплей: 2-строчный 7-сегментный LED-дисплей, 4 разряда (PV: красный, SV: зелёный)

• Датчики температуры:

  • Термопары: K, J, T, E, N, R, S, B, L, U, TXK

  • Термосопротивления: Pt100, JPt100

• Аналоговый вход: 05 В, 010 В, 020 мА, 420 мА, 0~50 мВ

• Типы управления: PID, программируемый PID, Вкл/Выкл, Ручной режим

• Типы выходов:

  • Реле: SPDT (макс. нагрузка 250 В переменного тока, 5 А)

  • Выход по напряжению: 14 В постоянного тока, макс. ток: 40 мА

  • Выход по току: 4~20 мА (нагрузка < 600 Ом)

  • Аналоговое напряжение: 0~10 В

• Частота дискретизации:

  • Аналоговый вход: 0,15 сек

  • Термопары / термосопротивления: 0,4 сек

• Связь: RS-485, протокол Modbus (ASCII/RTU)

• Устойчивость к вибрации: 10~55 Гц, 10 м/с² по осям X, Y, Z (по 10 мин в каждом направлении)

• Ударная устойчивость: макс. 300 м/с², 3 удара по каждой из 3 осей (всего 6 направлений)

• Рабочая температура: 0~+50 °C

• Температура хранения: -20~+65 °C

• Высота эксплуатации: до 2000 м

• Влажность окружающей среды: 35~85 % RH (без конденсации)

• Степень защиты (IP): IP65 (передняя панель)

Контроллеры серии DTB идеально подходят для задач, где требуется точное температурное управление с возможностью цифровой связи и гибкого программирования.
