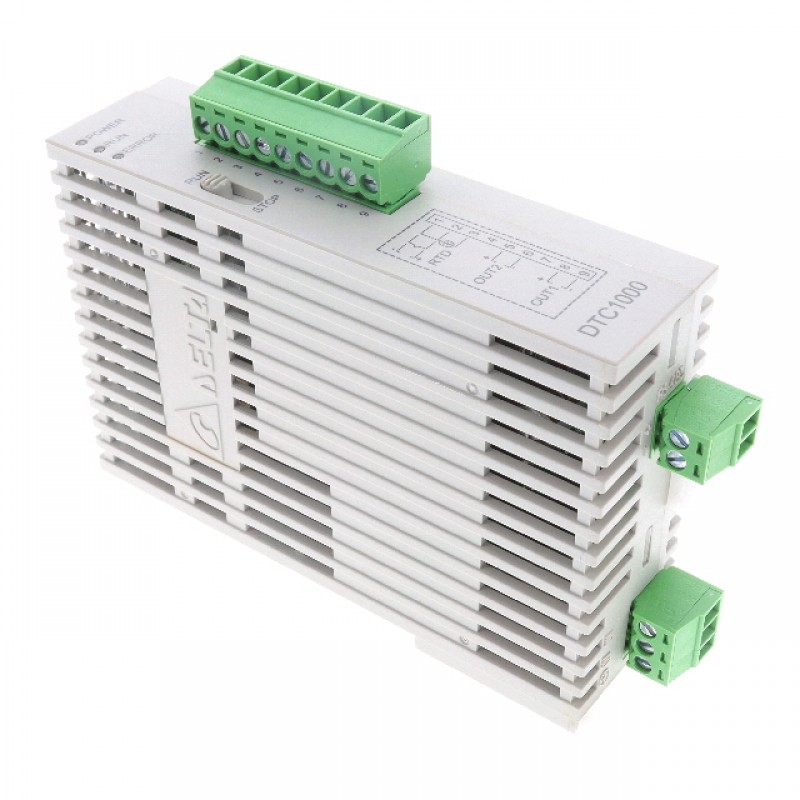

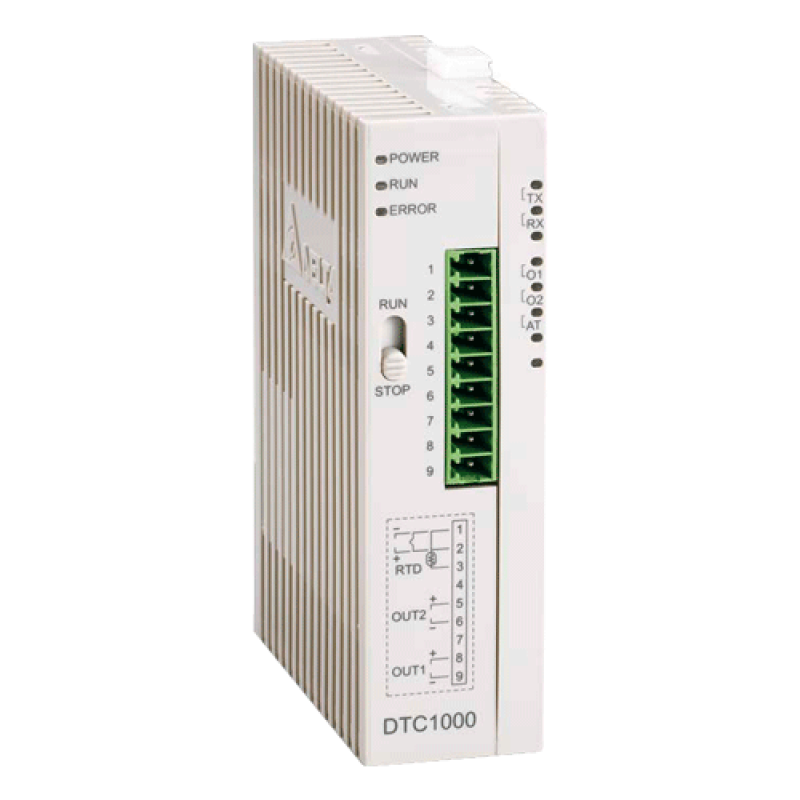

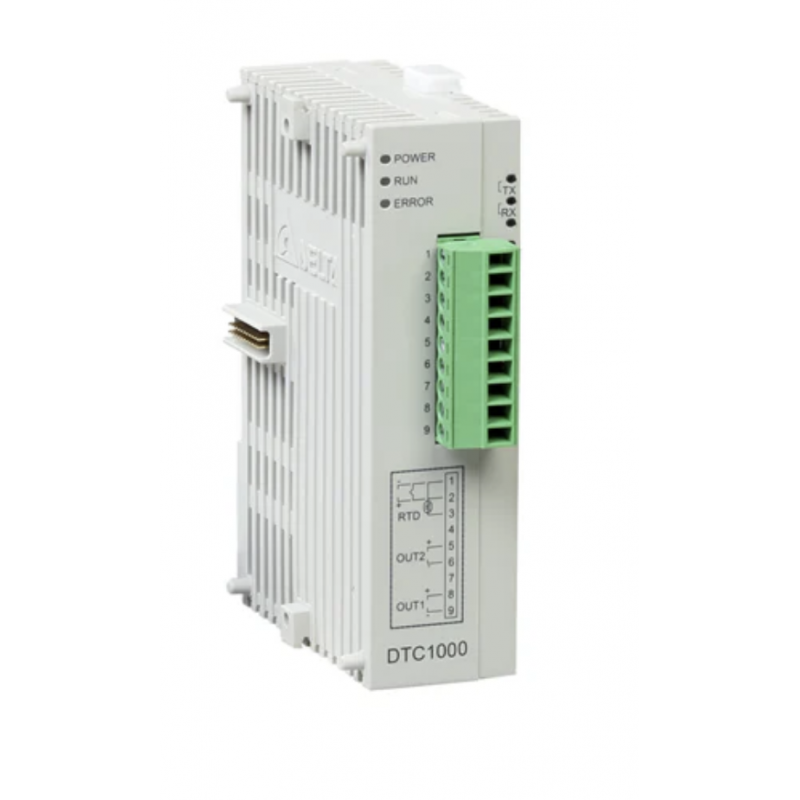

DTC1000R – Модульный температурный контроллер с релейным выходом, 24 В DC. RS-485, Delta

Описание DTC1000R – Модульный температурный контроллер с релейным выходом, 24 В DC. RS-485, Delta

Термоконтроллеры серии DTC от Delta — это идеальное решение для многофункционального измерения и поддержания температуры. Они имеют компактную конструкцию с установкой на DIN-рейку и модульным соединением между собой через электрические стыки, что позволяет расширение до 7 дополнительных модулей.

Основные особенности:

• Встроенный интерфейс связи RS-485 (Modbus ASCII/RTU, 2400 ~ 38400 бит/с).

• Защита настроек — 3 уровня защиты паролем.

• Автоматическая синхронизация протоколов связи.

• Автоматическое присвоение сетевых адресов модулям расширения.

• Программируемый ПИД-регулятор позволяет задавать до 64 режимов «температура-время».

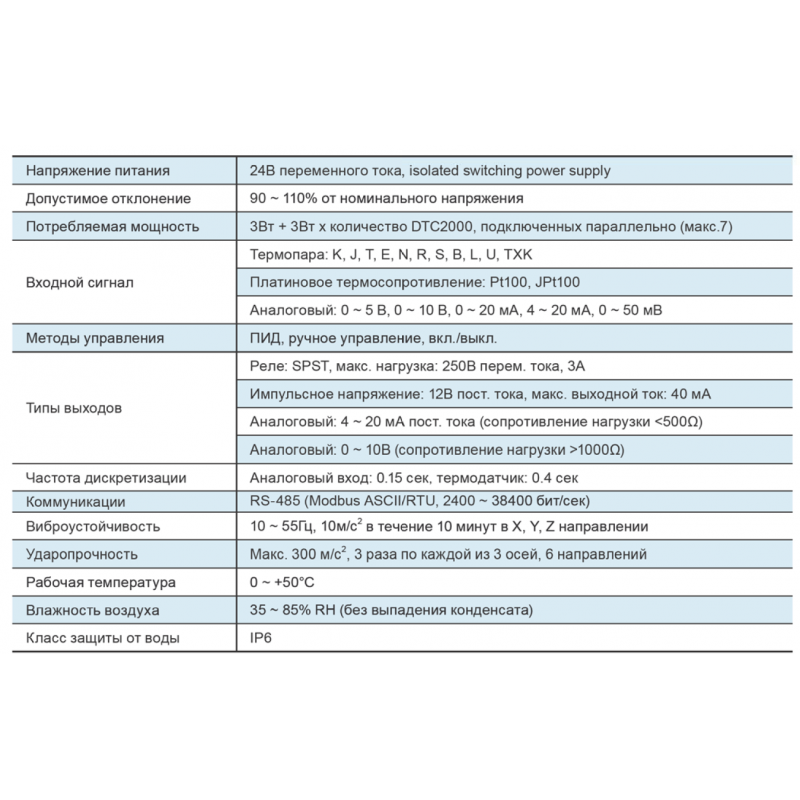

Технические характеристики:

• Питание: 24 В переменного тока (изолированный импульсный блок питания)

• Допустимое отклонение: 90 ~ 110 % от номинального напряжения

• Потребляемая мощность: 3 Вт + 3 Вт × количество подключённых модулей DTC2000 (макс. 7)

• Входные сигналы:

  • Термопары: K, J, T, E, N, R, S, B, L, U, TXK

  • Термосопротивления: Pt100, JPt100

  • Аналоговые сигналы: 05 В, 010 В, 020 мА, 420 мА, 0~50 мВ

• Методы управления: ПИД, ручное управление, вкл./выкл.

• Типы выходов:

  • Реле: SPST, макс. нагрузка — 250 В переменного тока, 3 А

  • Импульсный выход по напряжению: 12 В постоянного тока, макс. выходной ток: 40 мА

  • Аналоговый ток: 4 ~ 20 мА (сопротивление нагрузки < 500 Ом)

  • Аналоговое напряжение: 0 ~ 10 В (сопротивление нагрузки > 1000 Ом)

• Частота дискретизации:

  • Аналоговый вход: 0,15 сек

  • Термопары / термосопротивления: 0,4 сек

• Связь: RS-485 (Modbus ASCII/RTU, 2400 ~ 38400 бит/с)

• Виброустойчивость: 10 ~ 55 Гц, 10 м/с² в течение 10 мин по осям X, Y, Z

• Ударопрочность: Макс. 300 м/с², по 3 удара на каждую из 3 осей (всего 6 направлений)

• Рабочая температура: 0 ~ +50 °C

• Влажность воздуха: 35 ~ 85 % RH (без выпадения конденсата)

• Степень защиты: IP6 (передняя панель)

Термоконтроллеры серии DTC идеально подходят для модульного применения в автоматизированных системах, где требуется точное температурное регулирование с возможностью многоканального управления и цифровой связи.
