EM-72 - Трехфазный мультиметр через ТС, 5 А (вольтметр, амперметр, частотомер), Tense

Описание EM-72 - Трехфазный мультиметр через ТС, 5 А (вольтметр, амперметр, частотомер), Tense

Цифровые панельные мультиметры от производителя TENSE предназначены для точного контроля параметров электрической сети: фазного и межфазного напряжения, тока, частоты и чередования фаз в трёхфазных системах. Приборы устанавливаются в распределительные щиты или шкафы компенсации реактивной мощности.

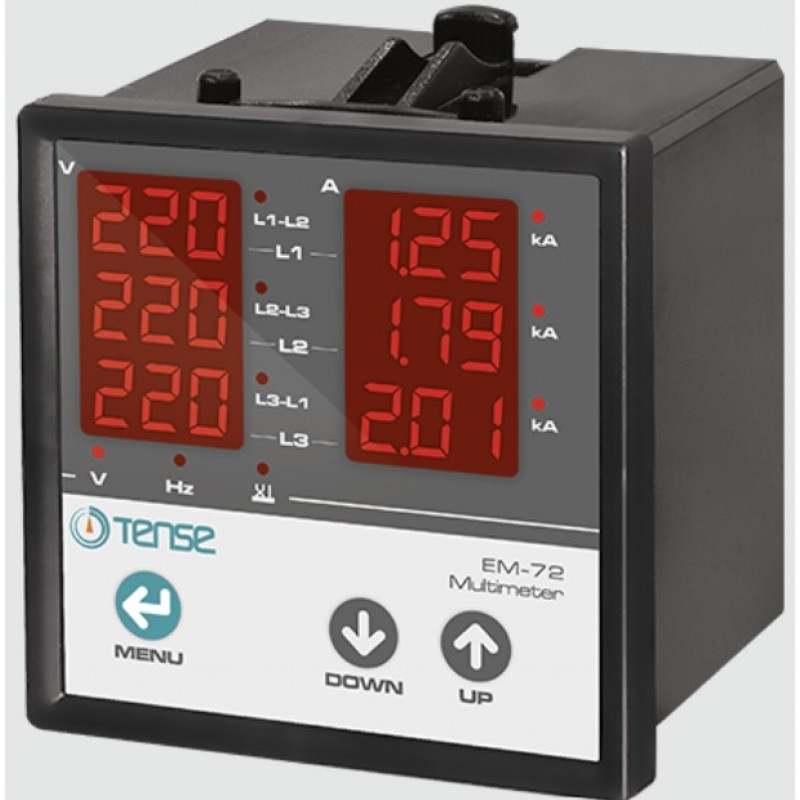

Одной из самых популярных моделей является EM-72, обеспечивающая одновременное отображение значений по всем трём фазам благодаря шести независимым дисплеям. Прибор позволяет измерять напряжение, ток, частоту без необходимости переключения проводов. Также предусмотрен контроль правильности чередования фаз.

 Один EM-72 заменяет до 6 отдельных измерительных приборов — это экономия пространства, затрат и времени на монтаж.

 Основные технические характеристики:

• Диапазон измерения напряжения: 0–500 В (ноль-фаза или фаза-фаза)

• Диапазон измерения тока: 70 мА – 5 А

• Контроль частоты и чередования фаз

• Питание прибора: клеммы 14–18

• Подключение трансформаторов тока: одинакового типа (например, 250/5)

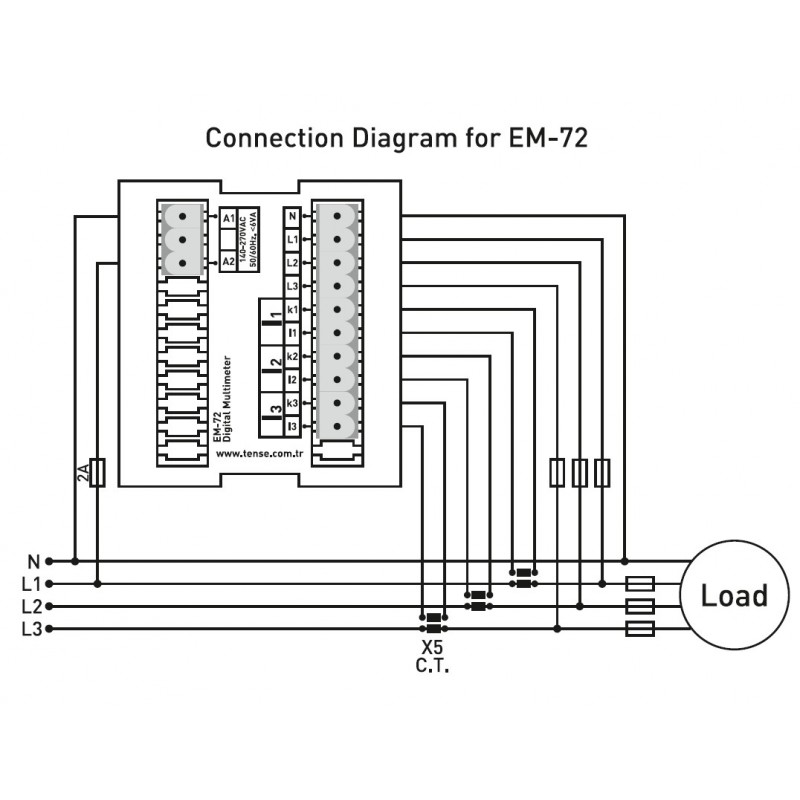

 Схема подключения и настройка:

1. Подключите EM-72 согласно схеме, приведённой в инструкции.

2. Подключите трансформаторы тока к клеммам 19–24. Нельзя подавать более 5 А на эти входы.

3. Подайте питание и нажмите кнопку "menu".

4. Установите значение трансформаторов с помощью клавиш "up/down" (например, ct.250/5).

5. Если установленное значение тока превышает 1000 А — активируются индикаторы кА.

6. Для переключения отображаемых параметров используйте кнопки "up/down".

7. Если индикатор чередования фаз светится — поменяйте местами провода на клеммах 15/16/17.
