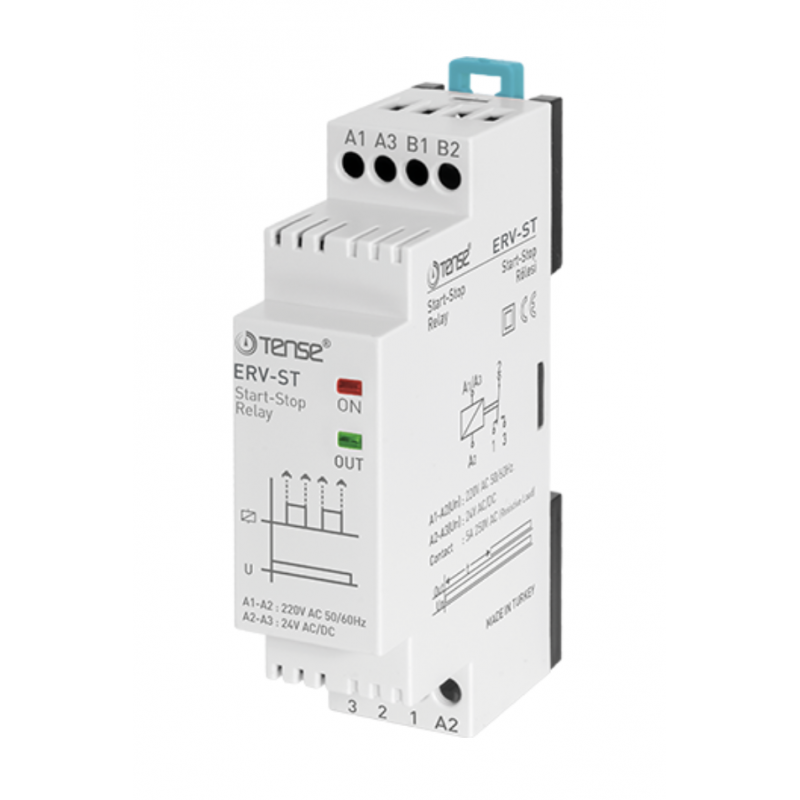

Импульсное бистабильное реле TENSE ER-ST / ERV-ST – реле с памятью и защелкой

Импульсное бистабильное реле (или реле с памятью, реле с защелкой, “старт-стоп” реле) TENSE ER-ST / ERV-ST предназначено для организации управления освещением из нескольких мест, а также для пуска и остановки электродвигателей. Несмотря на сложное название, реле очень простое в использовании и значительно облегчает работу электрика при подключении света в больших помещениях.

В стандартных случаях для управления освещением из двух мест используют проходные выключатели, а при большем числе мест – перекрестные. Однако при этом необходимо прокладывать дополнительные провода между выключателями, что усложняет монтаж. Для управления несколькими группами света (например, двухклавишные проходные выключатели) количество проводов и сложность подключения значительно увеличивается.

Простое решение – бистабильное (шаговое) реле ER-ST / ERV-ST:

• ER-ST: стандартное реле для сети;

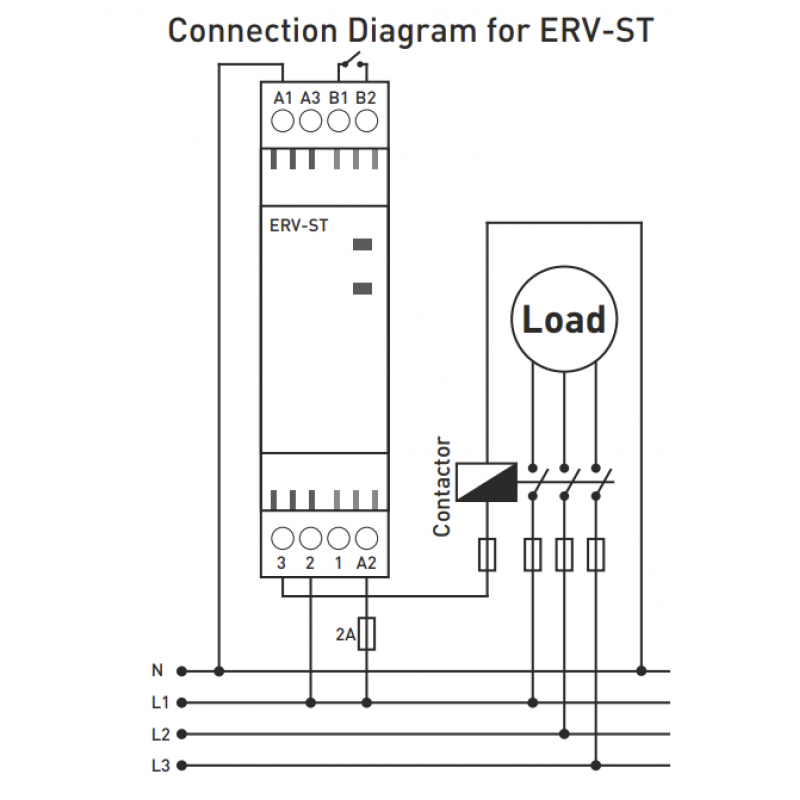

• ERV-ST: поддерживает питание 24 В, схема подключения аналогична ER-ST.

Принцип работы:

При наличии рабочего напряжения на контактах A1-A2, первое нажатие кнопки без фиксации (BUTON) замыкает контакты 2-3, которые остаются замкнутыми до следующего нажатия. При следующем нажатии контакты 2-3 размыкаются, а контакты 1-2 замыкаются. Процесс повторяется с каждым нажатием кнопки, пока подается напряжение на контакты A1-A2.

Сферы применения:

• организация освещения в больших коридорах, санузлах, лестничных клетках;

• системы старт-стоп для управления электродвигателями: вентиляция, конвейеры, подъемники;

• использование в качестве командного устройства для катушки управления контактора или пускателя.

Преимущества реле TENSE ER-ST / ERV-ST:

• упрощает монтаж и подключение освещения из нескольких мест;

• уменьшает количество проводов в сложных схемах;

• надежное бистабильное управление с памятью состояния;

• возможность работы как от сетевого напряжения, так и 24 В (ERV-ST);

• универсальность для бытового и промышленного применения.

Технические характеристики:

• Тип реле: бистабильное / шаговое / импульсное;

• Модель: TENSE ER-ST / ERV-ST;

• Питание: сеть или 24 В (ERV-ST);

• Назначение: управление освещением, системы старт-стоп;

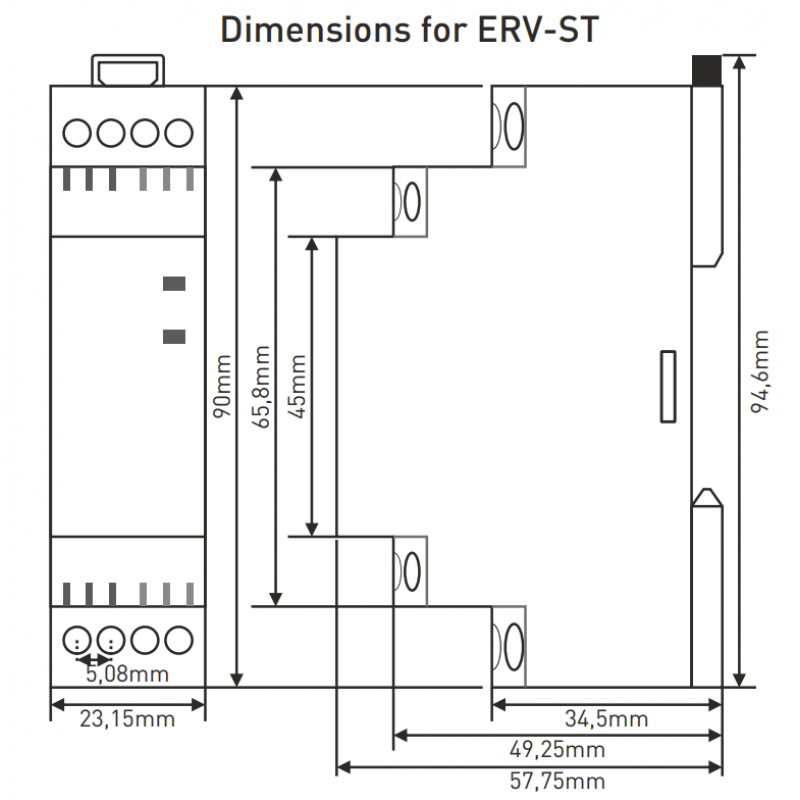

• Монтаж: DIN-рейка;
