Циклический таймер TENSE ERF-09 – симметричный и несимметричный генератор импульсов

Циклический таймер TENSE ERF-09 предназначен для периодического включения электрических нагрузок или генерации управляющих сигналов в системах автоматического управления (АСУ ТП), например для аварийной световой или звуковой сигнализации.

Применение таймера:

• Автоматизация процессов нагрева, проветривания, вентиляции;

• Подсветка или вращение рекламных вывесок;

• Организация циклических процессов в промышленности и быту;

• Поочередное включение электроприборов при ограничении мощности сети.

Наличие переключающего выходного контакта позволяет начинать цикл с импульса или паузы, обеспечивая максимальную гибкость настройки.

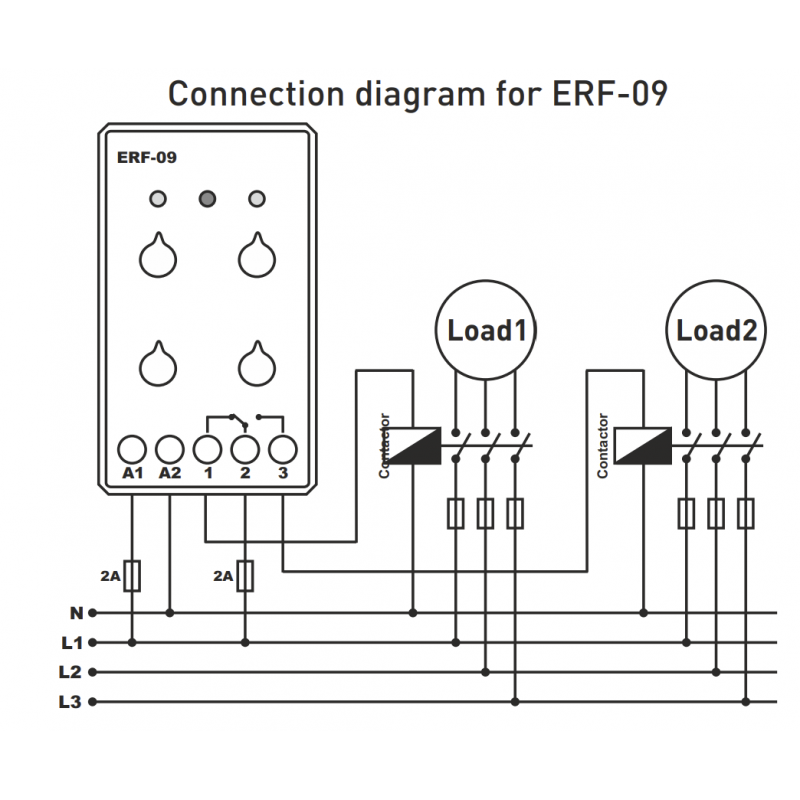

Принцип работы и настройка:

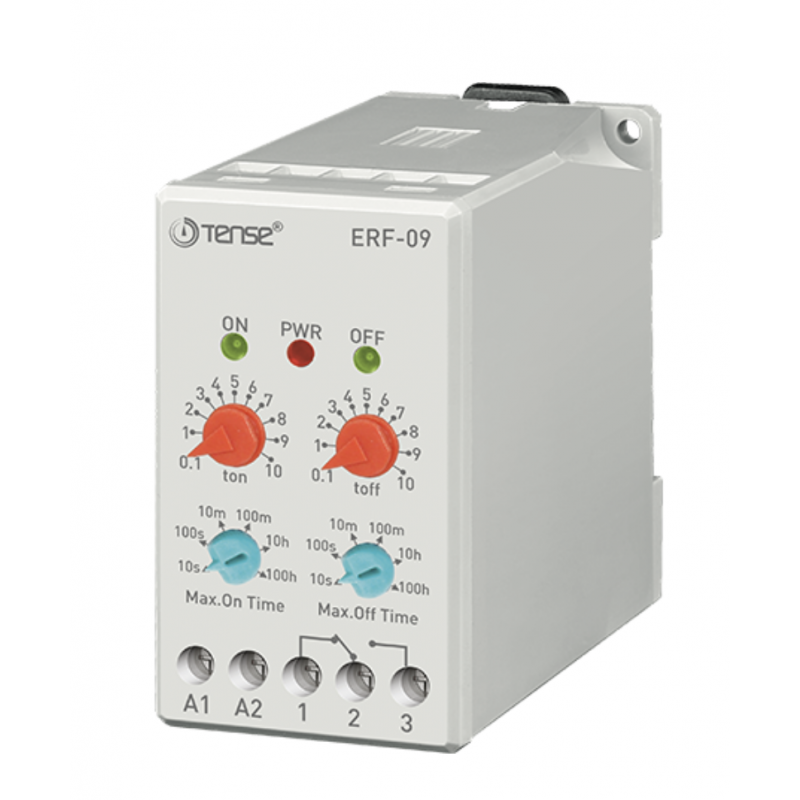

1. С помощью двух левых круговых переключателей устанавливается время импульса (Ton).

2. С помощью двух правых переключателей устанавливается время паузы (Toff).

3. Подключаете управляемое устройство к контакту 3, если цикл начинается с импульса, или к контакту 1, если цикл начинается с паузы.

4. Подаете рабочее напряжение 220 В на A1-A2.

5. Контакт 2 используется для подачи напряжения на управляемую нагрузку (напряжение одновременно поступает на контакты 1 и 3 во время работы реле).

Эта схема обеспечивает надежную и точную работу циклических процессов и упрощает управление периодической коммутацией.

Технические характеристики:

• Модель: TENSE ERF-09

• Тип реле: циклическое, таймер;

• Напряжение питания: 220 В переменного тока;

• Функции: симметричный и несимметричный цикл;

• Контакты: переключающие;

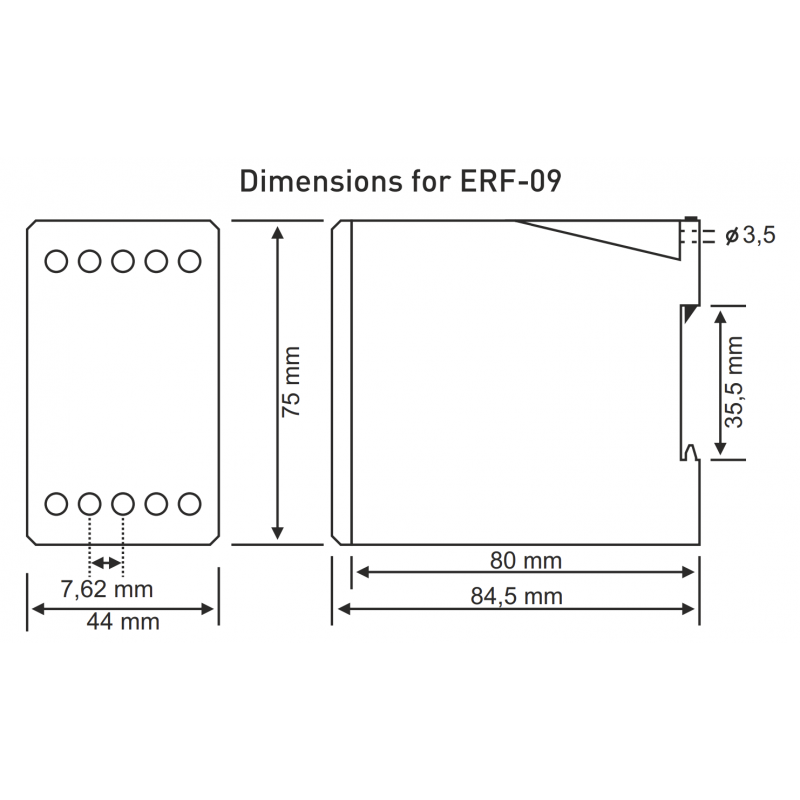

• Монтаж: DIN-рейка или на винты;

• Аналоги: IEK ORT, CRM-91, РЭВ, CRM-2H.
