Реле времени циклическое двухконтурное реверсивное до 100 мин, 220 В АС, TENSE (ERS-07)

Описание Реле времени циклическое двухконтурное реверсивное до 100 мин, 220 В АС, TENSE (ERS-07)

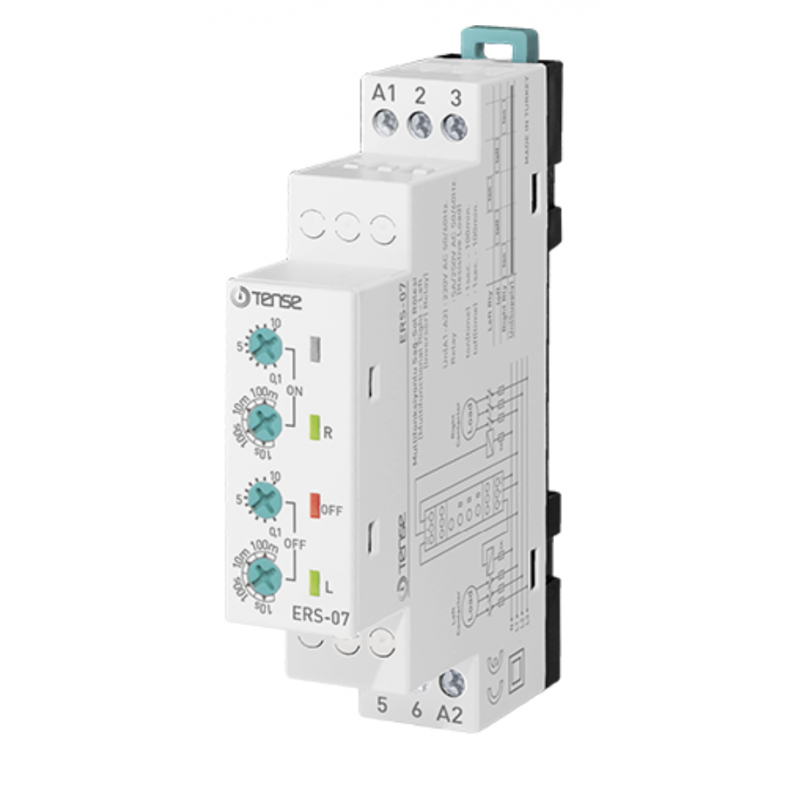

Реверсивное реле времени TENSE ERS-07 – циклическое управление двумя нагрузками

Реверсивное реле времени TENSE ERS-07 предназначено для циклического включения двух независимых нагрузок в режимах «влево–вправо», «вверх–вниз», «вперед–назад» или для реализации реверсивного режима работы электрического двигателя с регулируемой задержкой между переключениями.

В отличие от предыдущих моделей ER-S и ER-2S, реле ERS-07 позволяет выбирать время от 0,1 секунды до 100 минут как для режима «Твкл», так и для режима «Твыкл».

Реле ERS-07 находит широкое применение в системах автоматизации бассейнов, теплиц, индустрии развлечений и рекламных системах.

Принцип работы реле ERS-07:

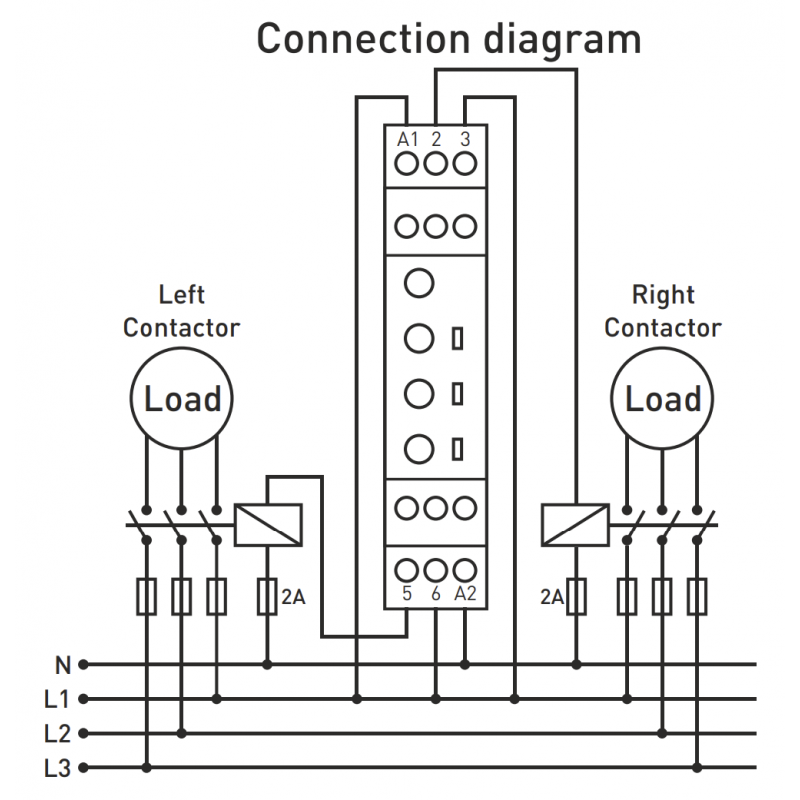

1. При подаче напряжения на контакты A1-A2 реле замыкает контакты 2-3 на время, установленное уставкой 1 и выбранное через переключатель диапазона 1 (режим «Твкл»). Контакты 5-6 размыкаются, загорается зелёный индикатор Left.

2. По истечении заданного времени контакты 2-3 размыкаются, загорается красный индикатор Off, и реле остаётся в этом состоянии на время, установленное уставкой 2 и переключателем диапазона 2 (режим «Твыкл»).

3. Контакты 5-6 замыкаются на время «Твкл», контакты 2-3 остаются разомкнутыми, загорается зелёный индикатор Right.

4. После окончания времени контакты 5-6 размыкаются, реле переходит в состояние задержки «Твыкл» с красным индикатором Off.

5. Цикл повторяется, пока на контакты A1-A2 подано рабочее напряжение.

В модели ERS-07 обе группы коммутации оснащены перекидными контактами, что значительно расширяет возможности применения реле в автоматизированных системах.

Преимущества реле ERS-07:

• Циклическое управление двумя независимыми нагрузками;

• Регулируемые интервалы времени от 0,1 с до 100 мин;

• Реверсивный режим работы электрических двигателей;

• Подходит для бассейнов, теплиц, рекламных и развлекательных систем;

• Надёжная работа благодаря перекидным контактам;

• Удобный монтаж и простая настройка.

Технические характеристики:

• Модель: TENSE ERS-07

• Тип реле: реверсивное, циклическое;

• Режимы: «влево–вправо», «вверх–вниз», «вперед–назад»;

• Временные интервалы: 0,1 с – 100 мин;

• Индикаторы: Left, Right, Off;

• Контакты: перекидные;

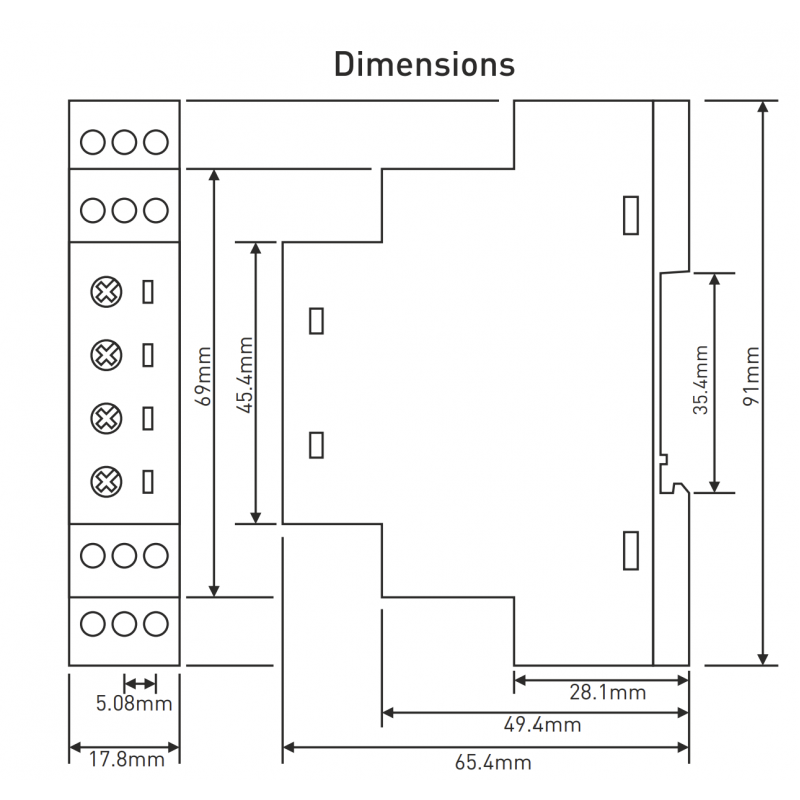

• Монтаж: DIN-рейка.
