ERV-08M - Реле задержки включения, 0,1 с – 100 ч, 220 В АС, TENSE

Описание ERV-08M - Реле задержки включения, 0,1 с – 100 ч, 220 В АС, TENSE

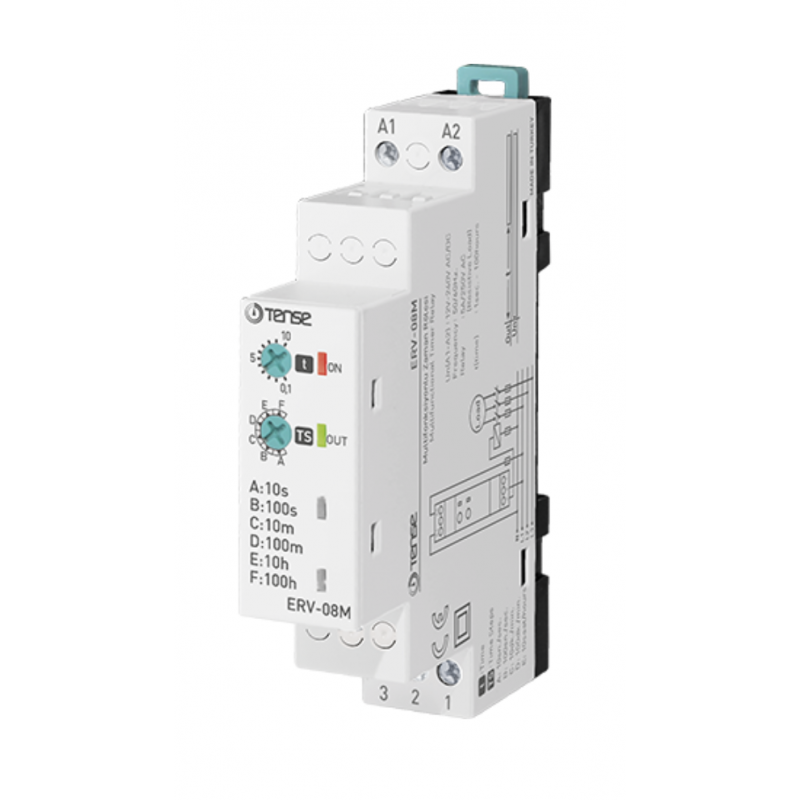

Многофункциональное реле времени / таймер задержки включения с регулируемым диапазоном задержки, ERV-08M, производство TENSE (Турция)

Реле времени ERV-08M предназначено для использования в местах, где требуется управление временем, таких как: промышленность, жилые объекты, заводы и т.д.

Применение и принцип работы устройства:

1. Подключите устройство согласно электрической схеме, указанной в инструкции.

2. Переключатель Time Steps (TS): Определяет временной диапазон и отображает его максимальное значение:

• A – 10 секунд

• B – 100 секунд

• C – 10 минут

• D – 100 минут

• E – 10 часов

• F – 100 часов

3. Переключатель "t": Делит выбранный диапазон на 10 частей и умножает на указанное значение для получения нужного времени.

Пример настройки: 75 минут

• Установите переключатель "TS" в положение 100m (100 минут).

• Поверните регулятор "t" между 7 и 8.

• Таким образом, время будет установлено на 75 минут.

Примечание для точной настройки больших интервалов времени:

Сначала выберите малый диапазон времени (например, 10s).
С помощью секундомера настройте регулятор “t”.
Затем переключитесь на нужный диапазон (например, 100m) — это обеспечит большую точность.

Работа устройства:

После подачи питания начинается отсчёт времени.
Во время отсчёта:

• мигает индикатор (LED),

• реле замыкает контакт 1 (NC – нормально замкнутый контакт).

После завершения отсчёта:

• светодиод горит постоянно,

• замыкается контакт 3 (NO – нормально разомкнутый контакт).

Это состояние сохраняется до отключения питания.

Технические характеристики:

• Рабочее напряжение (Un): 150–260 В AC или 12–240 В AC/DC

• Частота: 50/60 Гц

• Потребляемая мощность: менее 4 ВА

• Рабочая температура: от -20°C до +55°C

• Диапазоны времени (t): 10 секунд, 100 секунд, 10 минут, 100 минут, 10 часов, 100 часов

• Индикация: светодиоды «ON» и «Out (RLY)»

• Подключение: винтовые клеммы

• Вес: не более 120 грамм

• Коммутационная способность контактов: 5 А при 250 В AC (резистивная нагрузка)

• Установка: на DIN-рейку

• Максимальная высота эксплуатации: до 2000 метров

• Сечение кабеля: до 1,5 мм²
