ERV-09 - реле времени циклическое, генератор импульсов симметричный и несимметричный до 100 час, 220 В АС/ 24 В АС/DC, TENSE

Описание ERV-09 - реле времени циклическое, генератор импульсов симметричный и несимметричный до 100 час, 220 В АС/ 24 В АС/DC, TENSE

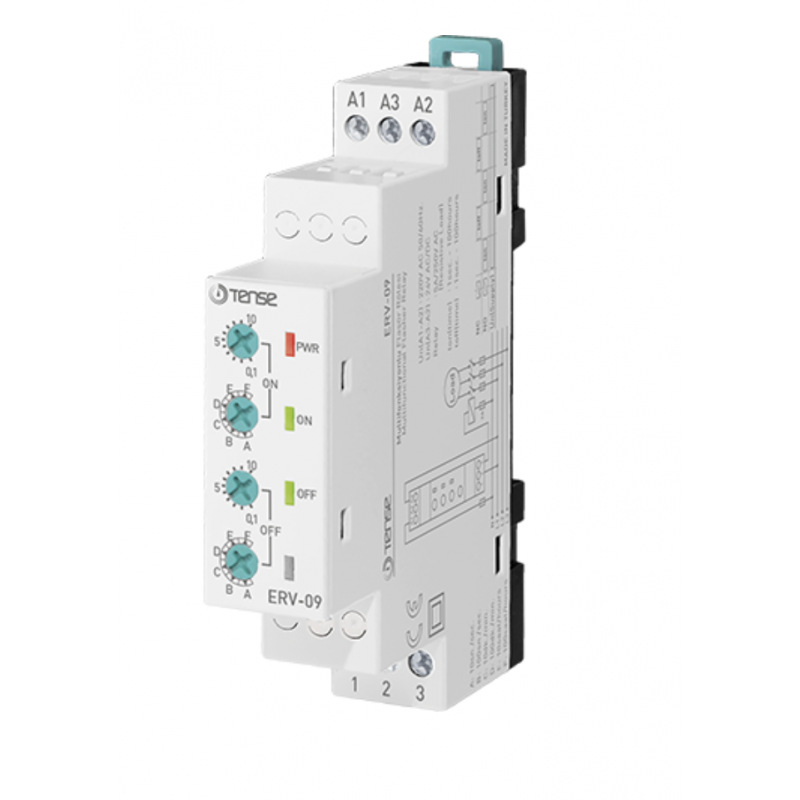

Циклическое реле времени TENSE ERV-19 / ERV-09 – симметричный и несимметричный таймер

Циклическое реле времени TENSE ERV-19 / ERV-09 предназначено для периодического включения электрических нагрузок или подачи управляющих сигналов в системах автоматического контроля. Реле может работать от 220 В или 24 В, монтаж выполняется на DIN-рейку.

Применение реле:

• Периодическое включение освещения, вентиляторов, сигнализации;

• Организация автоматических процессов проветривания, открывания-закрывания окон;

• Периодическое включение отопления и вентиляции;

• Подсветка или вращение рекламных вывесок;

• Поочередное включение электроприборов при ограничении тока или мощности (ТЭНы, теплогенераторы).

Наличие переключающего выходного контакта позволяет начинать цикл либо с импульса, либо с паузы, обеспечивая гибкость настройки.

Принцип работы и настройка:

1. С помощью верхних круговых переключателей устанавливается время импульса (Ton).

2. С помощью нижних круговых переключателей устанавливается время паузы (Toff).

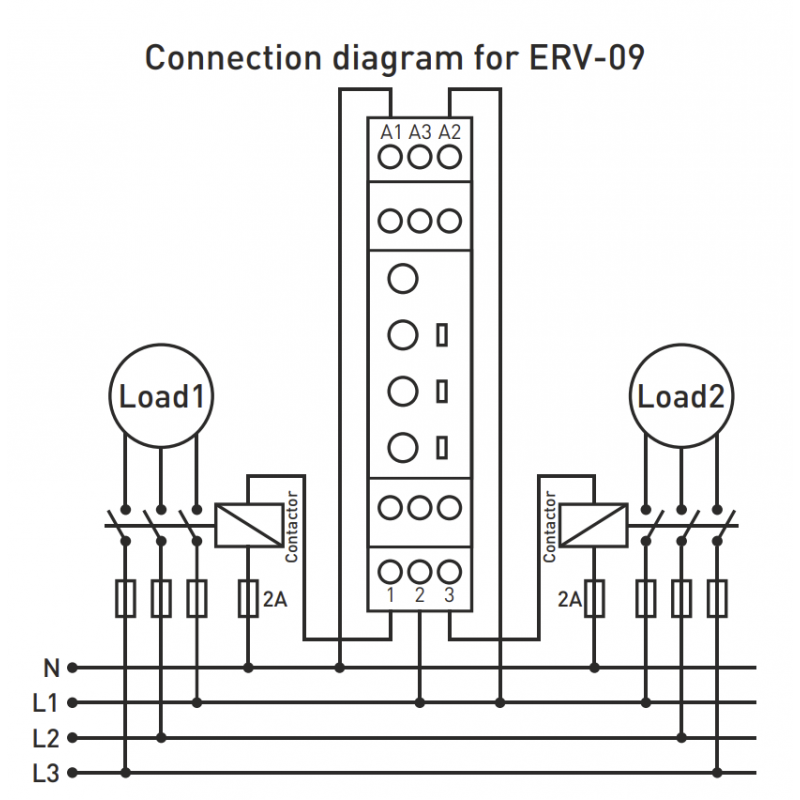

3. Подключаете управляемое устройство к контакту 3, если цикл начинается с импульса, или к контакту 1, если цикл начинается с паузы.

4. Подаете рабочее напряжение 220 В на A1-A2 или 24 В на A3-A2.

5. Контакт 2 используется для управления нагрузкой – напряжение подается на контакты 1 и 3 в зависимости от выбранного режима.

Реле обеспечивает надежную работу циклических процессов и простое управление без специальных навыков.

Технические характеристики:

• Модель: TENSE ERV-19 / ERV-09

• Тип реле: циклическое, таймер;

• Напряжение питания: 220 В или 24 В;

• Функции: симметричный и несимметричный цикл;

• Контакты: переключающие;

• Монтаж: DIN-рейка;

• Аналоги: IEK ORT, CRM-91, РЭВ, CRM-2H.
